汽车下外B柱独立铰链结构设计

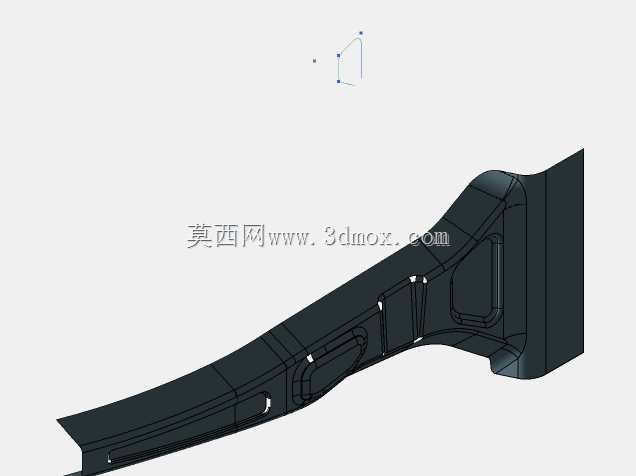

　　该构件属于车身侧围连接系统的核心组成部分，主要承担侧围外板与车门侧对应安装位的铰接承载功能，在日常使用中需要反复承受车门开启关闭的交变载荷，同时要兼顾侧围结构的刚度传递需求，在车辆发生侧面碰撞时，还需要配合B柱主体结构完成载荷的分流传递，避免应力集中导致的结构失效。从结构形态来看，该铰链采用一体化弯折的承载臂设计，主体截面为变截面薄壁结构，沿着承载臂的走向设置了多道纵向加强筋，这些加强筋并非等距均匀排布，而是根据载荷路径的分布做了疏密调整，在靠近安装基座的位置筋条间距更小、筋高更高，对应安装固定点的载荷集中区域做了局部加厚处理，承载臂的末端则做了平滑的收窄过渡，避免截面突变带来的应力集中问题。安装基座部分采用平面贴合的安装面设计，

　　预留了对应的螺栓过孔位置，安装面的平面度公差需要控制在0.1mm以内，保证与B柱钣金安装位的贴合度，避免安装后出现附加应力。在设计过程中，优先完成了外部安装曲面的逆向拟合，在没有完整二维尺寸输入的前提下，先通过点云数据重构了B柱外侧的匹配曲面，保证铰链安装后与侧围外板的型面齐平度，满足整车外观的面差要求。结构设计阶段同步考虑了制造工艺的可行性，针对薄壁结构的拔模角度做了统一调整，所有非安装面的拔模斜度不小于1度，避免注塑或者冲压成型过程中出现粘模问题，同时针对3D打印快速成型的工艺特性，对局部悬空结构做了自支撑角度优化，减少打印过程中支撑材料的使用，降低后续后处理的工作量。该铰链的安装边界需要匹配B柱下端的钣金腔体结构，

　　承载臂的外伸长度需要避开侧围内饰板的安装空间，同时要保证车门开启到最大角度时，铰链与车门内侧的加强板不发生运动干涉，初始刚度分析阶段重点校核了车门全开启状态下铰链末端的形变量，将最大形变量控制在0.5mm以内，避免长期使用后出现铰链下沉、车门关闭不严的问题。结构上的减重凹槽并非随意开设，每一处凹槽的位置都避开了主载荷传递路径，在保证整体刚度满足要求的前提下尽可能降低构件自重，符合车身轻量化的设计趋势。
