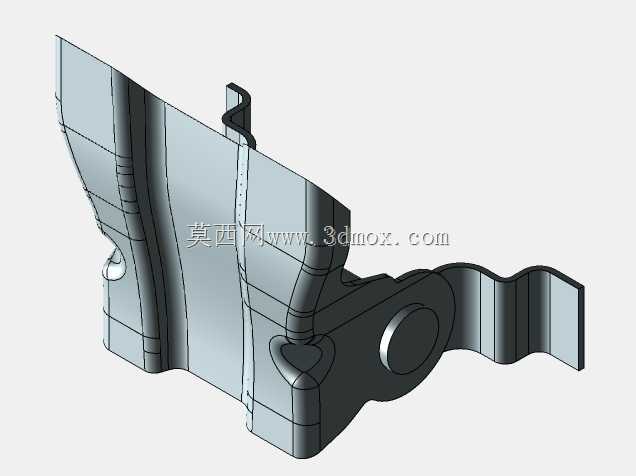

汽车带销冲压铰链金属支架结构

　　该带销冲压金属支架是汽车车门铰链系统的核心承载构件，主要应用于乘用车、商用车的车门与车身侧围的铰接连接场景，承担车门开合过程中的载荷传递、运动限位以及车门与车身的定位衔接功能，是保障车门开合顺畅、连接可靠、密封贴合的关键结构件。从实际装车工况来看，该支架需要承受车门自重带来的静态垂向载荷，以及车辆行驶过程中颠簸、急加减速、侧倾工况下的动态交变载荷，同时还要耐受车门反复数万次开合带来的磨损与疲劳冲击，对结构强度、冲压成型精度、装配公差匹配都有较高要求。

　　设计层面采用一体化金属板冲压成型工艺，摒弃了多件焊接拼接的传统结构，减少了焊接变形带来的尺寸公差累积，同时在关键受力区域做了局部加强筋、翻边以及凸台结构设计，在不额外增加板材厚度的前提下大幅提升了结构的抗弯、抗扭刚度，有效控制了零件自重，符合汽车轻量化的设计导向。带销结构与支架本体采用冲压铆合的集成设计，销轴与支架安装孔的同轴度通过冲压模具的高精度定位保证，避免了后续装配销轴带来的工序误差，同时销轴部位做了局部增厚与圆角过渡处理，降低了铰链转动过程中的应力集中风险，提升了铰接部位的耐磨性能与疲劳寿命。

　　从安装边界来看，支架主体的大平面贴合区域对应车身侧围的安装面，预留的多个安装孔位匹配车身焊接螺母的定位尺寸，能够保证装配时的快速定位与螺栓紧固，另一侧的铰接臂结构与车门侧铰链件配合，销轴的伸出长度、铰接部位的开合避让空间都经过运动校核，确保车门在最大开合角度范围内不会与车身侧围、翼子板等周边件发生运动干涉，同时支架的弯折角度、型面弧度完全匹配车身侧围的曲面造型，保证装配后与车身贴合紧密，不会出现凸起、间隙不均等问题，为车门密封条的压合提供均匀的支撑面，保障整车的密封、隔音性能。

　　冲压工艺设计上，该零件采用多工位级进模冲压生产，依次完成落料、冲孔、翻边、折弯、铆销、整形等工序，所有折弯圆角都根据板材的延伸率做了合理设计，避免冲压过程中出现开裂、起皱等缺陷，零件的未注公差符合汽车冲压件的通用精度要求，能够满足整车装配的互换性需求，不需要额外的机加工序即可直接上线装配，有效控制了生产制造成本，适配大批量整车生产的节拍要求。
