钻孔加工专用手动夹紧钻床夹具结构

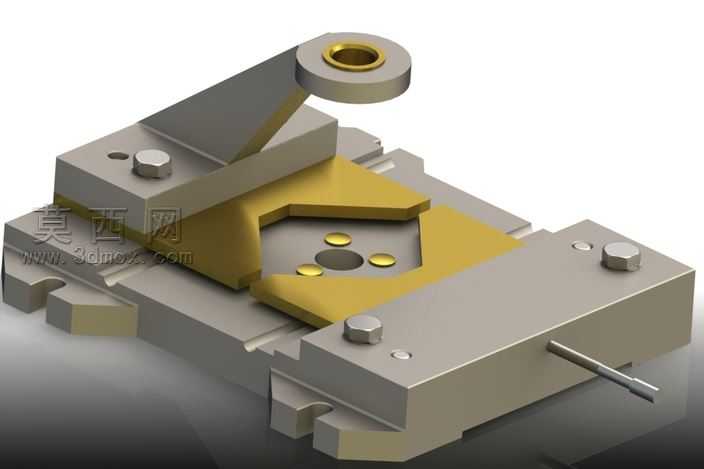

本套钻床夹具三维模型采用参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工工装的设计规范，对各零部件的装配公差、配合间隙做了符合实际生产要求的参数设定，整体装配约束完整无冗余，可直接用于工程图导出与结构干涉校验。模型渲染阶段采用金属材质分层处理工艺：夹具体底座使用哑光灰铸铁材质，还原铸造件的粗糙磨砂质感，表面添加了细微的切削纹理与使用痕迹，提升模型真实感；夹紧压块、定位块采用黄铜材质，调整金属粗糙度与反射参数，呈现出铜合金特有的暖金色金属光泽，与底座材质形成清晰的视觉区分；紧固件、导向轴等标准件采用光亮镀锌钢材材质，添加轻微的环境反射效果，还原标准五金件的表面质感；钻套部位采用硬质合金材质，设置高反光低粗糙度参数，突出钻套的高硬度耐磨特性。结构设计上，夹具采用固定夹块与移动压块配合的夹紧方案，通过偏心杠杆机构实现工件的快速夹紧与松开，操作端的扳动手柄设置符合人体工学的操作角度，单次扳动即可完成夹紧动作，无需额外工具辅助；中间定位区域设置V型定位结构与三点支撑定位点，可对规则方形或带中心孔的工件实现完全定位，限制工件六个自由度，保证钻孔位置精度；钻套与夹具体采用过盈配合安装，钻套中心与定位中心严格同轴，确保钻头进给过程中不会出现偏斜，有效保证钻孔的位置度与垂直度；夹具体底座设置多个安装槽与固定孔，可直接固定在钻床工作台面上，适配多数常规立式钻床的安装尺寸。设计思路围绕钻孔工序的实际加工需求展开，优先保证装夹效率与定位精度，整体结构无复杂传动部件，加工制造难度低，日常维护简单，夹紧力可通过杠杆偏心量调整，适配不同材质、不同壁厚工件的装夹需求，避免装夹变形影响加工精度，同时模型完整还原了夹具的动作逻辑，可用于工装设计教学、加工工艺演示等场景。
