清洗机用微调框转子结构设计

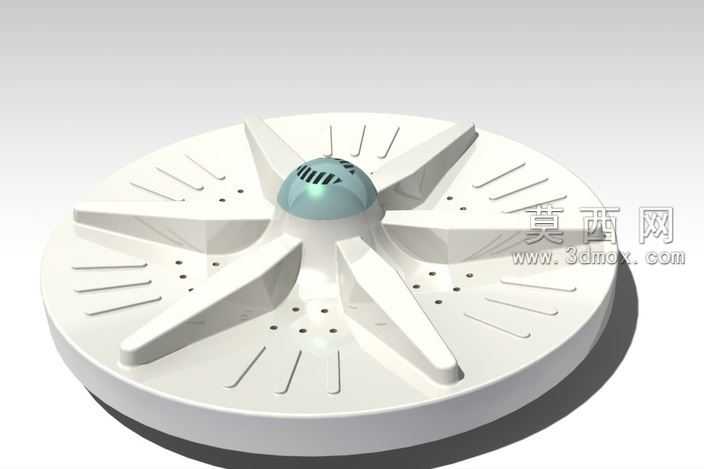

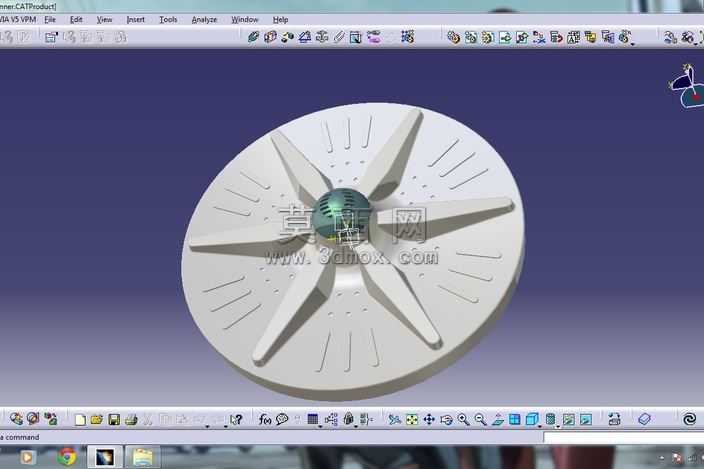

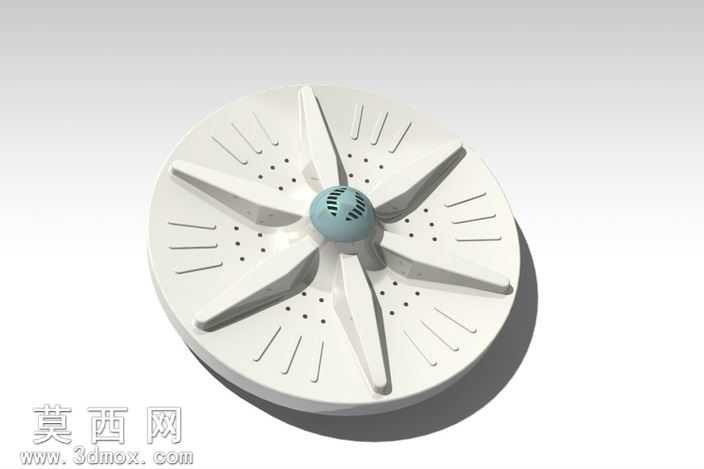

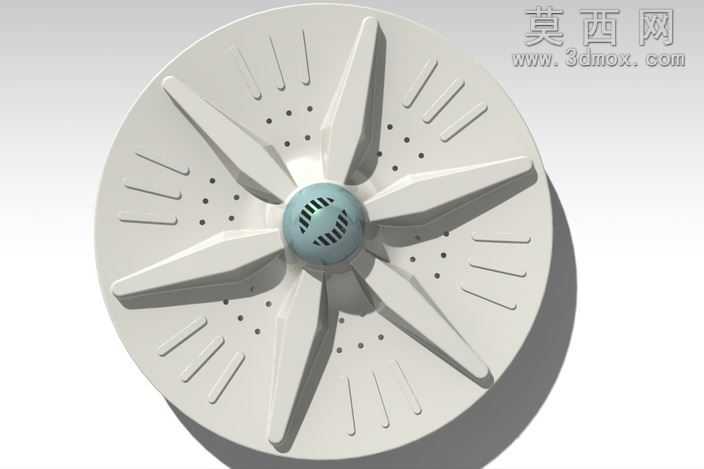

本作品为清洗机配套的微调框转子三维模型，采用主流三维建模软件完成全参数化设计，整体结构围绕清洗作业的流体扰动需求展开。建模阶段先完成中心基座的回转体特征搭建，中心轴座采用带镂空格栅的中空结构，既减轻整体自重，又能在运转过程中引导流体穿过，降低转动阻力。周向均匀排布的八组径向辐条采用流线型变截面设计，从中心基座向外缘平滑过渡，辐条表面做了微弧凸起处理，可在旋转时带动水流形成多维度的紊流效果，提升清洗作业的冲刷覆盖度。外缘环形盘体上均匀分布多组径向导流槽与细密透水孔，导流槽采用内窄外宽的渐变结构，运转时可将水流沿径向向外甩出，透水孔则能让部分流体垂直穿过盘面，减少盘面迎水面积带来的负载损耗。渲染阶段采用哑光工程塑料材质模拟实际量产的PP材质质感，中心轴座赋予浅湖蓝色磨砂材质，与外缘的浅灰白色主体形成清晰的视觉区分，光影渲染时采用柔和的顶光搭配侧方补光，清晰呈现出辐条的曲面弧度、导流槽的深度细节以及透水孔的排布规律，整体结构无冗余特征，所有尺寸参数均匹配现有清洗机的装配公差要求，可直接用于后续的结构验证、开模生产参考，也可作为同类清洗部件设计的结构参考模板，辐条与盘面的连接位置做了圆角过渡处理，避免应力集中问题，提升部件长期运转的结构强度，中空轴座的内壁预留了标准键槽结构，可直接与驱动电机的输出轴配合装配，无需额外做结构修改。
