带前引导面板的金属板材冲切工装结构

　　从实际作业的工况适配来看，这类工装主要应对的是板料进料端带有前置定位面板的加工场景，引导面板直接集成在上模与下模的对接端面上，不需要额外加装独立的导轨导向组件，板料送入时直接沿着下模的承托台面贴合引导面滑入冲切工位，相比带导轨的模具结构，它的板料进料避让空间更大，对于带局部凸起、预折边的前板类金属件，进料过程中不会出现导轨卡滞的问题，在五金机箱外壳、小型金属结构件的前板冲切工序里，这种结构的工装换模调试时间比导轨式冲模缩短近40%，更适配多品种小批量的柔性生产需求。在五金冲压加工的中小批量生产场景里，针对厚度2.5mm以内带前置面板的金属板料冲切工序，这类带引导面板的冲切工装是产线上适配性极强的作业单元，区别于带独立引导导轨的高精度冲模结构，它的设计定位是满足常规精度要求的板料切断、局部冲裁需求，在冲压设备的适配选型上，对应223kN公称力的普通开式压力机即可完成配套安装，不需要额外配置高精度的模架导向补强结构，能有效降低中小批次冲压生产的工装投入成本。

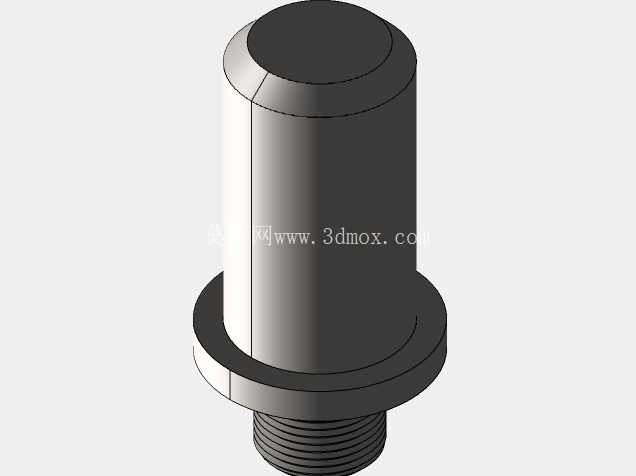

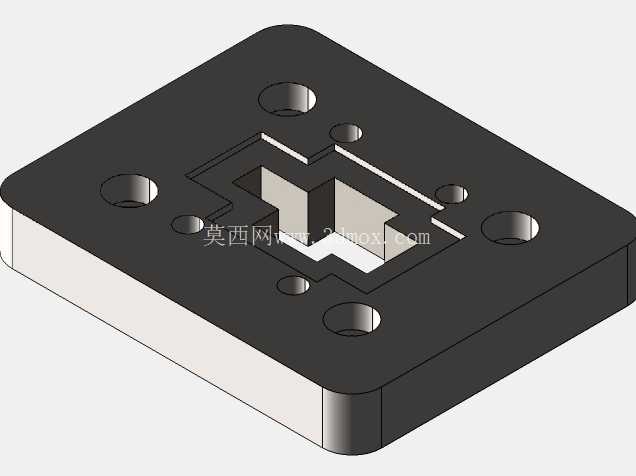

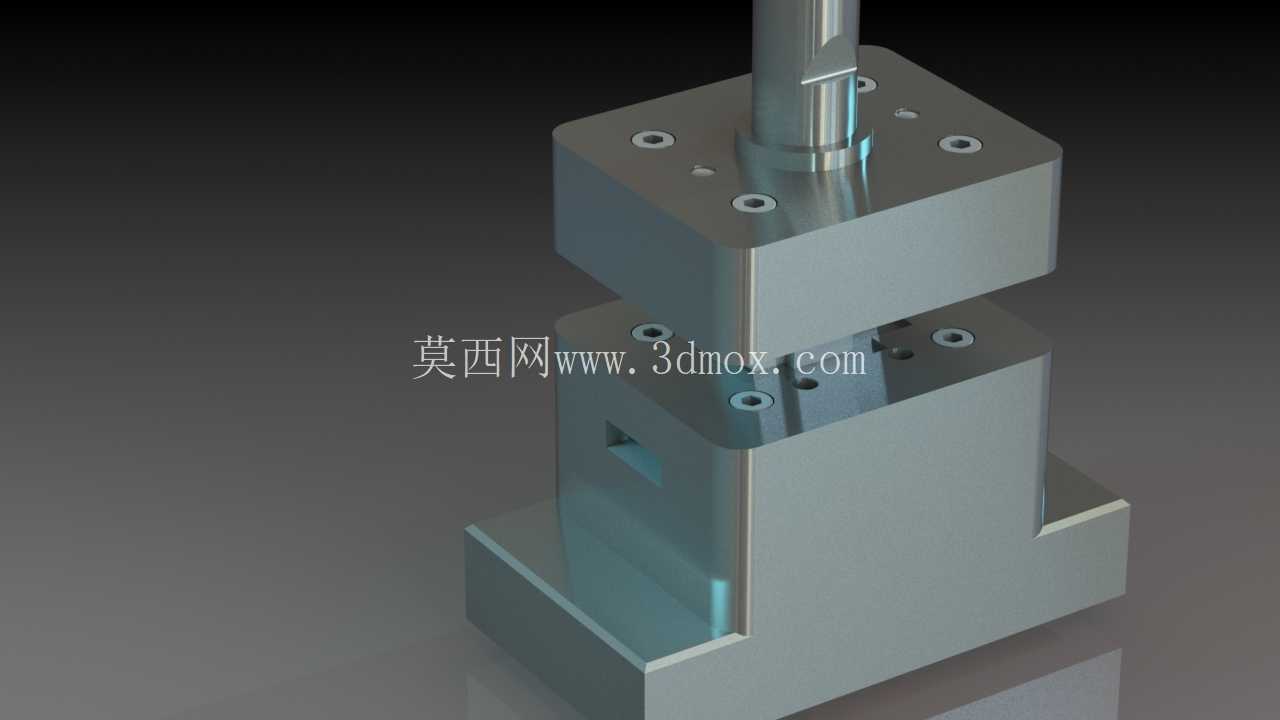

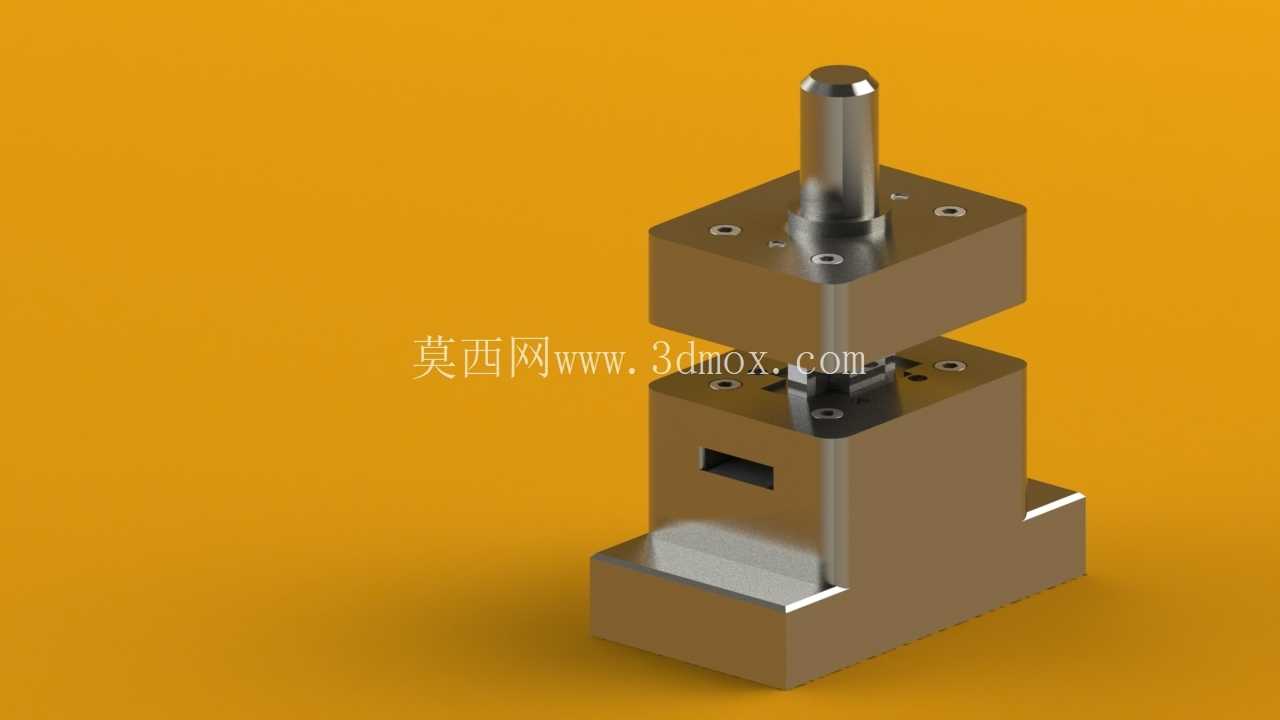

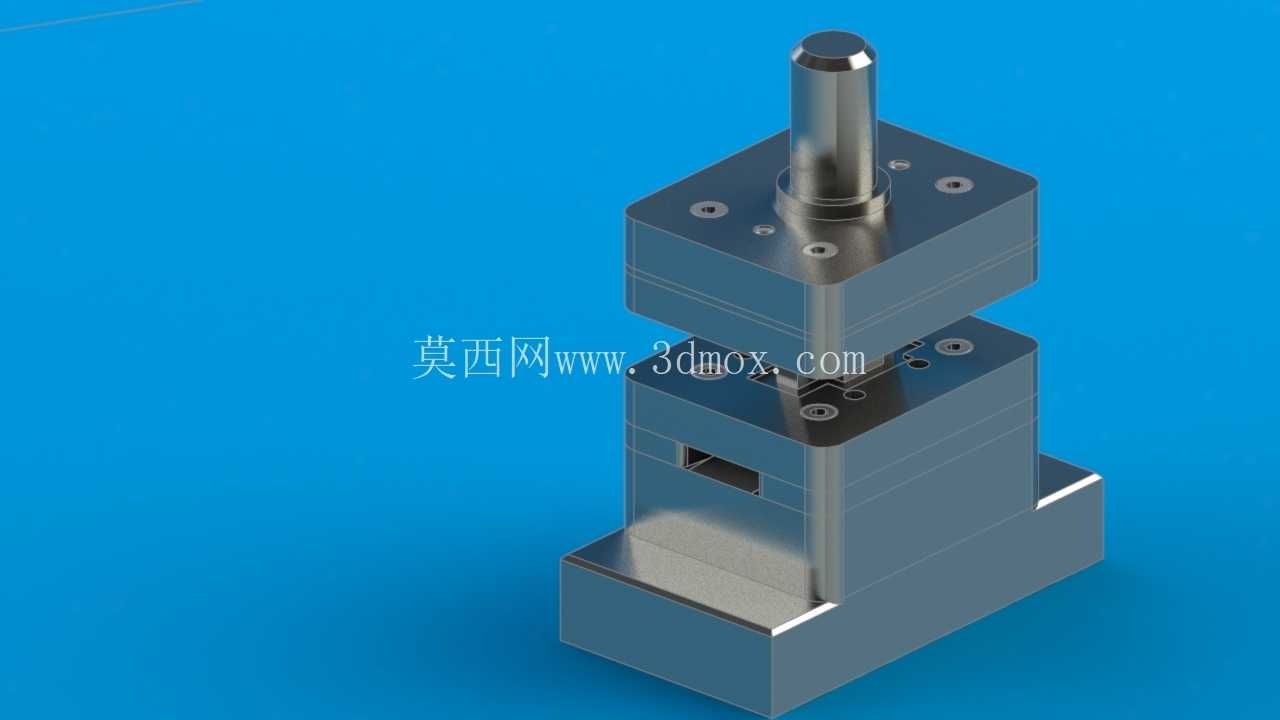

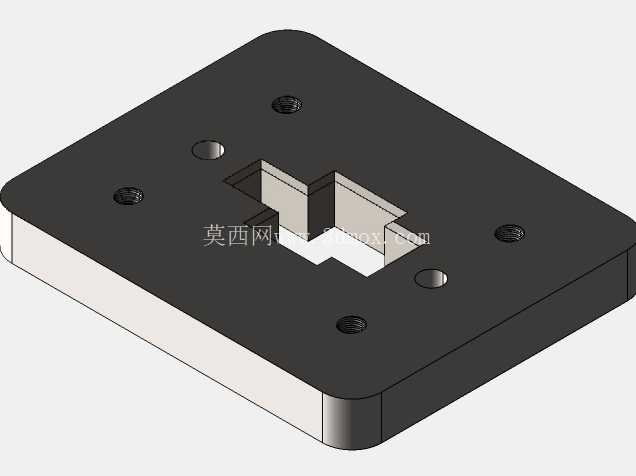

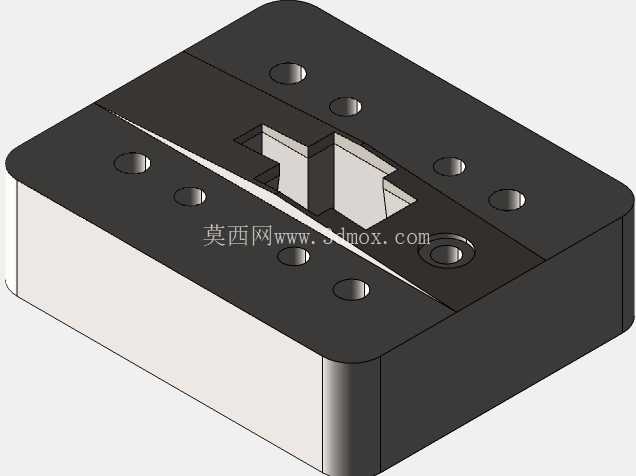

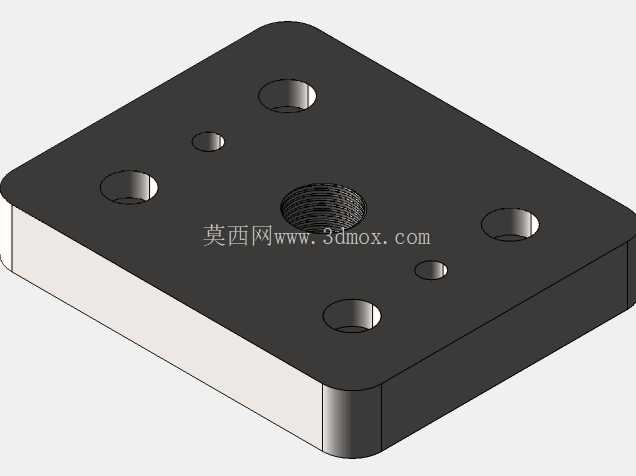

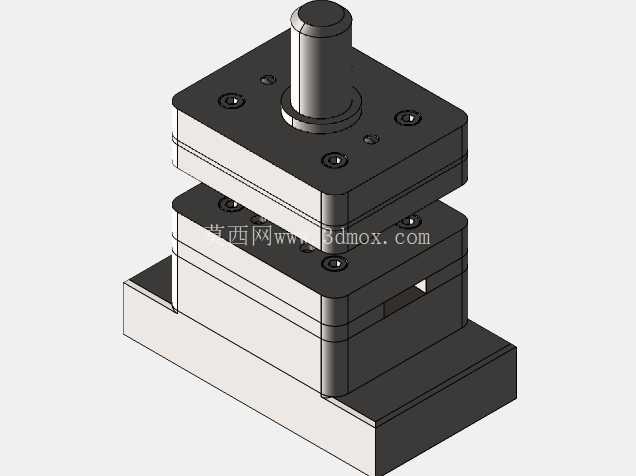

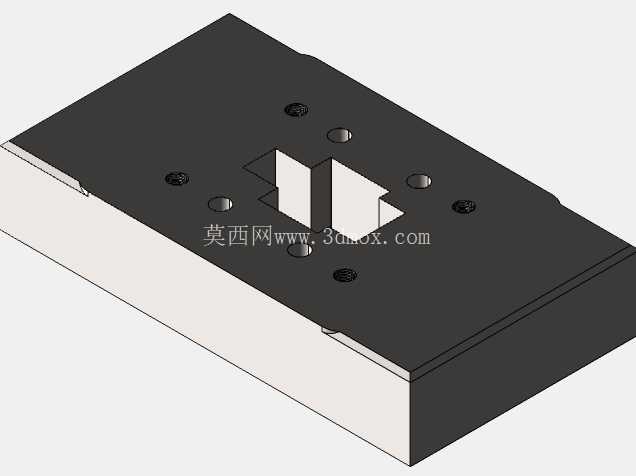

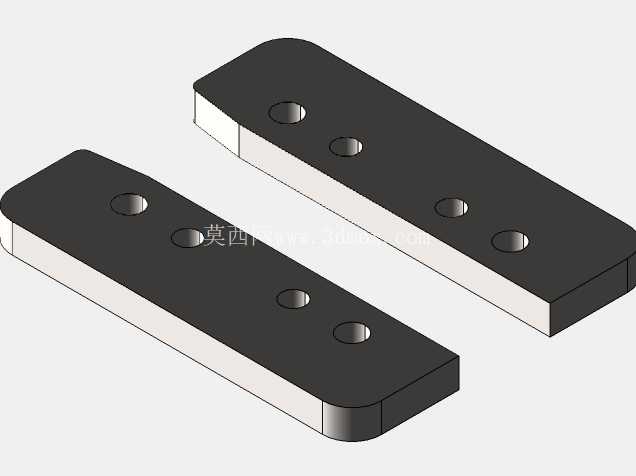

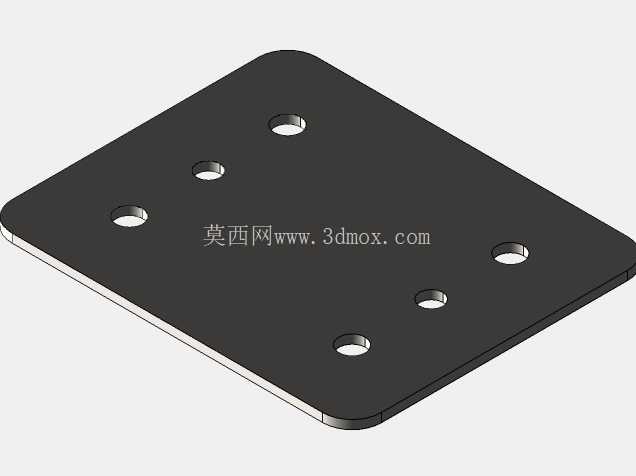

　　从结构设计的逻辑来看，整套工装采用上下模分体式叠装结构，上模部分通过顶部的模柄与压力机滑块直接连接，模柄的同轴度公差控制在0.02mm以内，保证冲切过程中上模的运动轨迹与压力机滑块行程保持一致；上模座与冲头固定台采用一体化调质钢加工，冲头的刃口部分做了局部淬火处理，硬度达到HRC58-62，保证连续冲切过程中刃口的耐磨性能，避免频繁修磨刃口影响生产效率。下模部分的承料台直接与下模座集成，冲切凹模镶嵌在下模座的对应工位，凹模与冲头的单边冲裁间隙控制在0.12-0.15mm，适配2.5mm厚度普通冷轧钢板的冲切工艺要求，间隙过大会导致冲切断面出现过大的毛刺，间隙过小则会加剧刃口磨损，甚至出现冲头崩裂的问题。

　　引导面板直接加工在上模座与下模座的进料侧端面，上下模合模时引导面的贴合间隙控制在0.05mm以内，既可以对冲头的下行轨迹做辅助导向，又能对送入的板料做前置定位，板料推送到位后前端直接抵靠在定位台阶上，不需要额外加装定位挡块，简化了板料定位的操作流程。从安装边界与尺寸适配的角度来说，整套工装的下模座采用方形安装基准面，底面的平面度公差控制在0.01mm/m以内，安装时直接通过压板固定在压力机的工作台上，不需要额外加工定制的安装底座；上模的模柄直径适配常规压力机的滑块安装孔，锁紧后即可完成上模的固定，合模调试时只需要调整压力机的滑块行程下限，保证冲头切入凹模的深度在1.5-2mm之间，即可完成冲切工序的调试，不需要做复杂的导向精度校准。

　　实际生产过程中，这类工装的冲切频次可以达到每分钟30-40次，连续作业状态下的冲切断面粗糙度可以达到Ra6.3，满足普通五金结构件的断面质量要求，不需要后续额外的铣削、去毛刺工序；因为没有独立的导轨导向结构，工装的日常维护只需要定期对冲头、凹模刃口做检查修磨，在上下模的导向贴合面定期涂抹冲压润滑油即可，维护难度远低于带独立导轨的高精度冲模。针对部分带前板的异形金属件冲切需求，还可以通过更换冲头与凹模镶块的方式，快速切换不同的冲切轮廓，不需要更换整套模架，进一步提升工装的复用率，在中小型五金加工企业的冲压产线上，这类结构的工装是平衡加工精度与生产成本的典型设计方案，既规避了简易无导向冲模精度不足、作业安全性差的问题，又不会像高精度导柱导套冲模那样带来过高的工装制造成本与调试难度，适配的加工场景覆盖了家电五金配件、小型设备金属外壳、通用五金结构件的板料冲切工序，是冲压工装设计里针对中等精度需求场景的实用化结构方案。
