轻量化镂空摩托车后连接摆臂结构

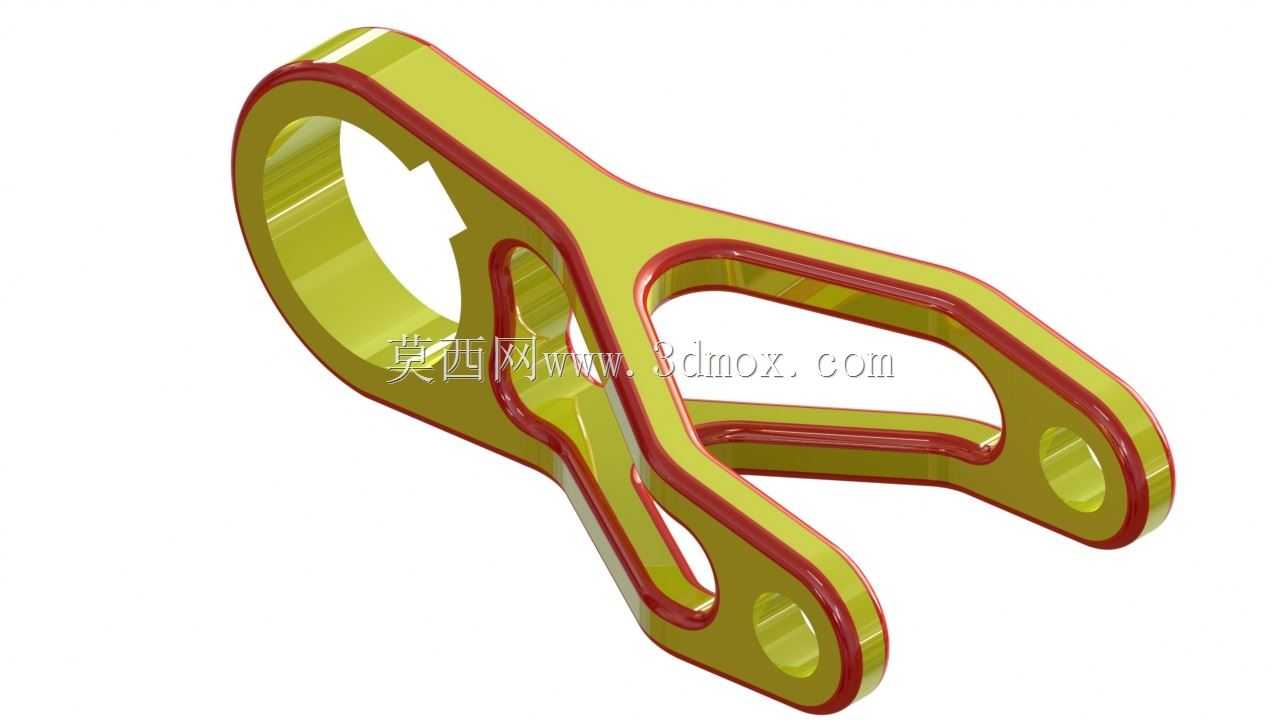

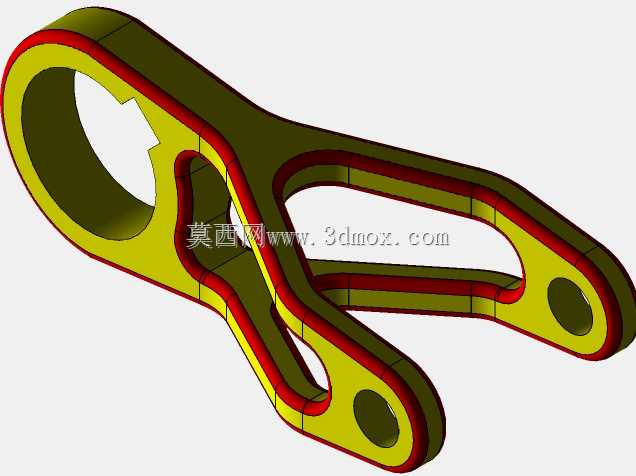

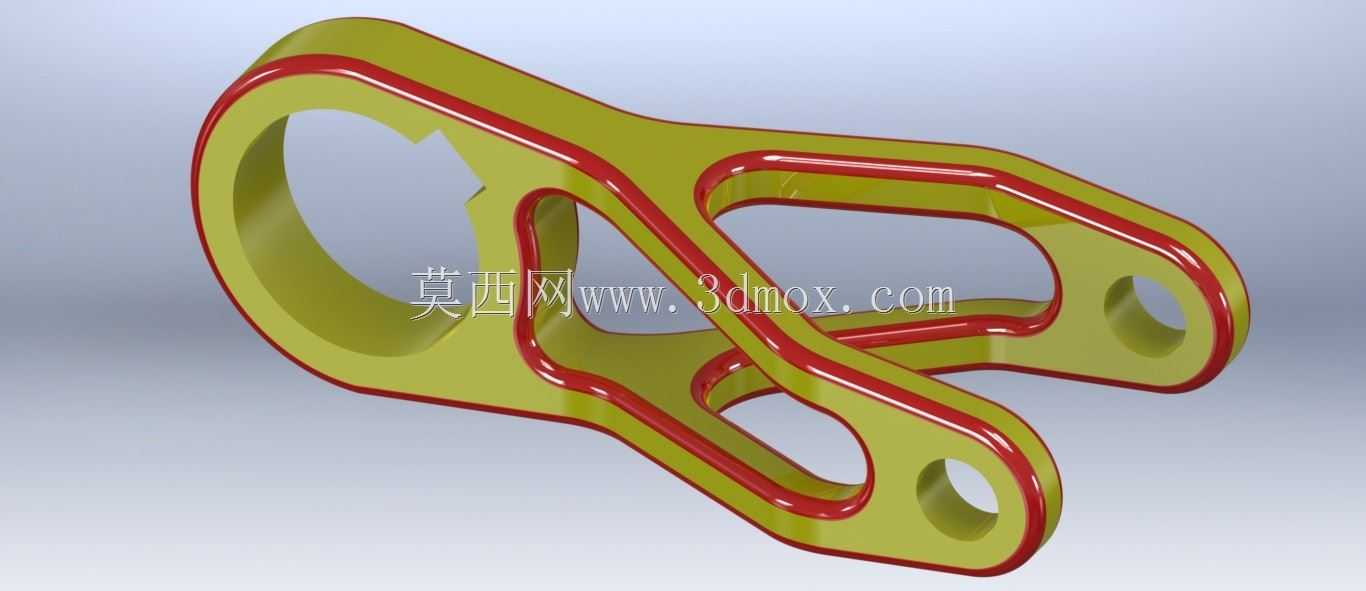

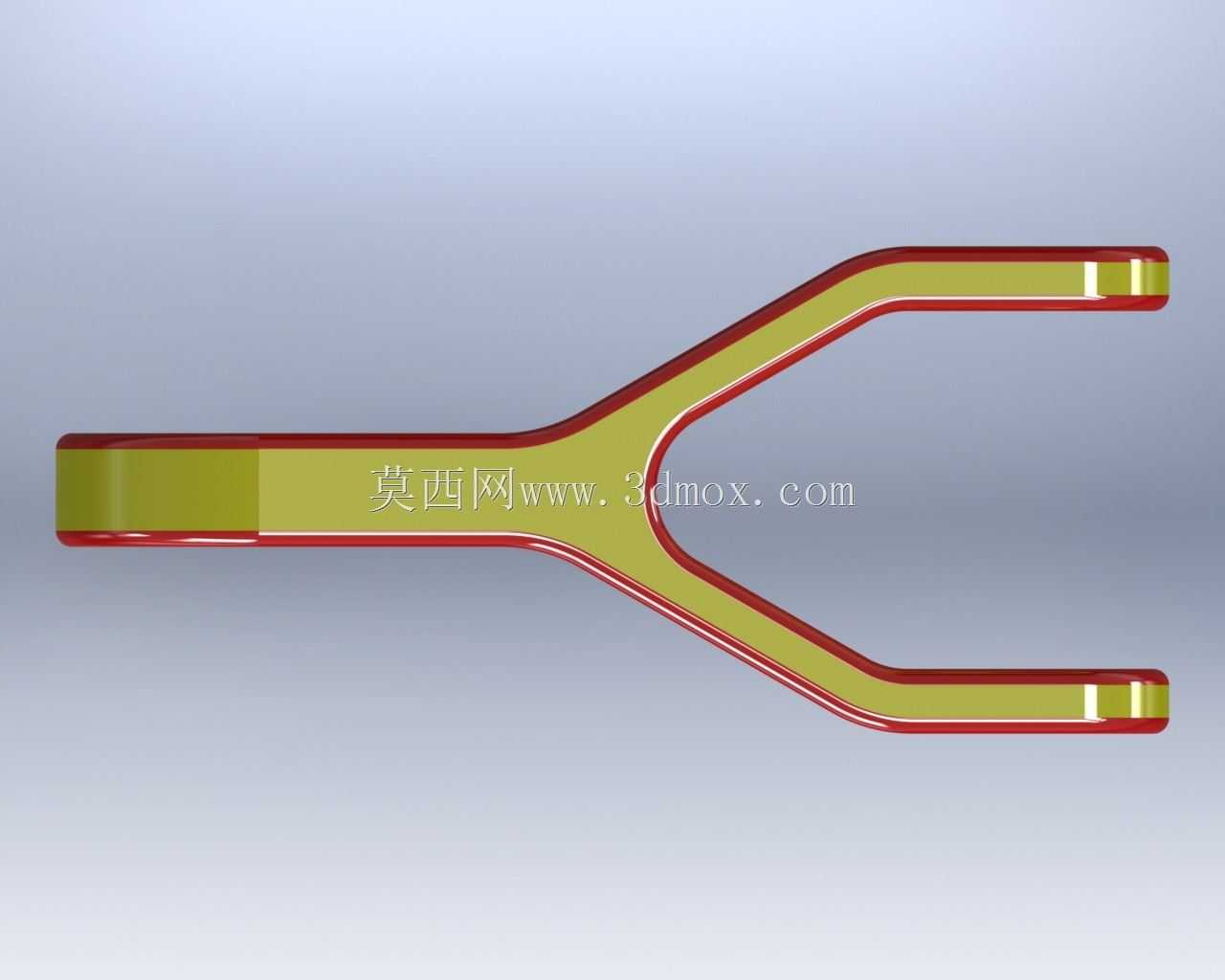

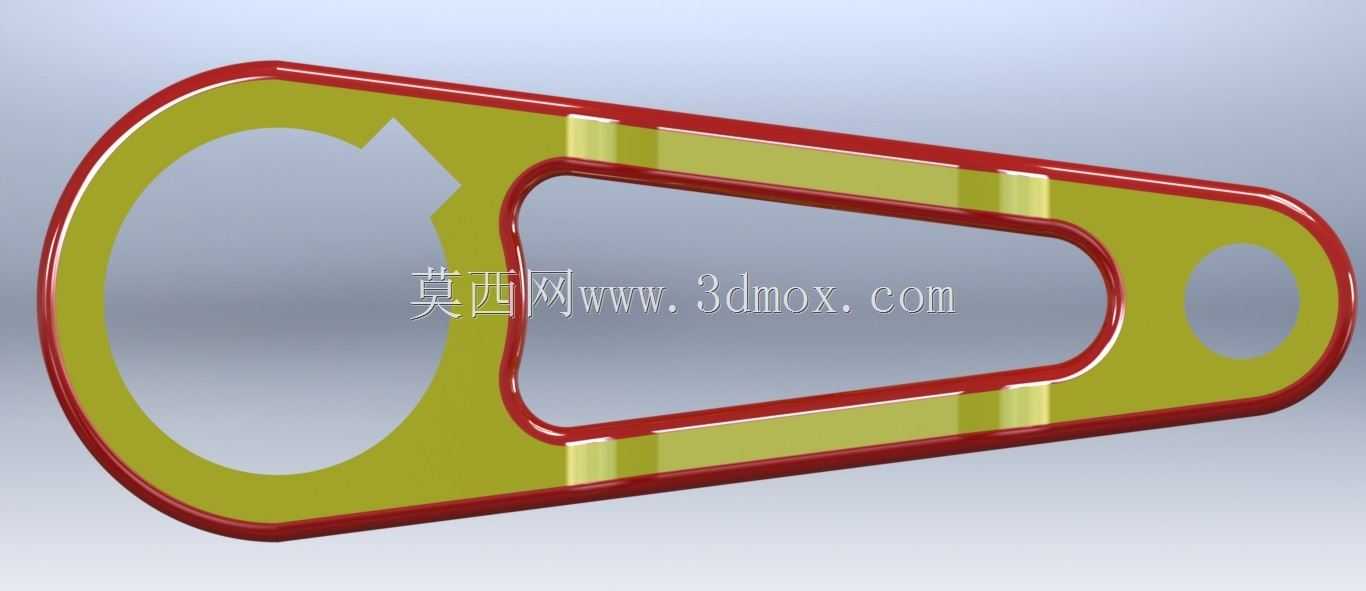

　　这款摆臂属于行走系统的核心传力构件，最早在跨骑式摩托车的后悬架结构中普及应用，后续也延伸到电动滑板车、轻型越野代步车的前悬架连接场景中，核心作用是衔接行走轮组与车架主体，传递行驶过程中的纵向驱动力、横向侧倾力以及路面传来的颠簸冲击，同时为悬架减震器提供固定安装支点，保证车轮在跳动过程中始终保持合理的定位参数，避免出现轮组偏摆、传动脱节的问题。从结构设计逻辑来看，这款摆臂采用了单侧镂空的轻量化构型，主体轮廓顺着应力传递路径延伸，大尺寸的环形端用于对接车架侧的旋转销轴，是摆臂摆动的旋转基准，加工时该内孔需要保证较高的圆柱度与同轴度，避免摆动过程中出现卡滞或旷量；另一端的两个对称小孔用于固定轮轴安装座，

　　孔位的中心距公差直接影响轮组的安装定位精度，设计时需要严格控制两个安装孔与主销轴孔的相对位置度，保证车轮平面与车辆纵向中心面的垂直度。中间区域的镂空槽并非随意开设，是通过拓扑优化去除低应力区域的材料后形成的构型，在保证整体抗弯、抗扭刚度满足冲击载荷要求的前提下，尽可能降低构件自身重量，减少悬架下跳时的非簧载质量，提升减震系统的响应速度，让行驶过程中的滤震表现更平顺。摆臂的边缘做了等宽的加厚翻边处理，相当于在构件边缘形成了加强筋结构，能够抵消镂空结构带来的刚度损失，在承受侧向冲击时避免边缘出现应力集中导致的开裂问题。安装边界方面，主销轴孔的内径尺寸需要匹配对应车型的车架销轴直径，安装时需要配合耐磨衬套使用，减少长期摆动带来的磨损；

　　轮端的两个安装孔间距需要适配对应轮组的安装座宽度，摆臂整体的摆动半径需要和减震器的行程做匹配校核，避免车轮上下跳动时出现减震器触底或者摆臂与车架其他部件发生运动干涉的情况。实际选型应用时，这类摆臂多用于小排量代步摩托或者轻型电动代步车辆，相比传统的双侧管式摆臂，这种一体式镂空构型的零件数量更少，装配工序更简单，整体外观的一体化程度更高，同时在重量控制上有明显优势，不过在大排量高功率的越野车型上使用时，需要额外校核极端冲击载荷下的结构强度，必要时可以调整壁厚或者更换更高强度的加工材料来满足使用要求。
