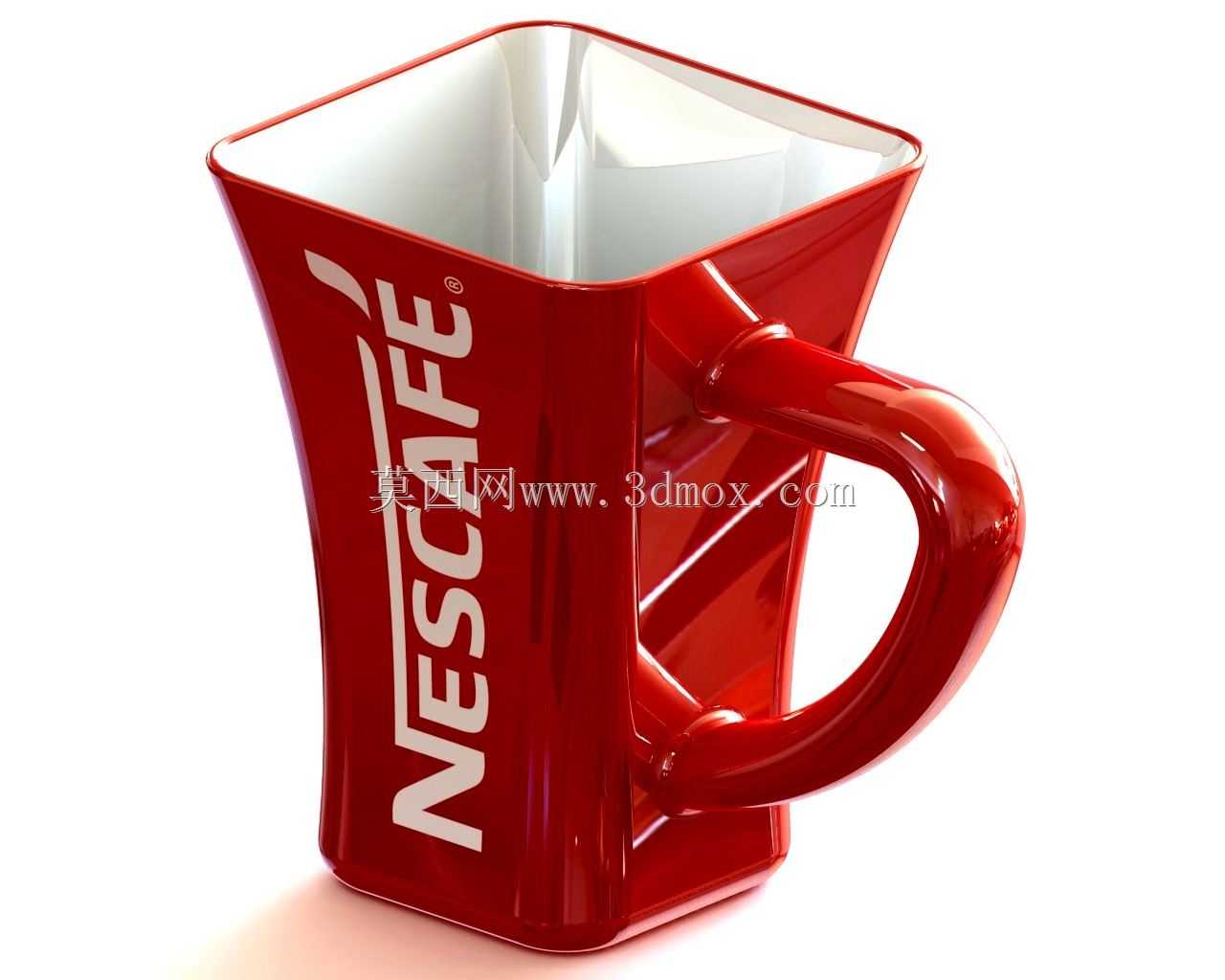

雀巢品牌方形带柄咖啡杯结构设计

　　这款方形带柄咖啡杯的结构设计，首先从日常使用的握持手感出发做了曲面过渡优化，区别于常规圆形马克杯的回转体结构，杯身采用上宽下窄的收腰方台构型，四个棱边全部做了大圆角顺滑处理，既避免了直角棱边磕碰易损的问题，也能在注塑或者陶瓷成型过程中减少应力集中点，降低成型后坯体开裂的概率。杯身内壁做了微弧收角处理，倾倒液体时不会因为方形棱角出现液流分叉、沿杯壁外淌的问题，日常冲泡咖啡、茶饮时的出液流畅度可以和常规圆杯保持一致。

　　杯柄的连接位置做了局部加厚的过渡结构，没有采用简单的柱体直接拼接，而是顺着杯身外曲面做了贴合式的连接面，不管是陶瓷烧结还是塑料注塑成型，这个位置都不会出现壁厚突变导致的缩痕、烧结变形问题，握持时的受力点刚好落在指腹贴合的曲面位置，满杯盛装时单手握持的重心不会偏移，不会出现端杯时杯身倾斜洒漏的情况。杯口做了1.2毫米左右的卷边强化结构，既提升了杯口接触嘴唇的触感，也强化了杯口的抗形变能力，日常叠放收纳或者轻微磕碰时，杯口不容易出现崩边、变形的问题。

　　从应用场景来看，这款杯型既可以作为快消品牌的周边定制器皿，也可以作为日常办公、家居场景的饮水器具，设计时预留了足够的外壁平面区域，刚好可以印刷品牌标识或者装饰图案，曲面过渡区域不会因为图案印刷出现拉伸变形的问题。杯底做了内凹的环形支撑边，放置在光滑桌面时不会因为杯底平面度误差出现晃动，环形支撑边的接触面积经过优化，既不会因为接触面积过大出现杯底吸附桌面的问题，也能保证放置时的稳定性，满杯状态下受到轻微侧向触碰时不容易倾倒。

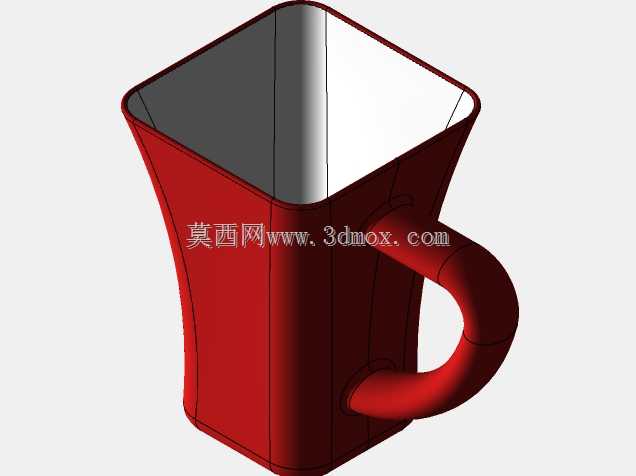

　　整个模型的曲面构建全部采用G2连续过渡，没有出现碎面、尖角的问题，不管是后续做渲染展示，还是导出到加工环节做模具分型，都不需要额外做曲面修复，分型线刚好可以设置在杯底支撑边的位置，不会在杯身外观面留下合模痕迹，杯柄的分型面顺着曲面走向设置，后续加工时的飞边清理工作量可以降到最低。杯身的壁厚控制在均匀的2.5毫米左右，不管是采用陶瓷注浆成型还是食品级塑料注塑成型，都不会出现壁厚不均导致的成型缺陷，内壁的脱模斜度控制在1.5度，既不会影响杯身的整体造型观感，也能满足成型后的脱模要求，不会出现脱模时拉伤内壁的问题。
