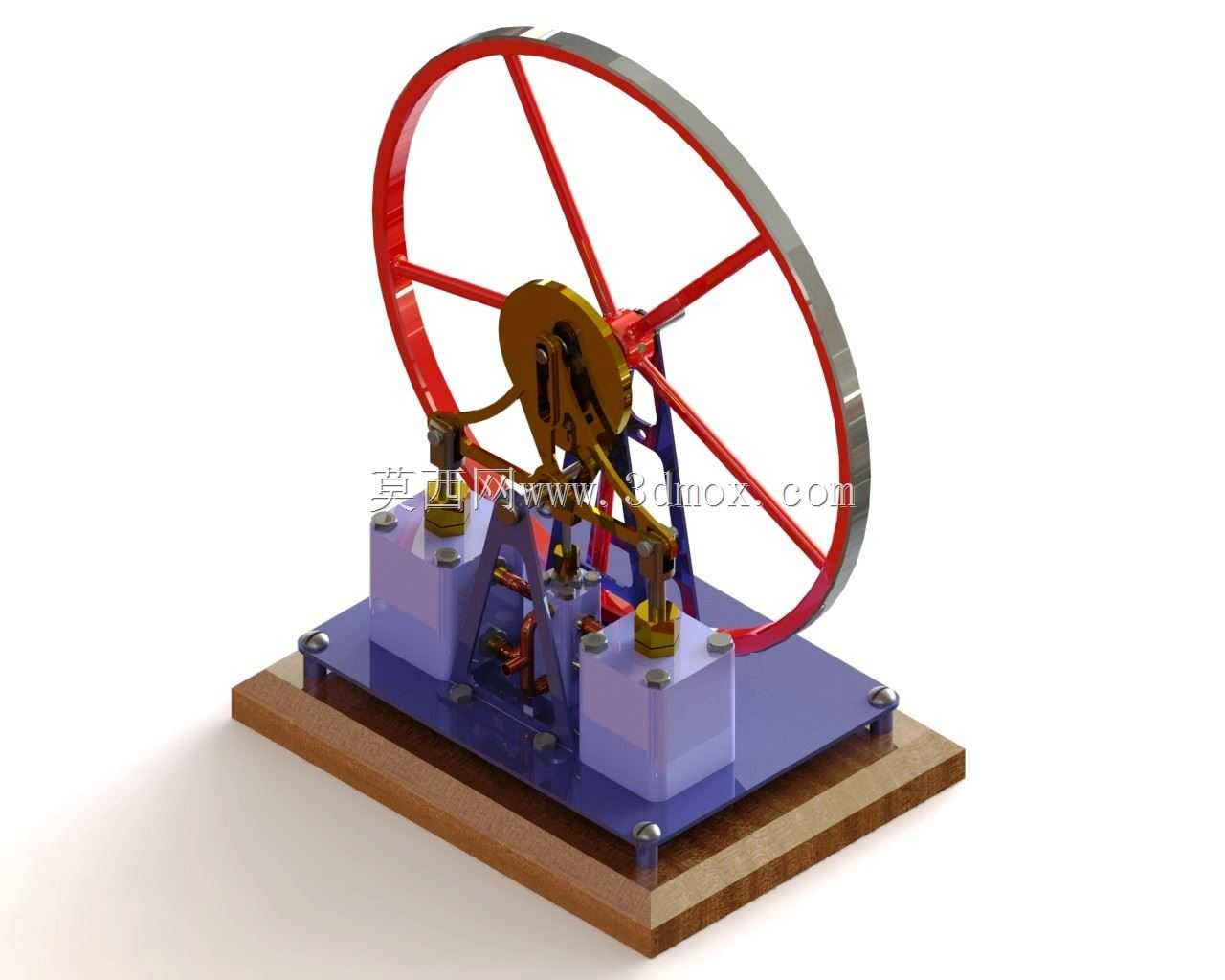

立式双缸跷跷板蒸汽动力装置结构模型

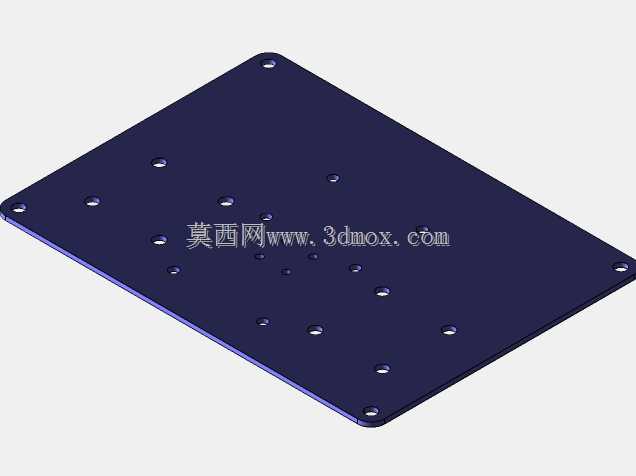

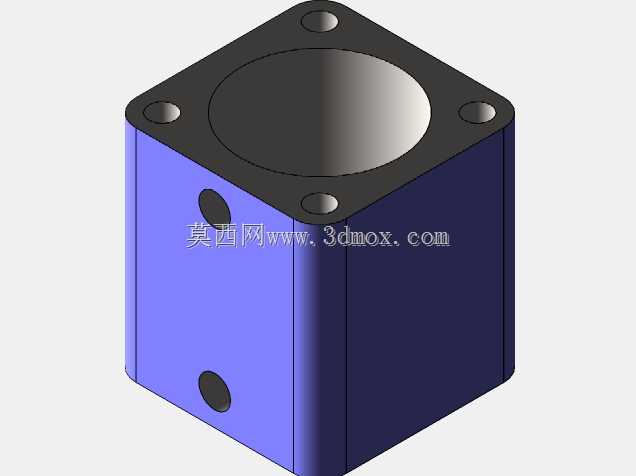

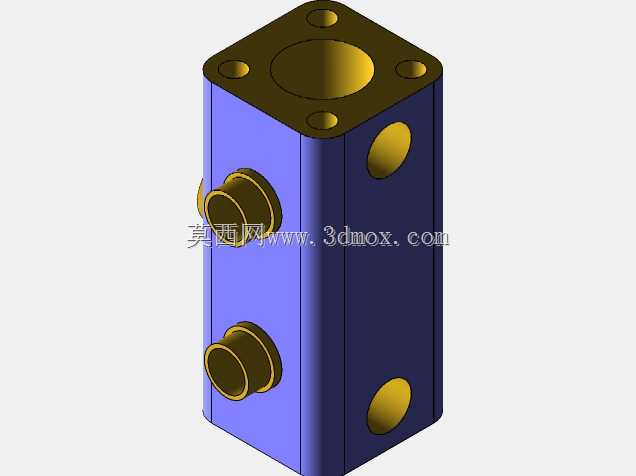

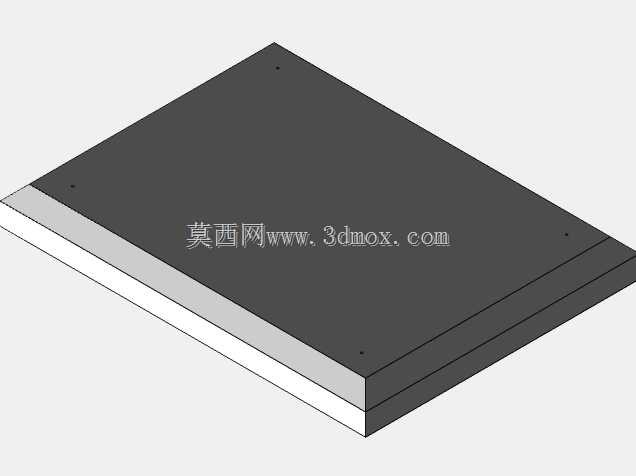

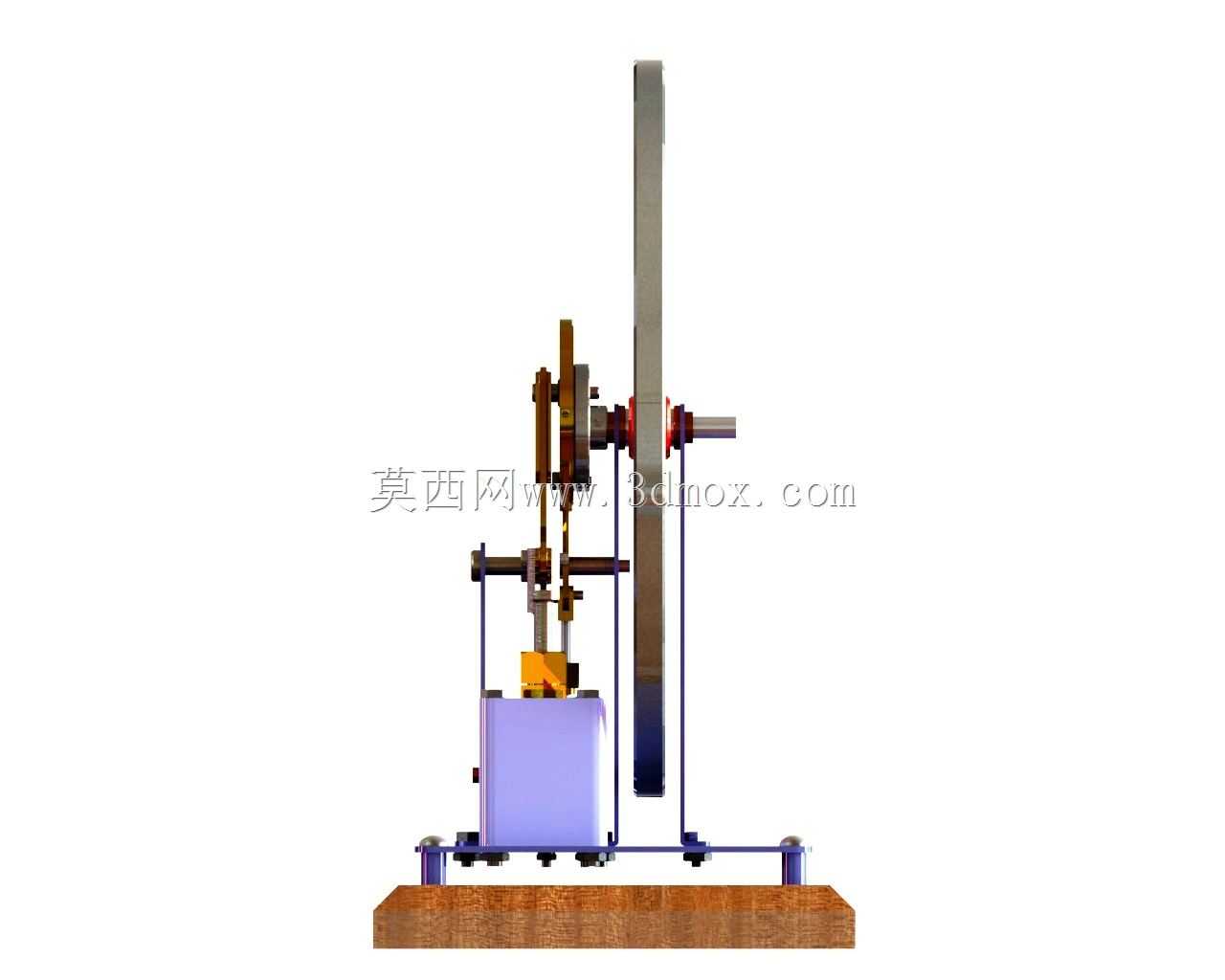

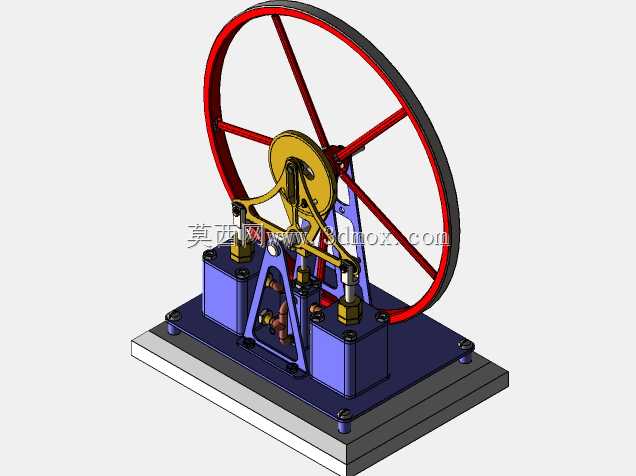

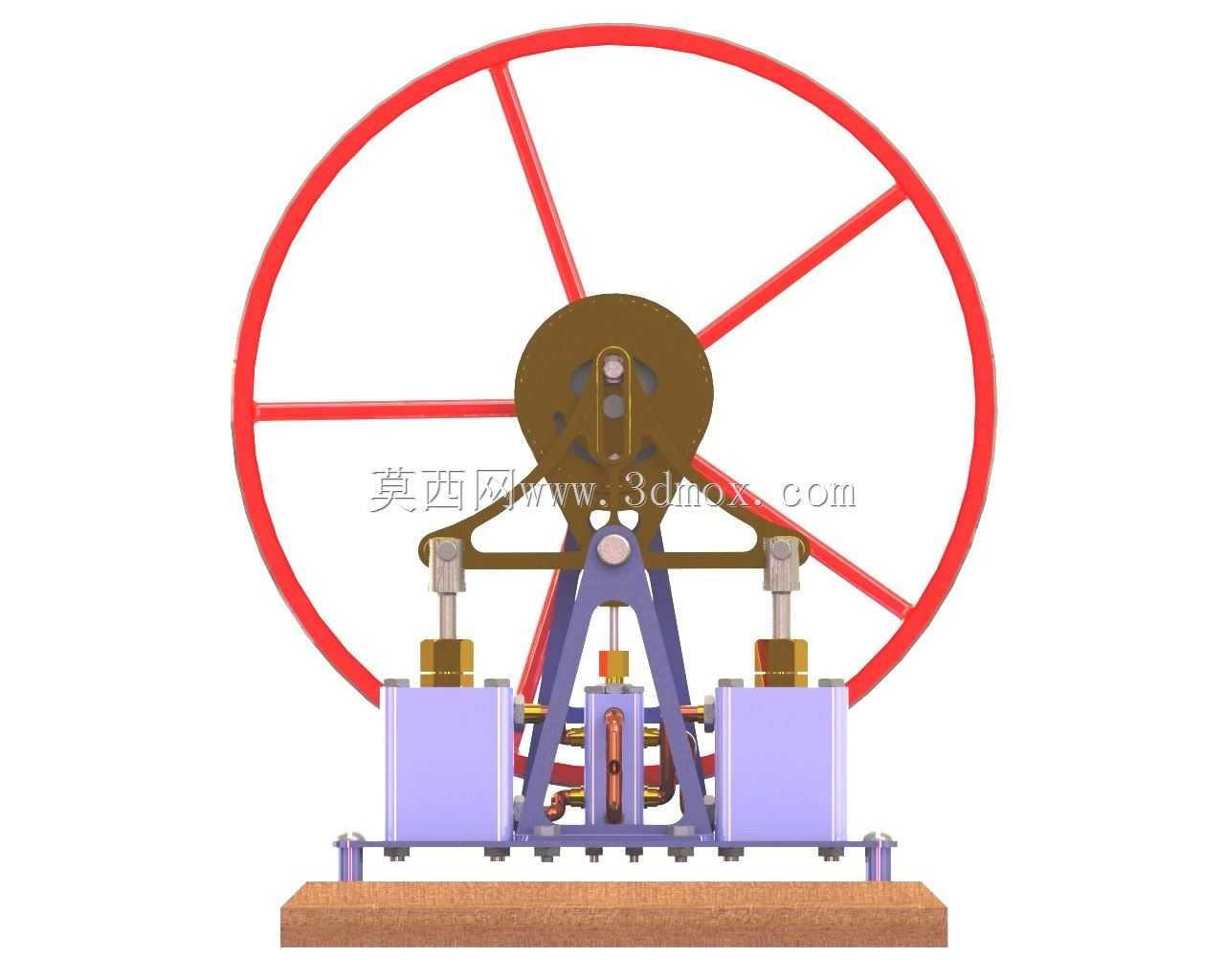

　　这套立式双缸跷跷板结构的蒸汽动力装置，核心采用对称布置的双汽缸竖直安装布局，区别于传统卧式蒸汽机的横向排布，整体安装底座采用矩形木质衬板搭配金属安装基板，基板四角预留标准安装孔位，可直接固定在实验台架或动力演示台面上，整体安装边界控制在紧凑的台架适配范围内，不会占用过多安装空间。从实际应用场景来看，这类结构常被用于小型蒸汽动力教学演示、复古动力装置复刻以及小型热能转换实验场景，能够直观展示蒸汽压力能向旋转机械能的转换全过程，双缸交替做功的设计相比单缸结构，动力输出的平顺性有明显提升，飞轮运转过程中的转速波动更小，不会出现单缸结构上常见的死点卡滞问题。设计思路上，跷跷板式的配气联动结构是核心亮点，

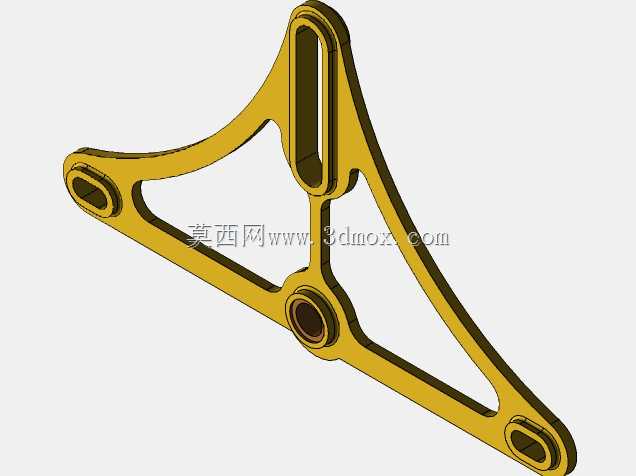

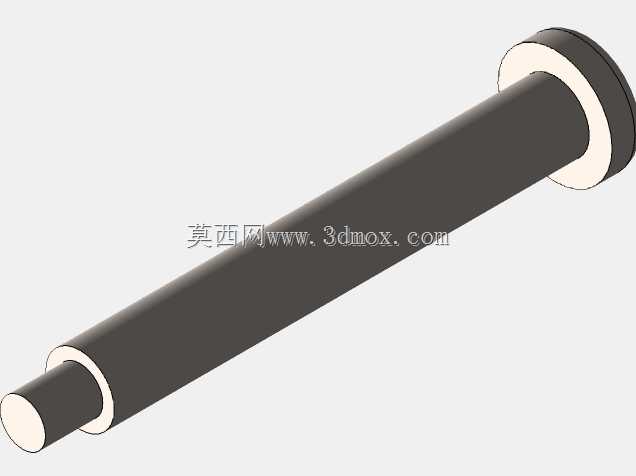

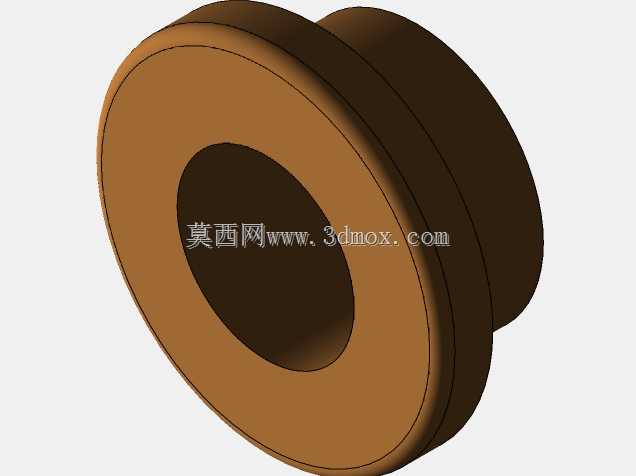

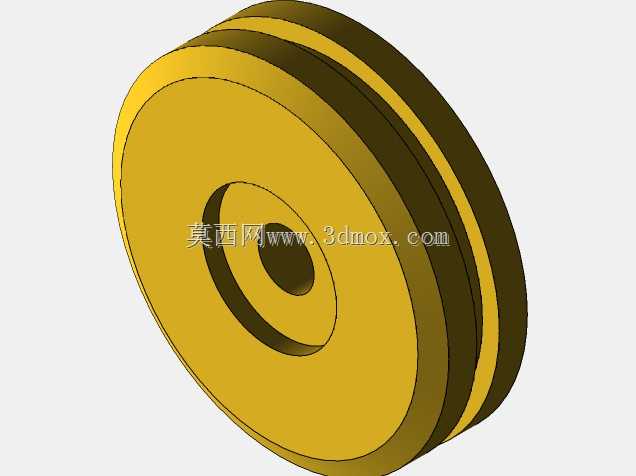

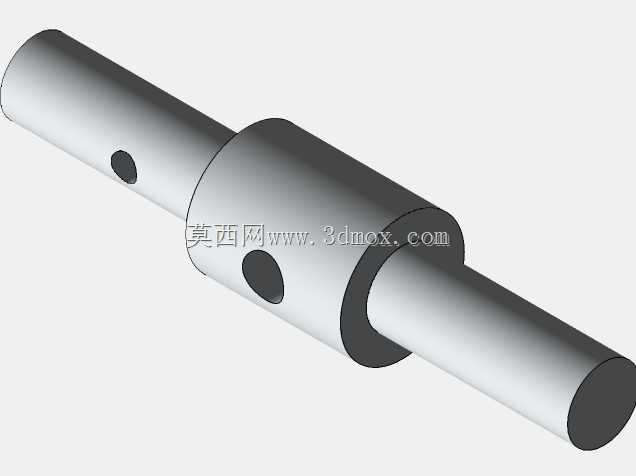

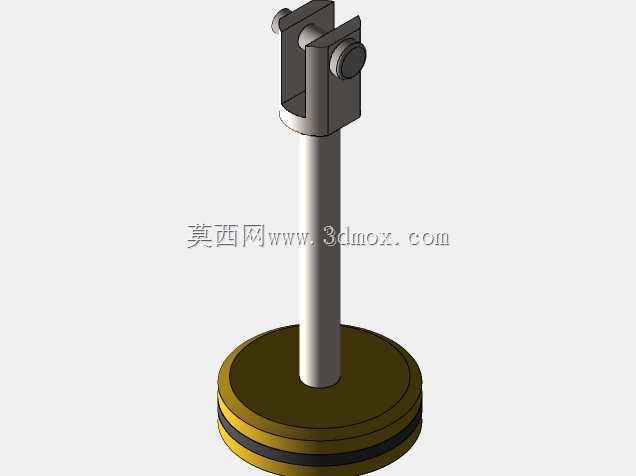

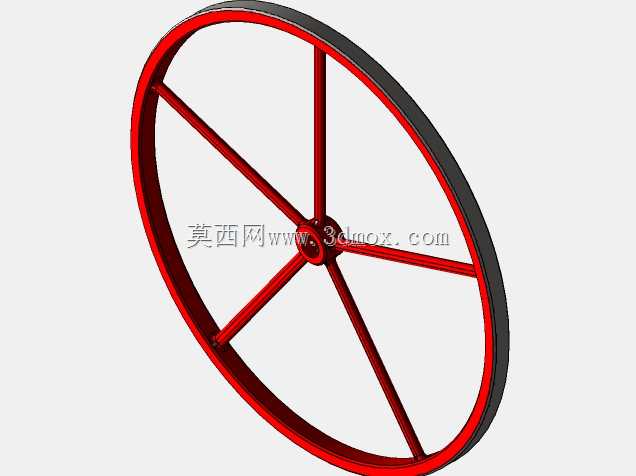

　　两个汽缸的活塞杆通过中部的跷板传动件实现联动，配气机构随跷板的摆动同步切换两个汽缸的进排气相位，无需额外设计复杂的独立配气凸轮轴，大幅简化了整体传动链路，零件数量相比同功率等级的凸轮配气蒸汽机减少近三成，后期维护时的拆装难度也更低。功能特性层面，大直径的辐条式飞轮安装在动力输出主轴端部，厚重的轮缘能够储存足够的转动惯量，抵消双缸交替做功过程中的动力脉冲，保证输出转速稳定，主轴可通过带轮或联轴器外接小型负载，比如微型发电机、小型水泵等演示类负载，直观体现蒸汽动力的实际做功能力。安装层面，金属基板上的所有零部件均采用定位销与螺栓组合固定，汽缸底部与基板之间设置有密封衬垫，避免工作过程中蒸汽泄漏，跷板传动副的铰接点采用耐磨铜套设计，

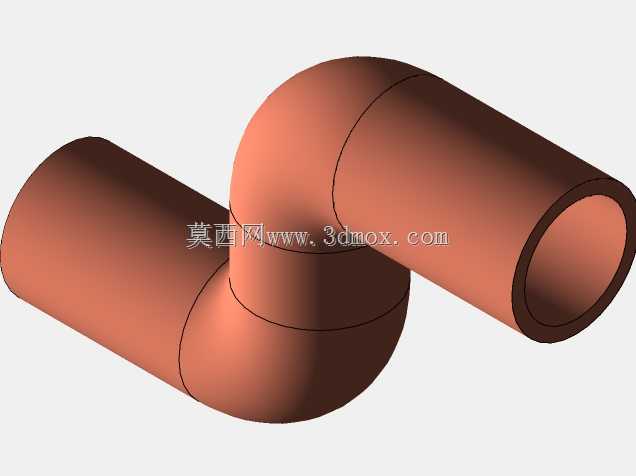

　　长期往复摆动也不会出现过大的配合间隙，保证配气相位的精度不会随运行时长增加出现明显偏移。整个装置的外露运动部件均做了圆滑过渡处理，没有尖锐的凸起结构，用于教学场景时能够避免操作过程中的磕碰风险，进气管路接口设置在两个汽缸的外侧，方便外接蒸汽源，无需对主体结构进行额外改装即可快速搭建实验回路。
