V型双作用蒸汽机机械结构设计

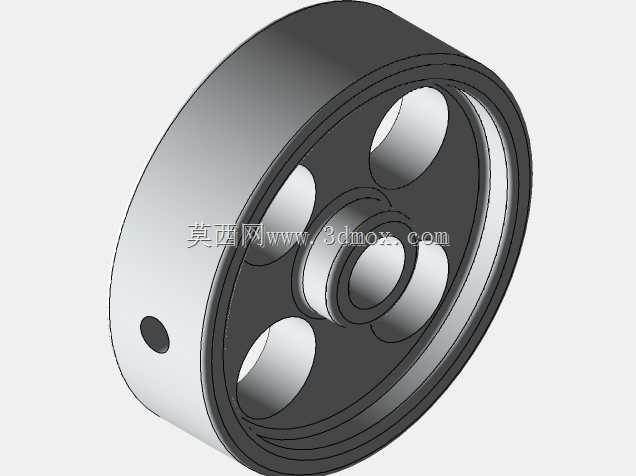

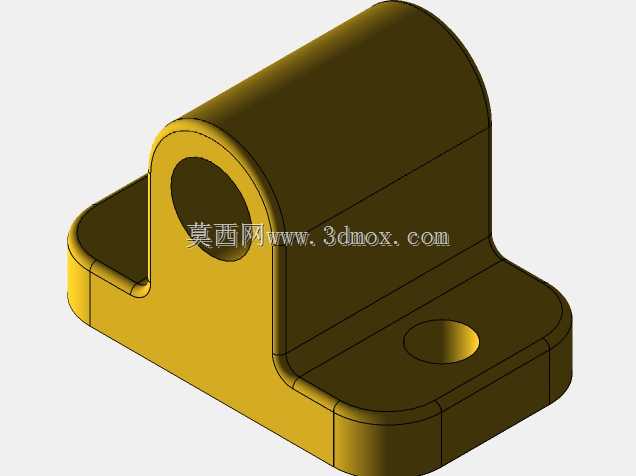

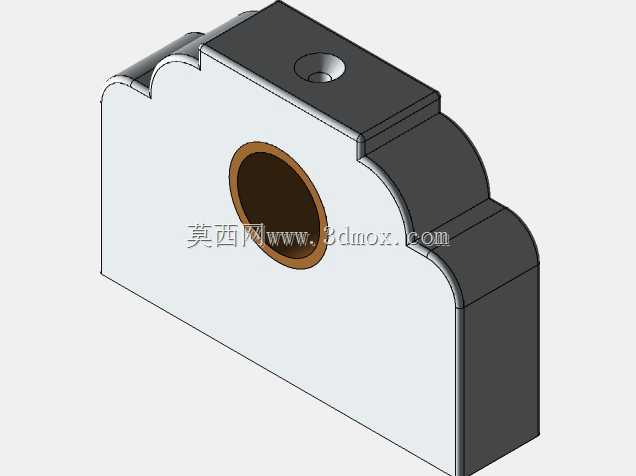

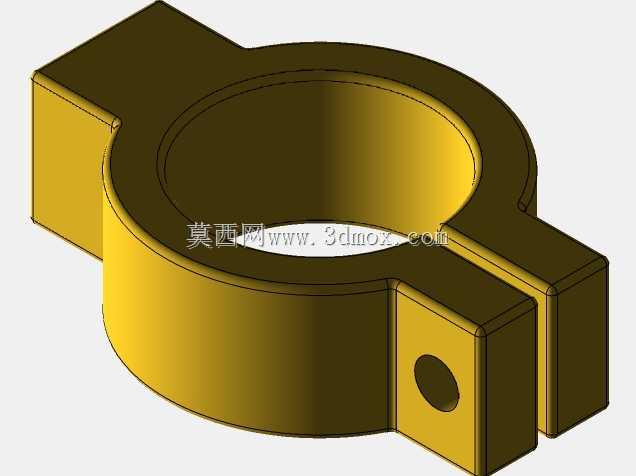

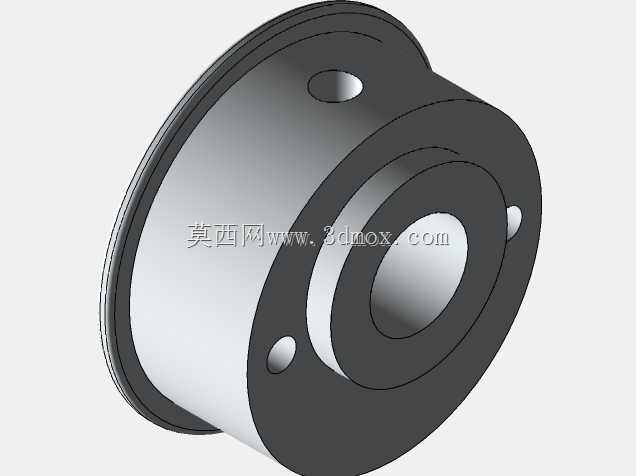

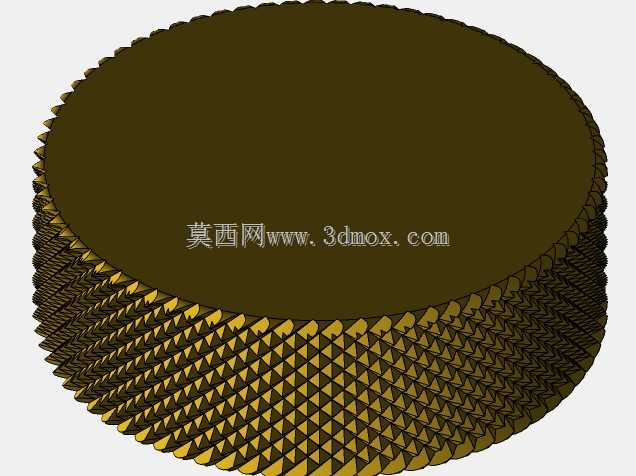

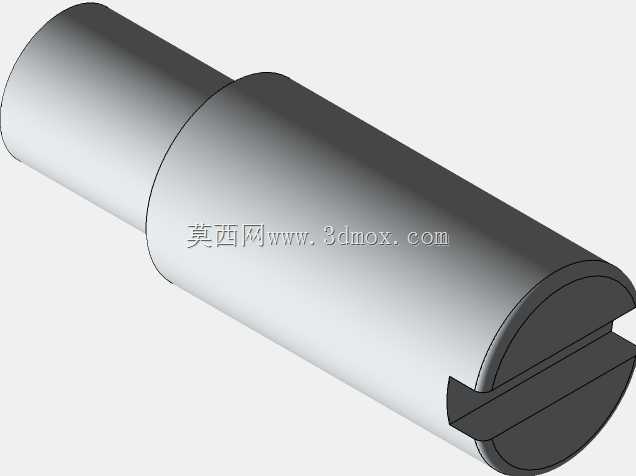

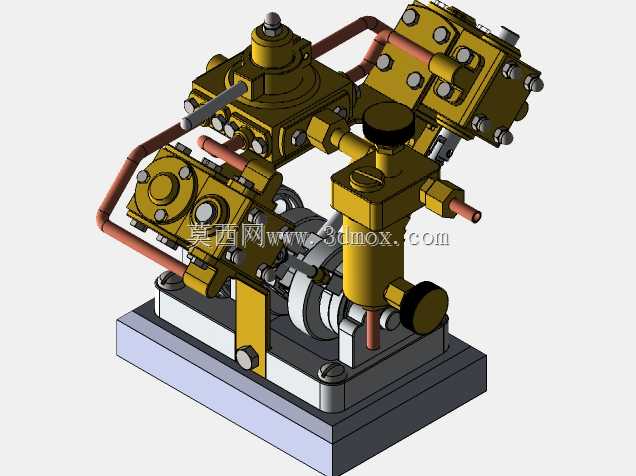

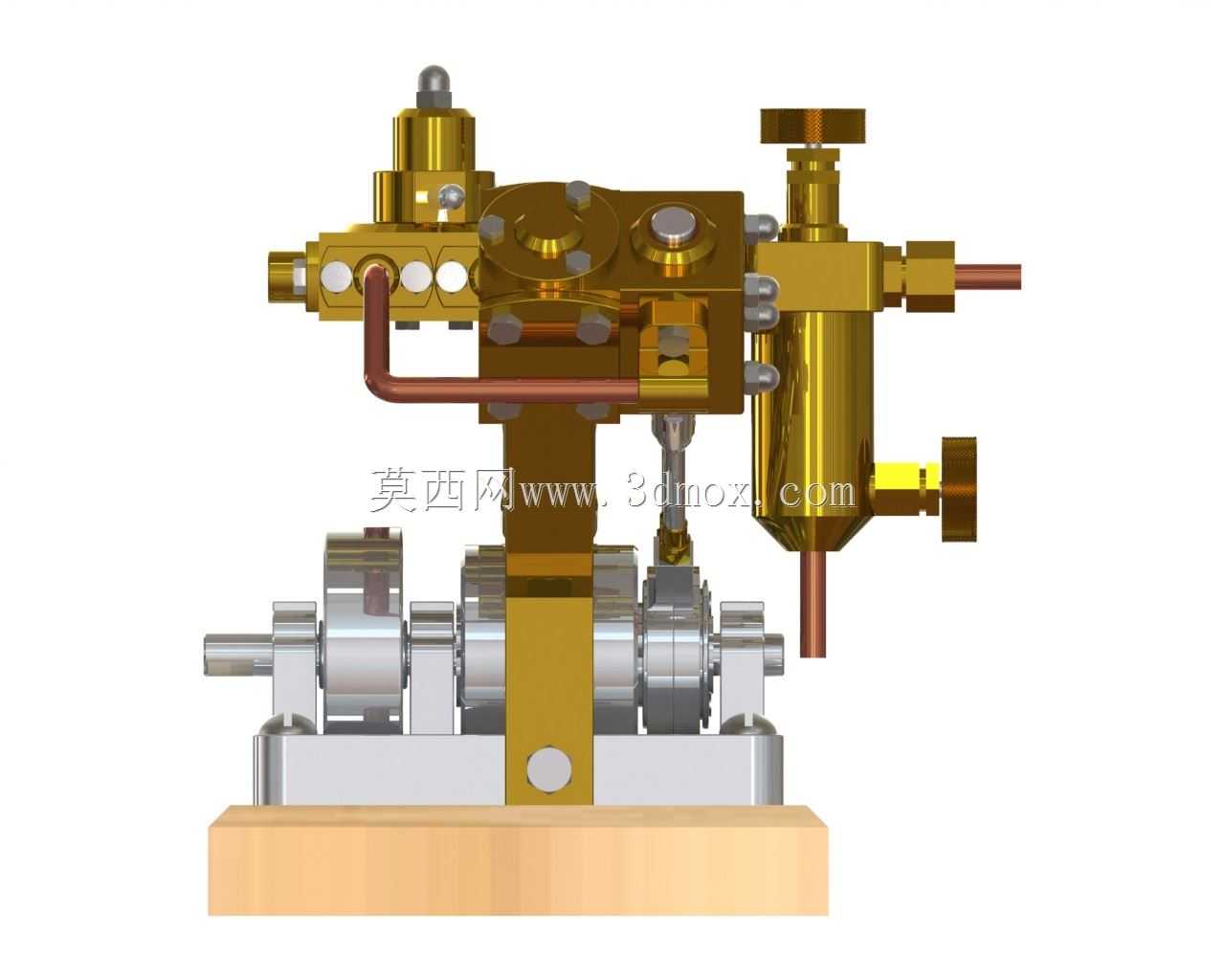

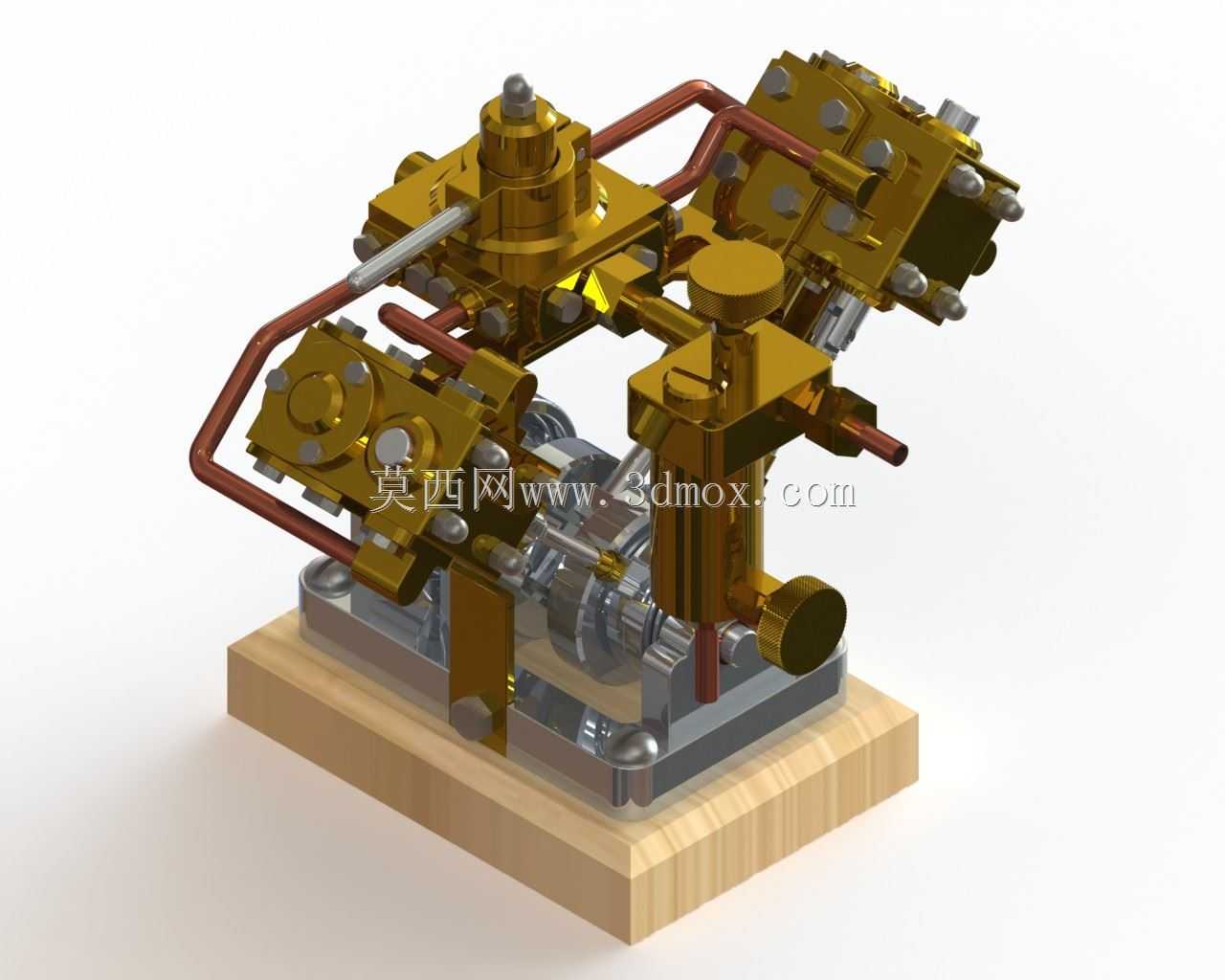

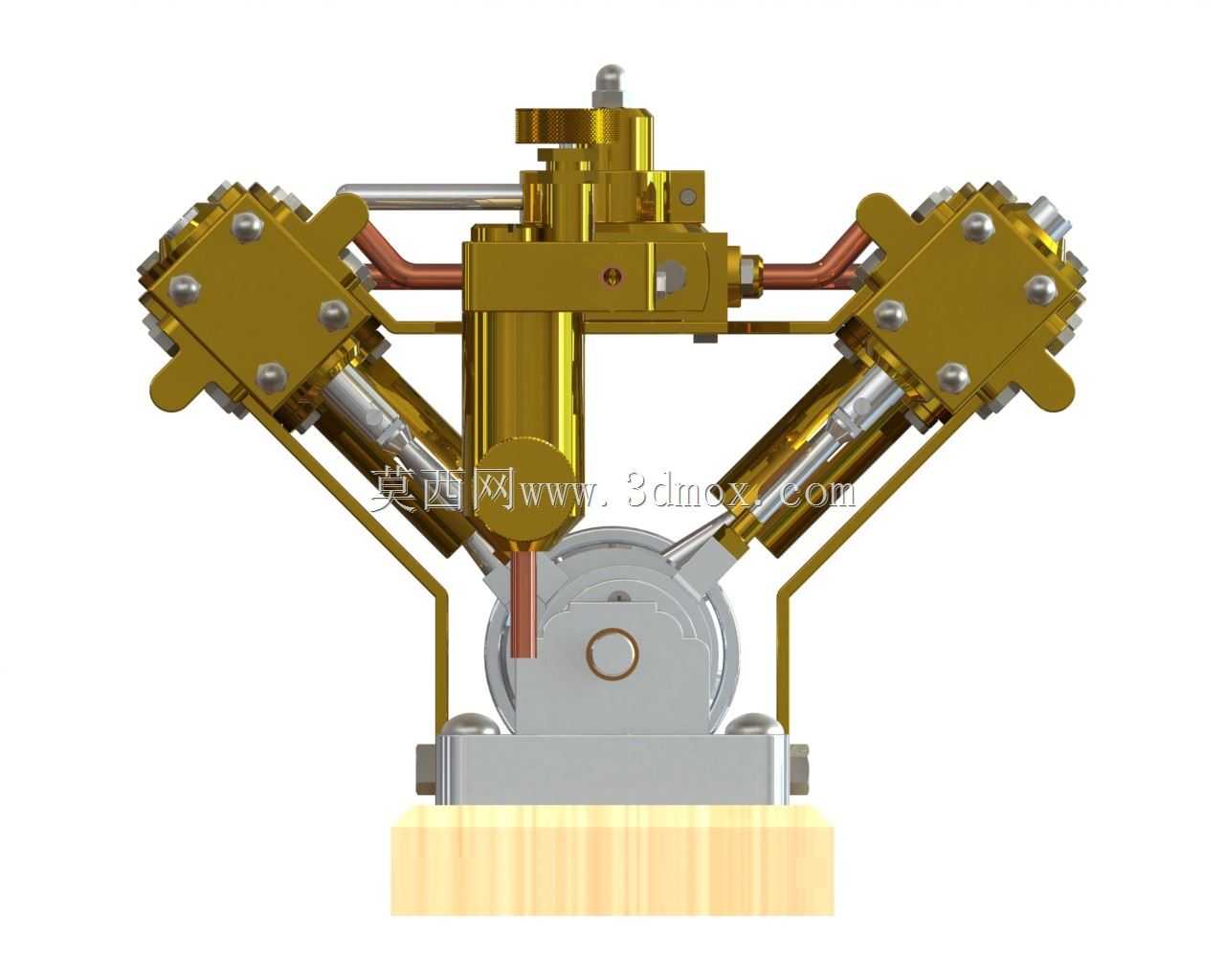

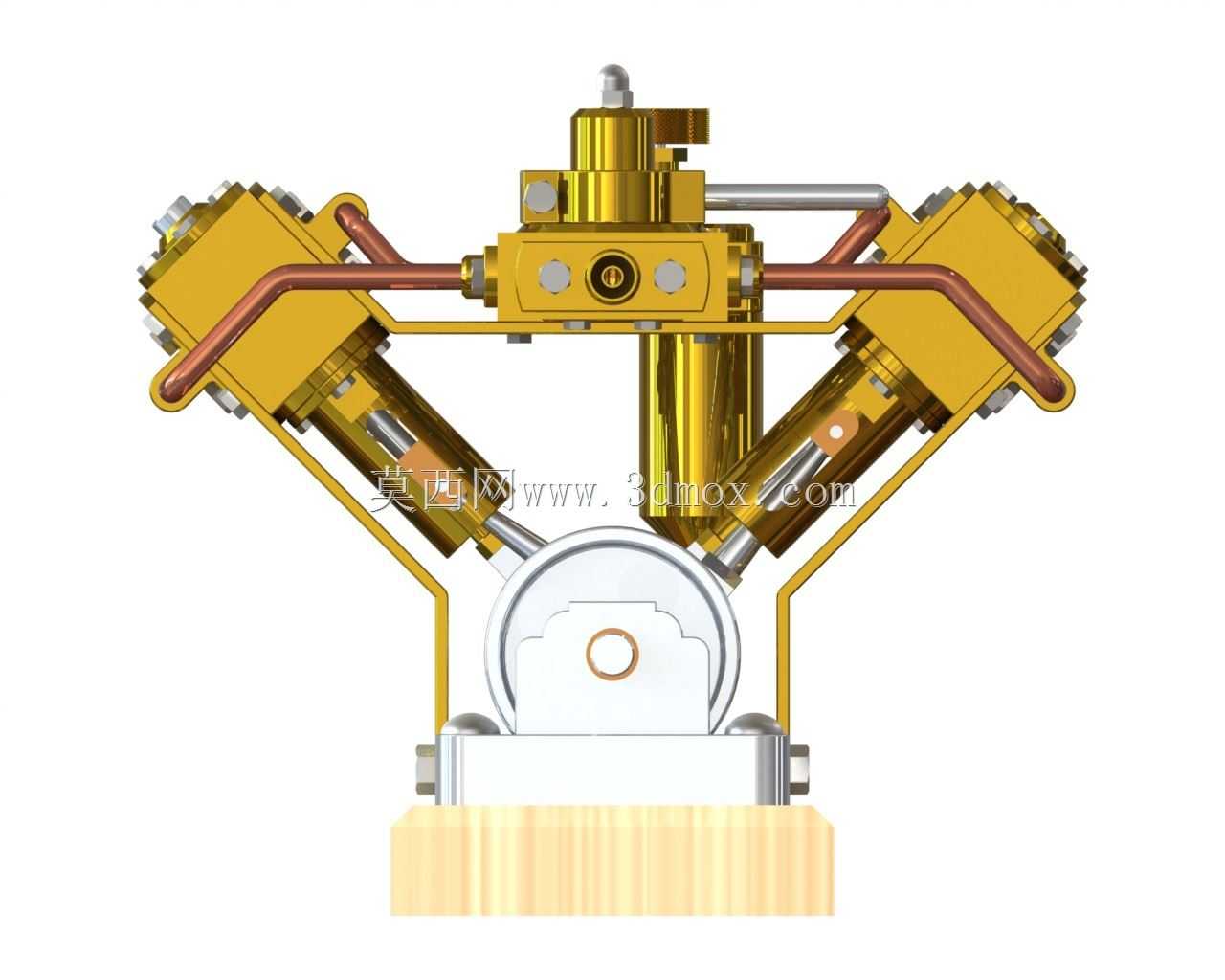

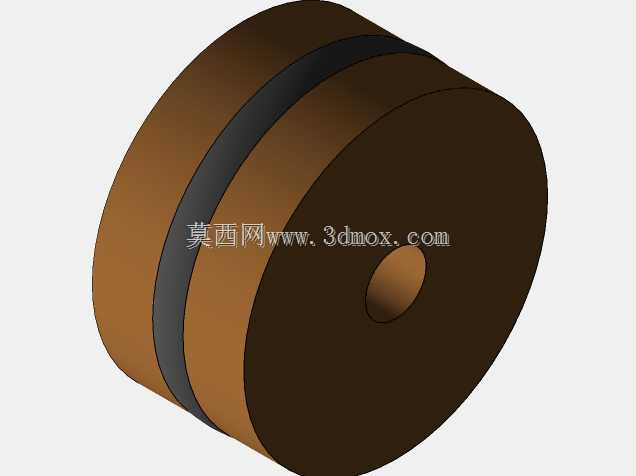

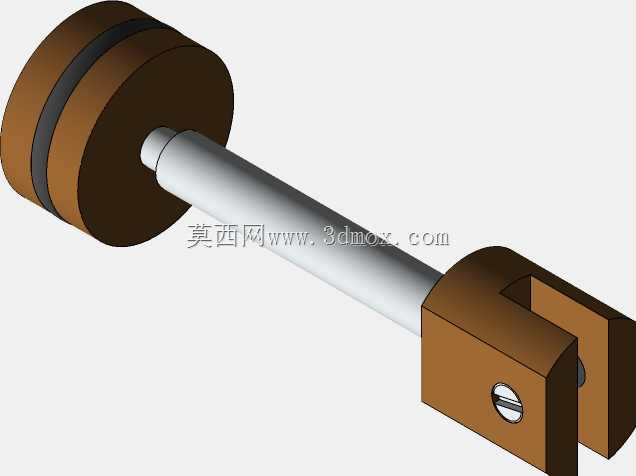

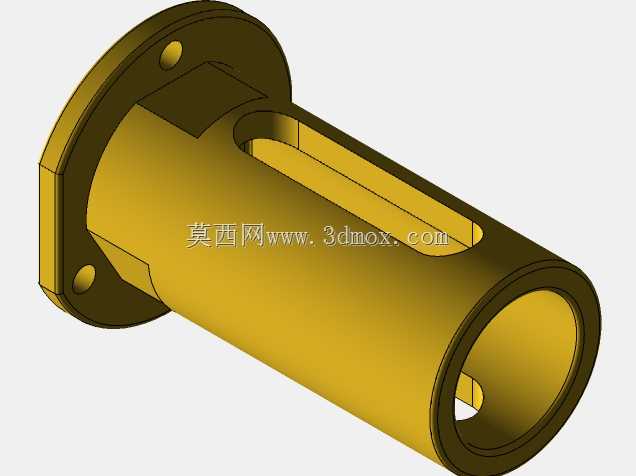

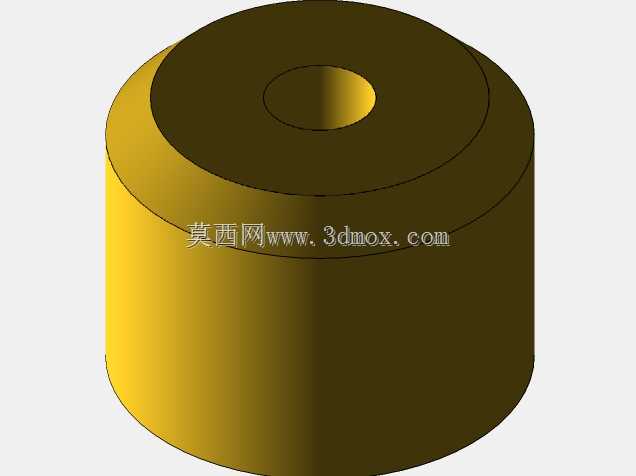

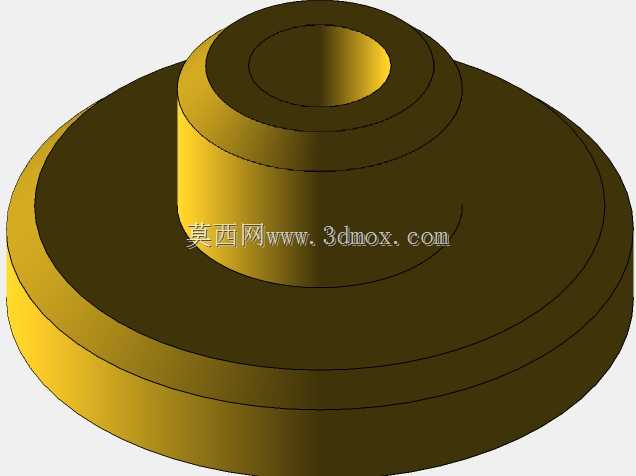

　　这款V型双作用蒸汽机的结构设计，核心围绕小功率蒸汽动力输出场景的实际需求展开，可适配小型教学演示装置、复古动力模型、微型动力试验台等场景的动力单元需求，能够将蒸汽的压力能通过机械结构转换为旋转机械能输出。从结构布局来看，采用V型双缸排布的设计思路，有效压缩了整机的横向安装尺寸，相比直列双缸结构，整机宽度缩减近三成，同时双缸错相位做功的设计，能够大幅降低单缸做功时的扭矩波动，让动力输出过程更平顺，减少输出轴的转速脉动，降低后续连接传动机构的冲击载荷。双作用的结构设计意味着活塞的上下两个腔室均可进汽做功，相比单作用蒸汽机，同等缸径与蒸汽压力参数下，输出扭矩可提升40%以上，蒸汽能量利用效率也有明显提升，

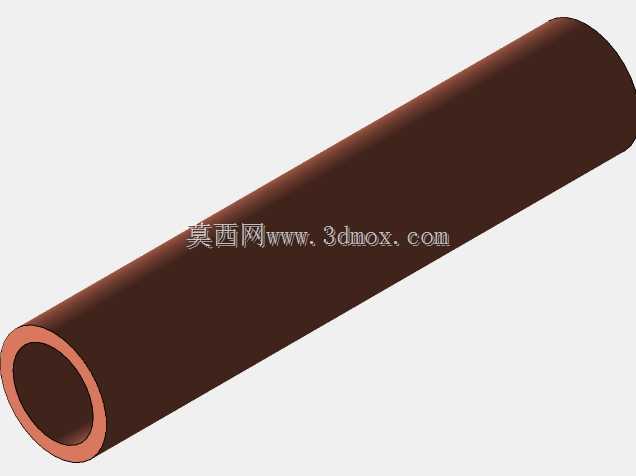

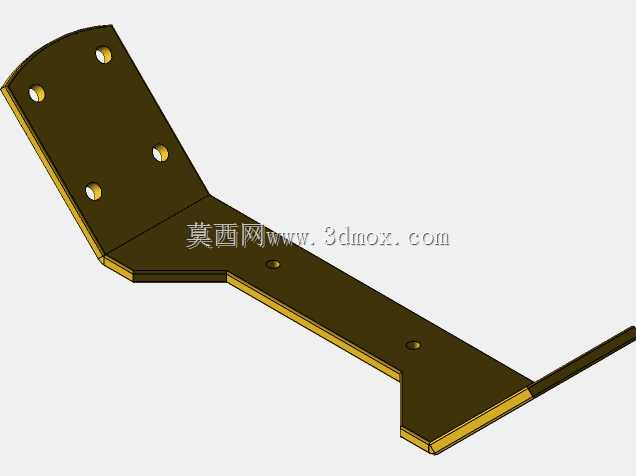

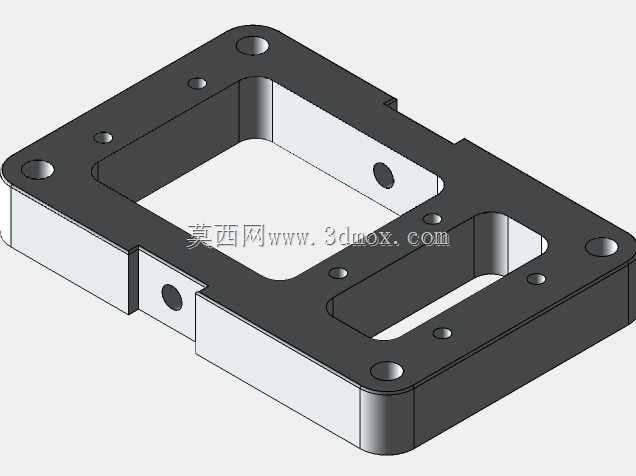

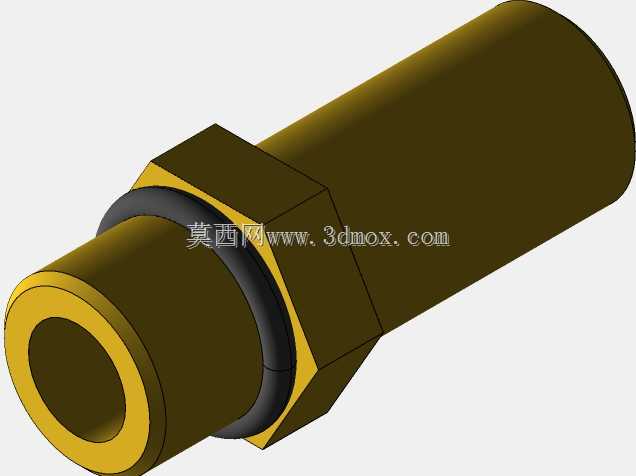

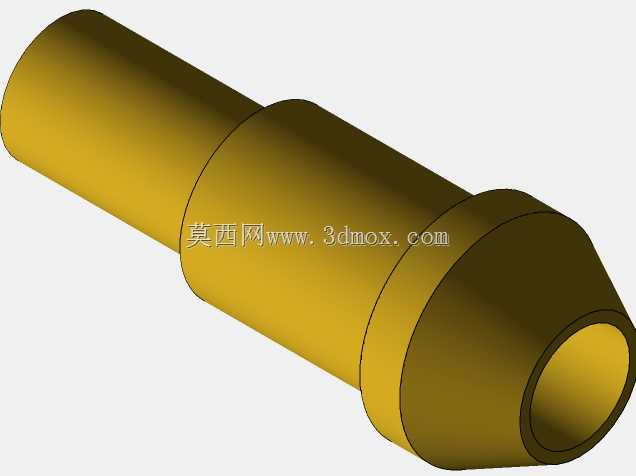

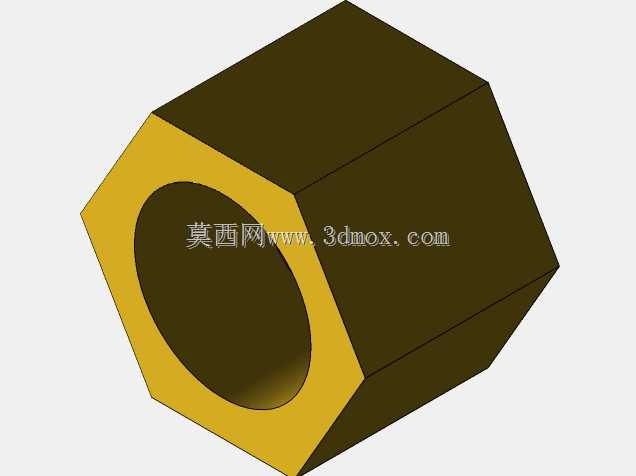

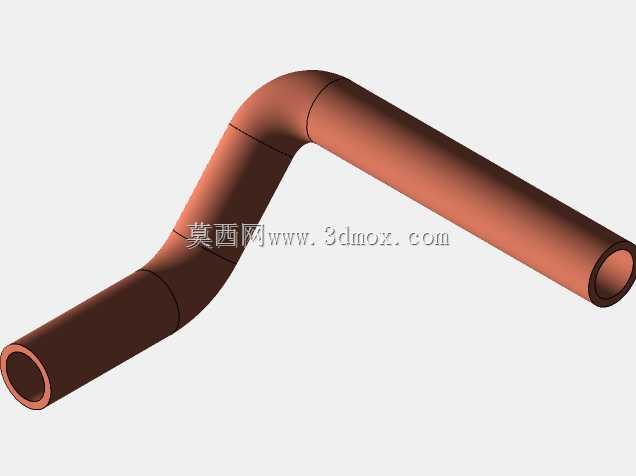

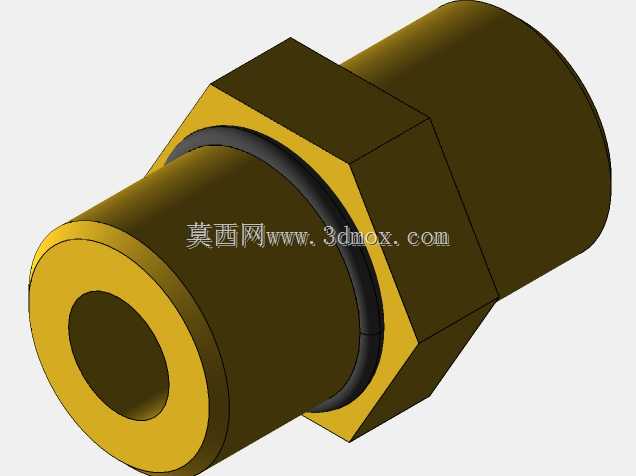

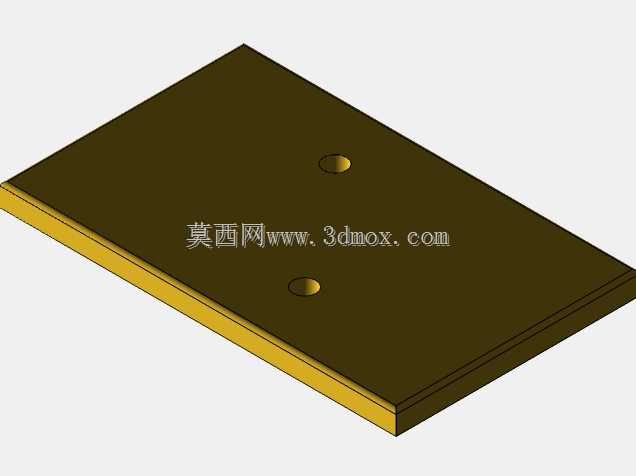

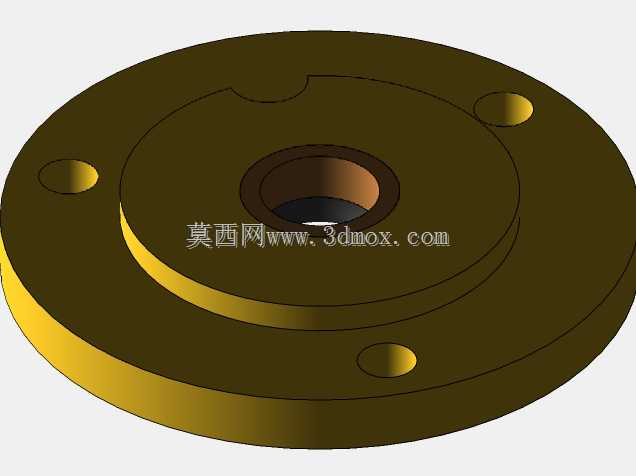

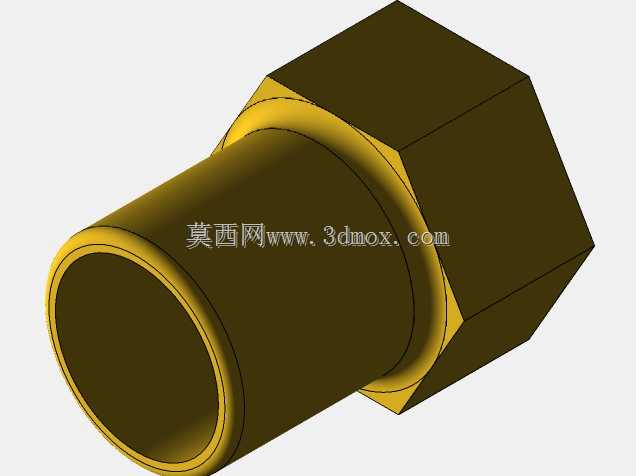

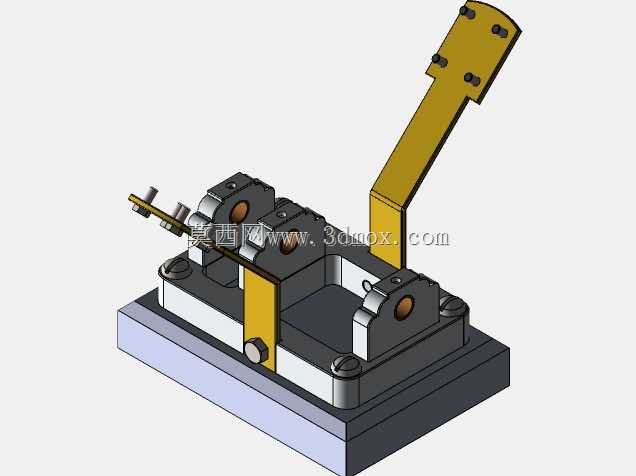

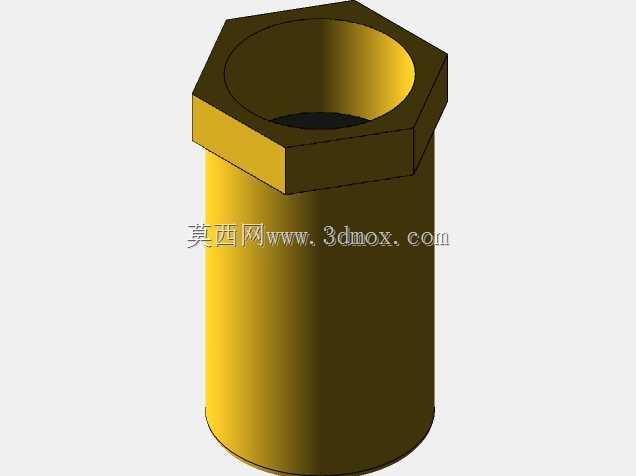

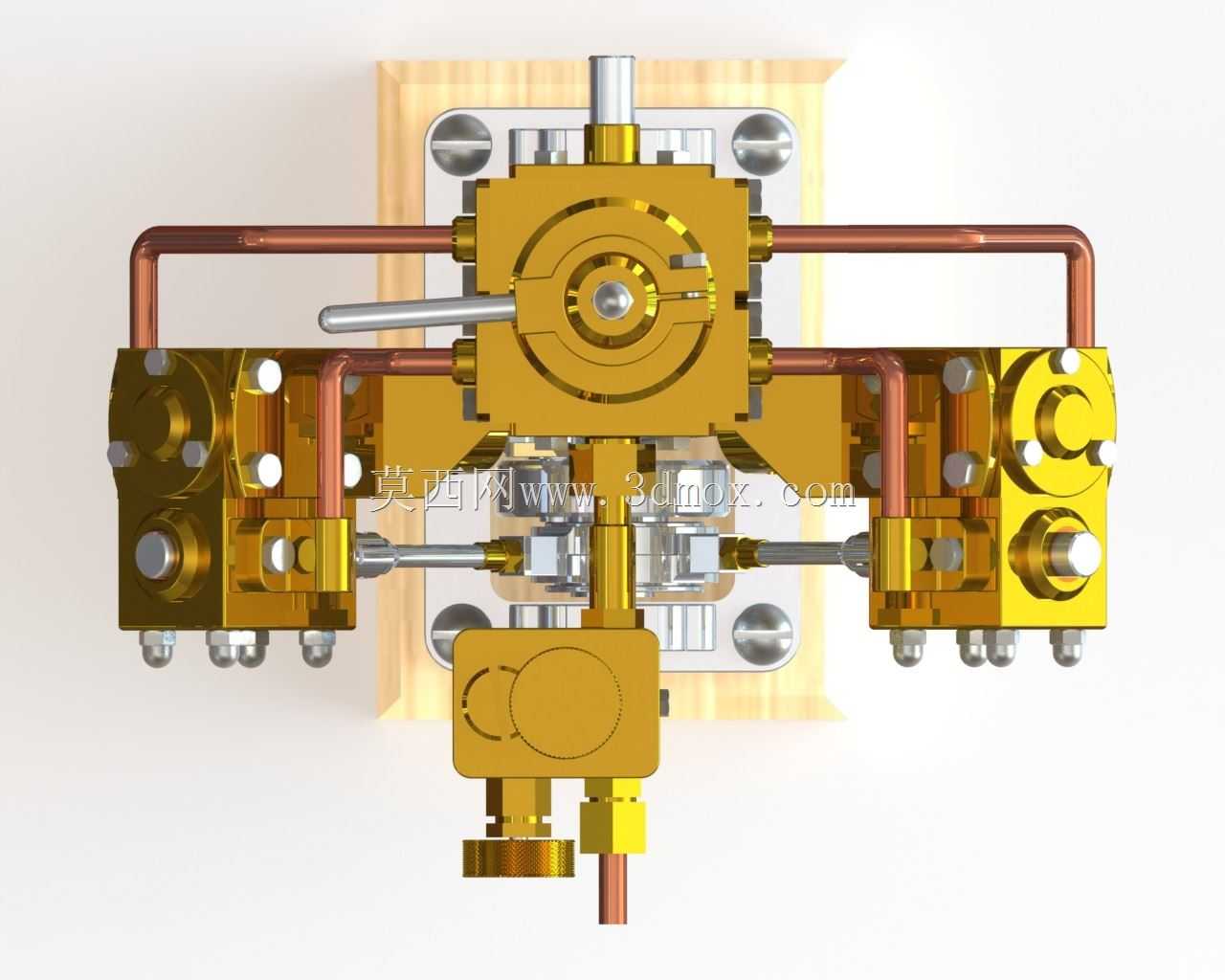

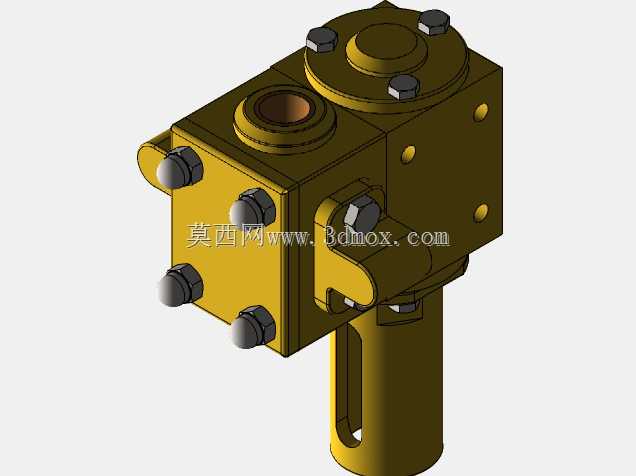

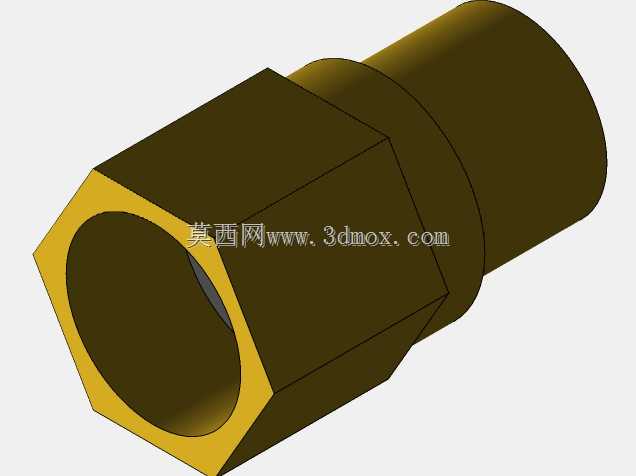

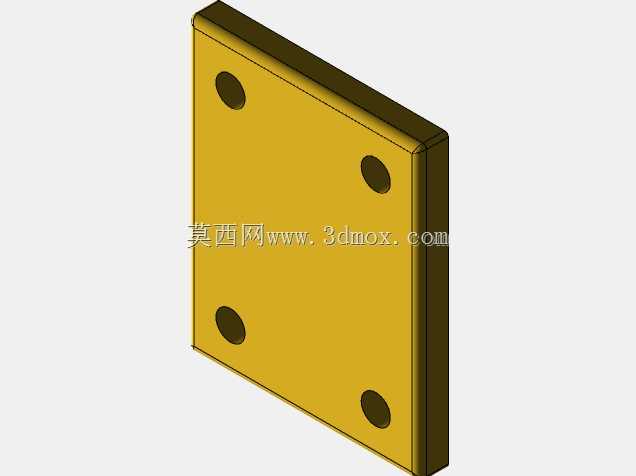

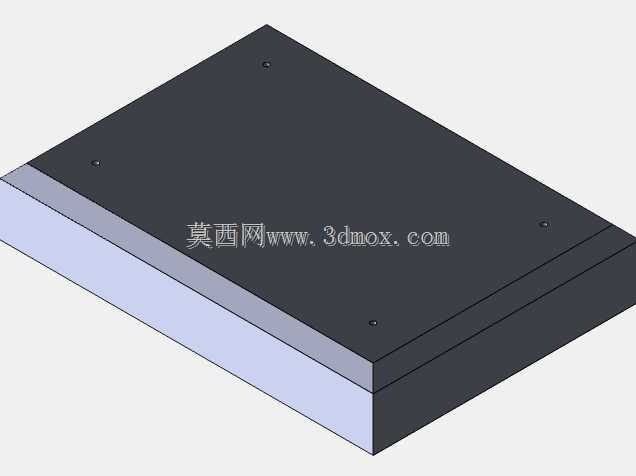

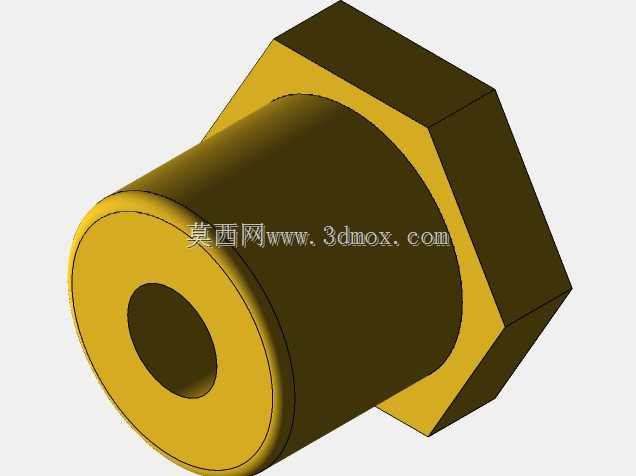

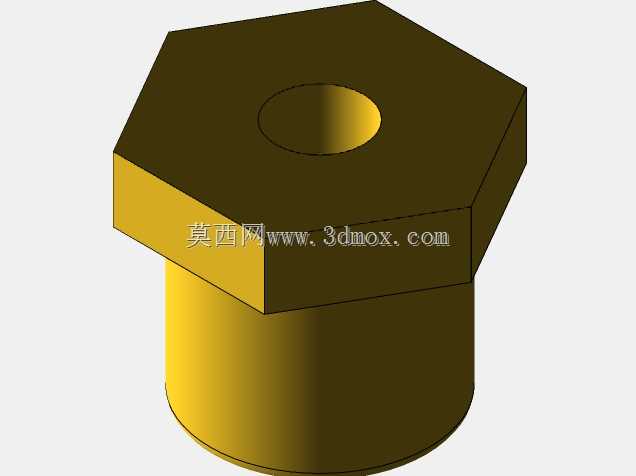

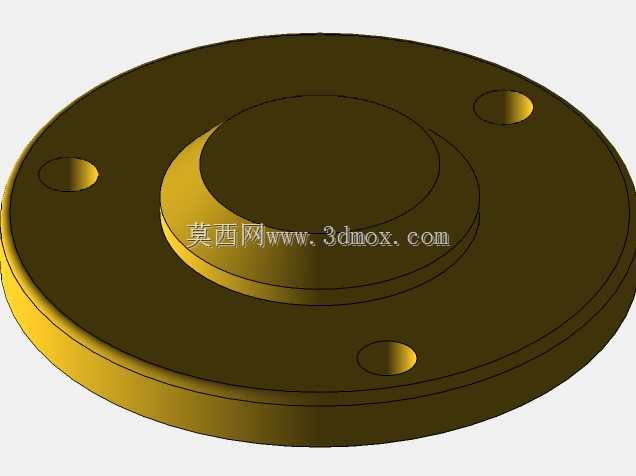

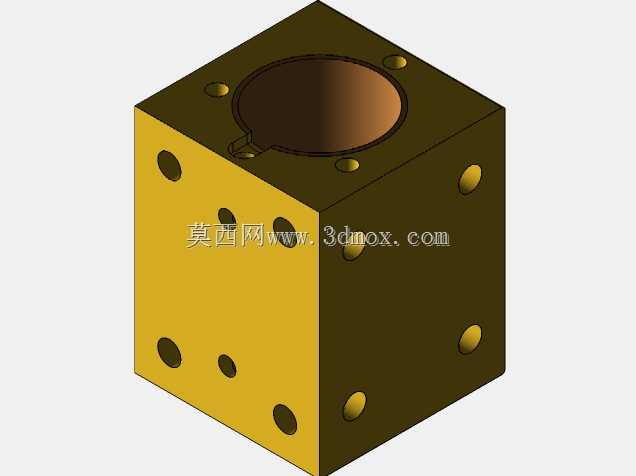

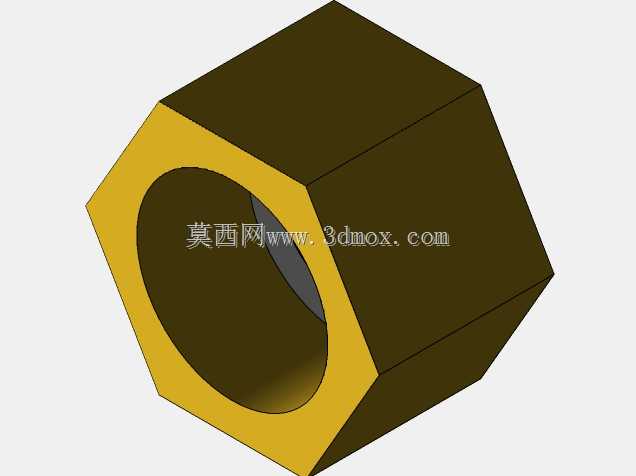

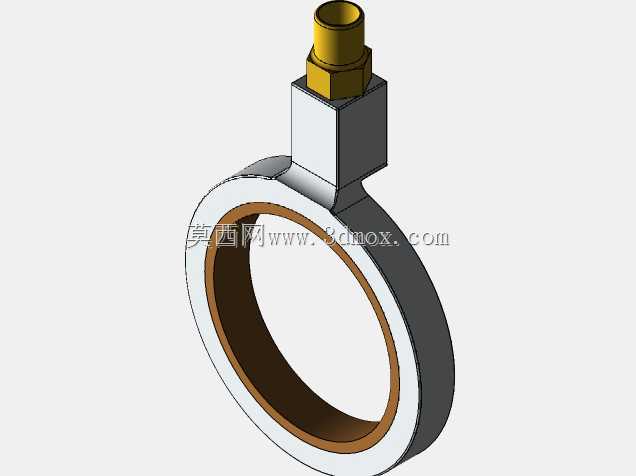

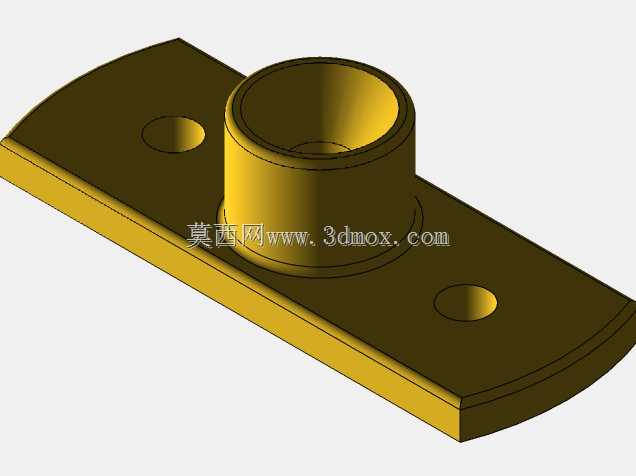

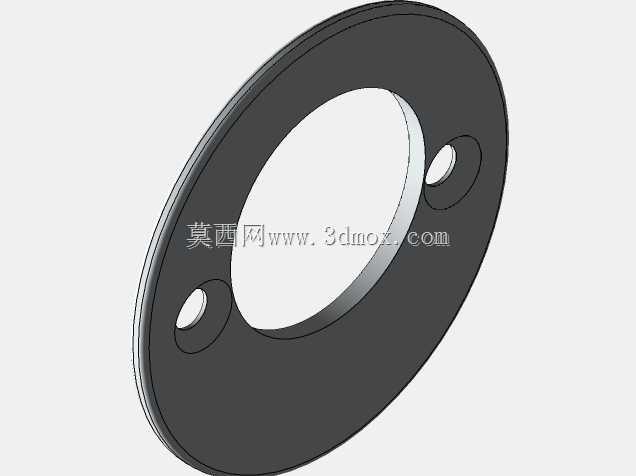

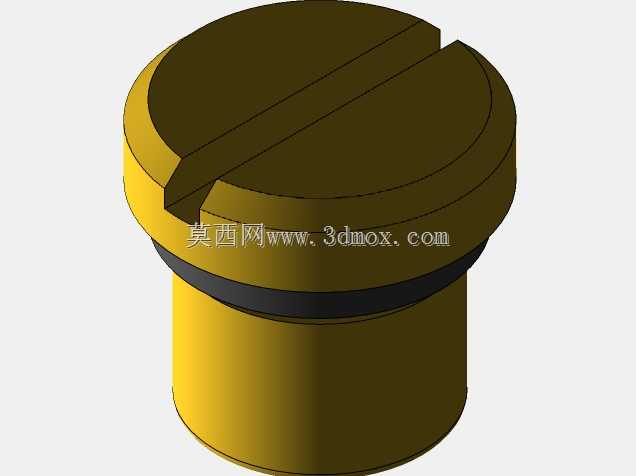

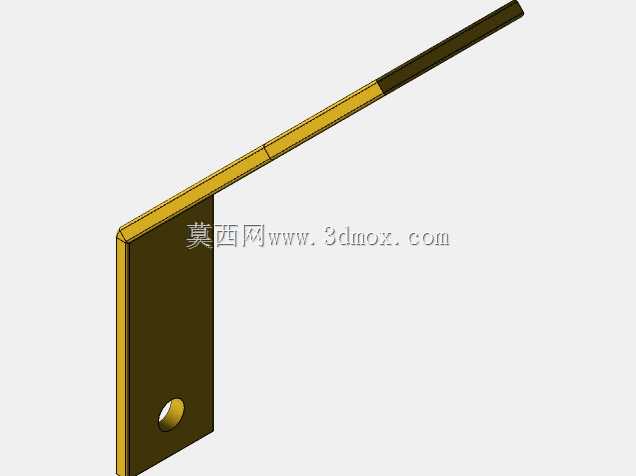

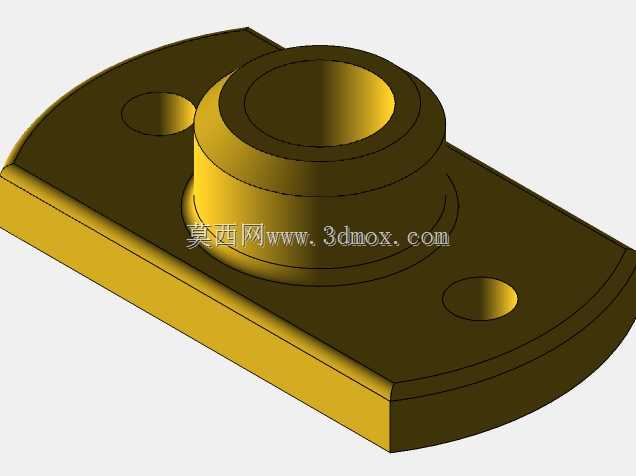

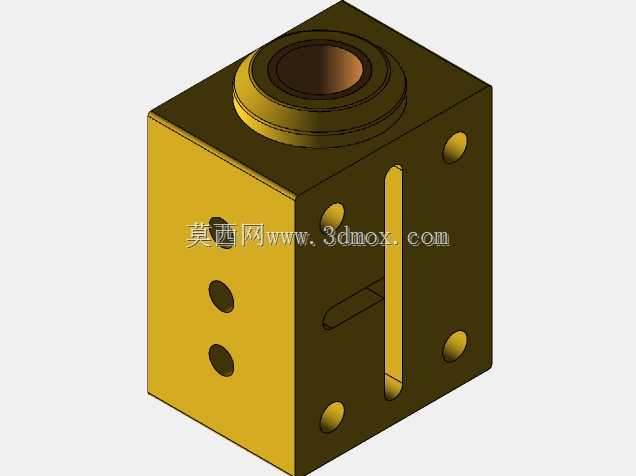

　　活塞往复运动的两个行程都能对外输出动力，避免了单作用结构回程空程的动力浪费。整机的外部管路采用硬管弯折排布，走线路径避开了运动部件的运动包络，所有管路连接位置都预留了密封安装位，可适配常规的管接头密封方案，避免蒸汽泄漏影响做功效率。缸体部分的紧固件采用对称排布设计，既保证了缸盖与缸体之间的压紧力均匀分布，防止局部密封失效，也为后续的拆装维护预留了足够的扳手操作空间，不需要特殊工装即可完成缸体部分的拆解检修。底部的安装基座采用实木垫脚加金属安装底板的组合结构，金属底板承担所有运动部件的定位支撑，保证各轴系的同轴度符合设计要求，实木垫脚则起到隔振作用，降低设备运行时的振动传递到安装台面，同时也划定了整机的安装边界，

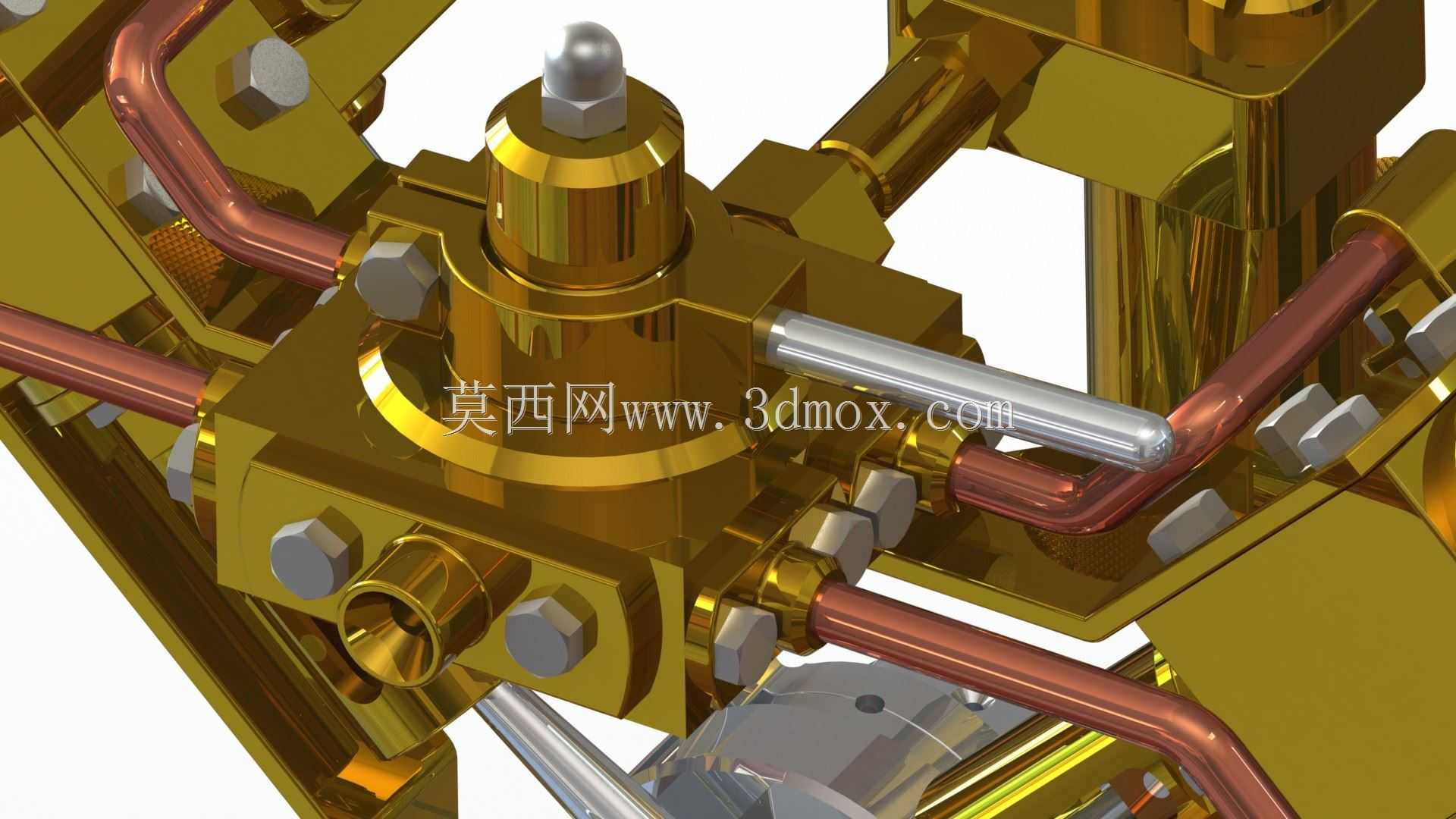

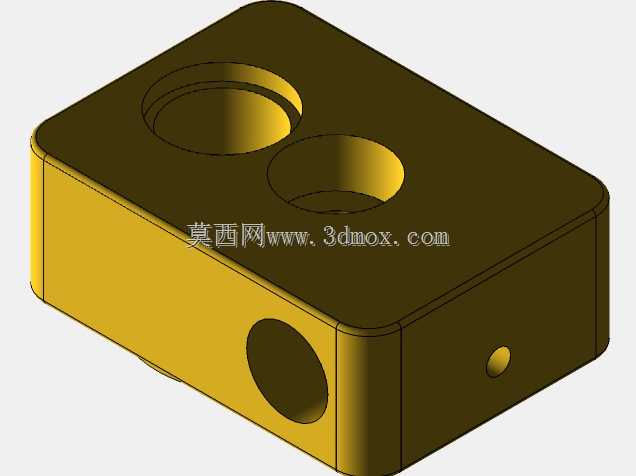

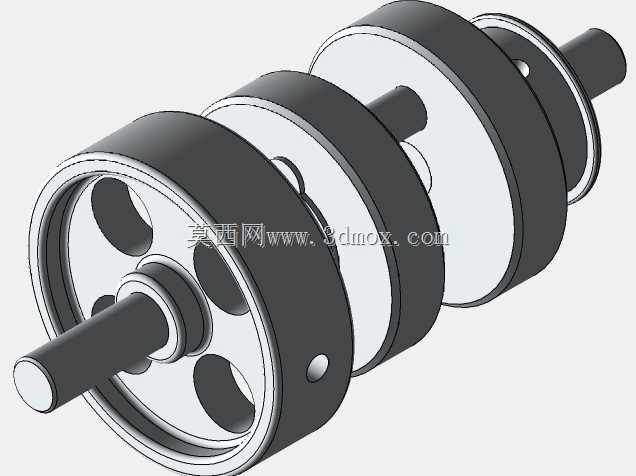

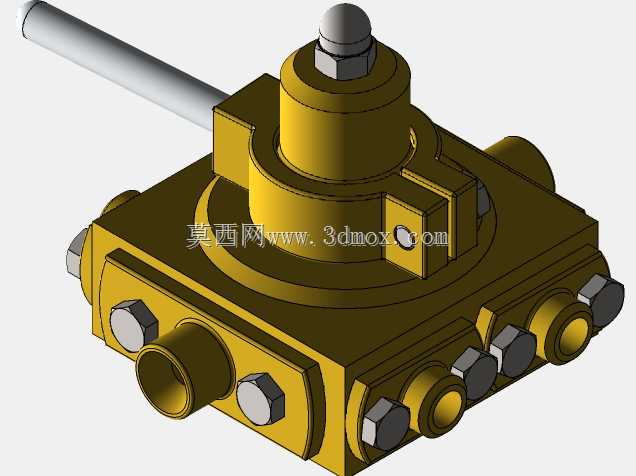

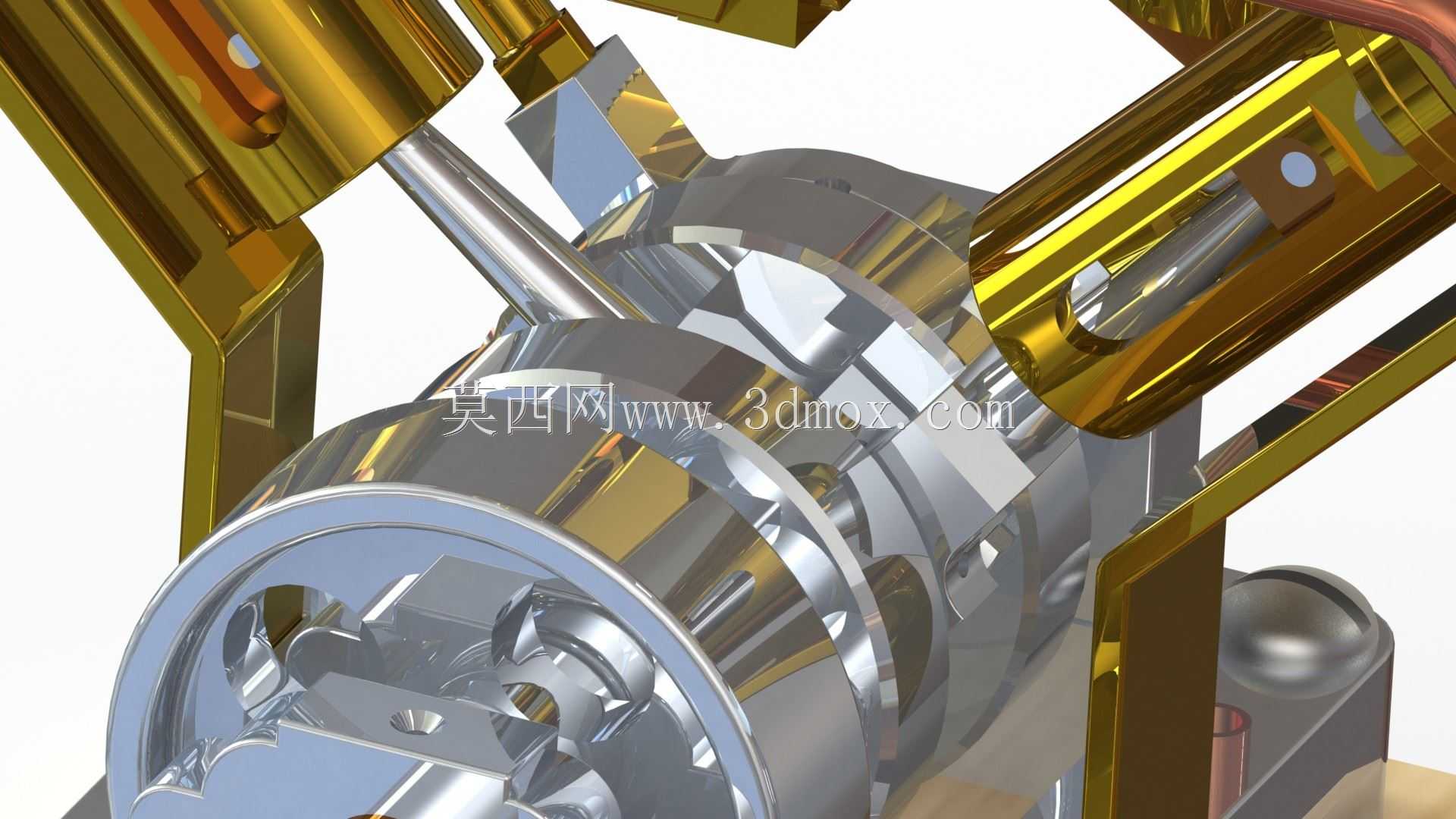

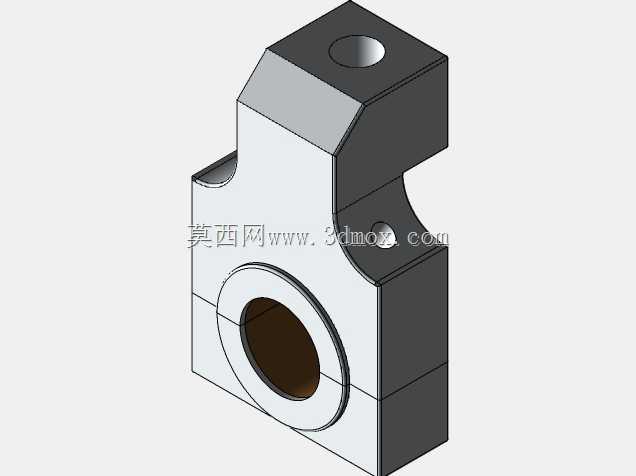

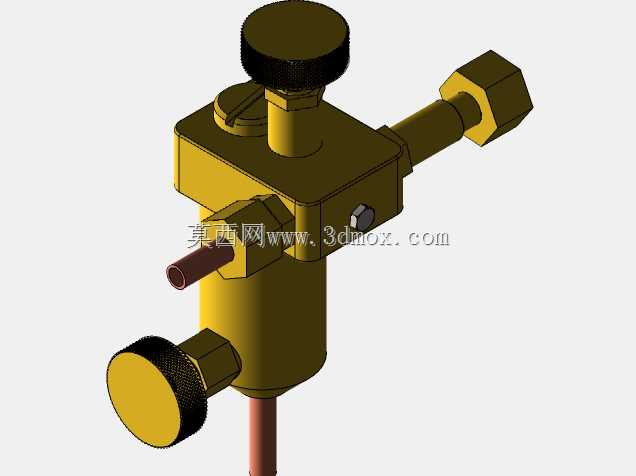

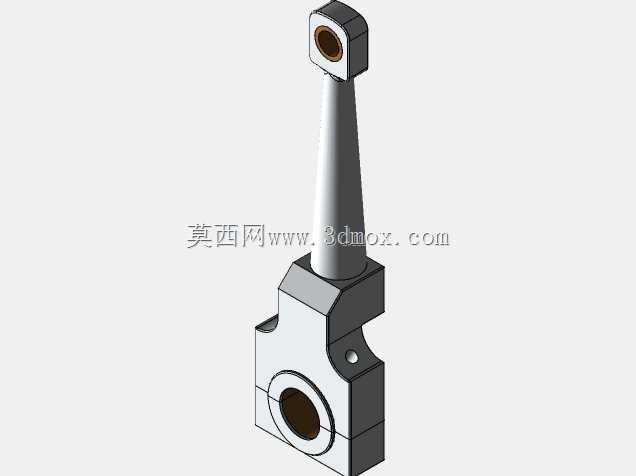

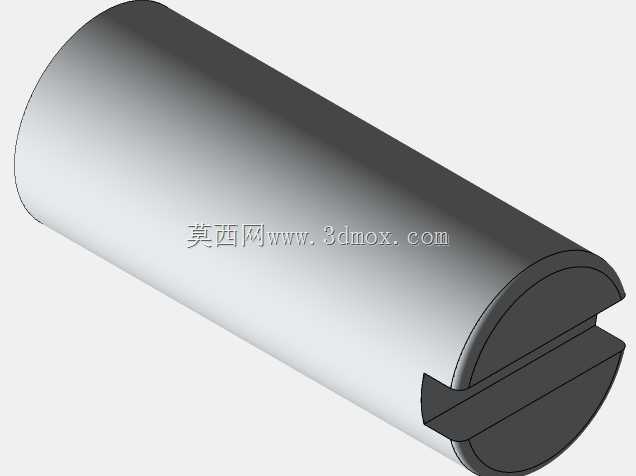

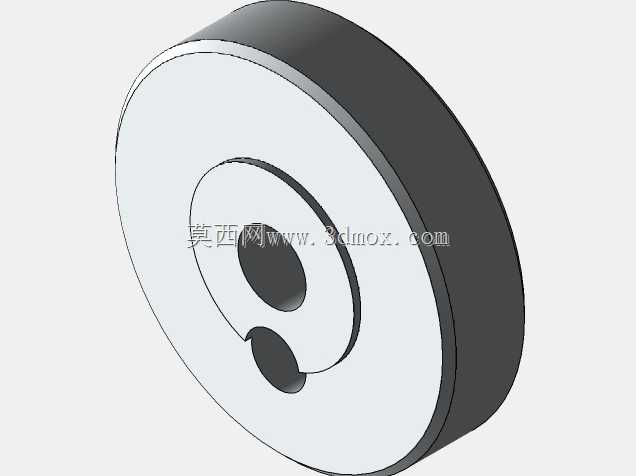

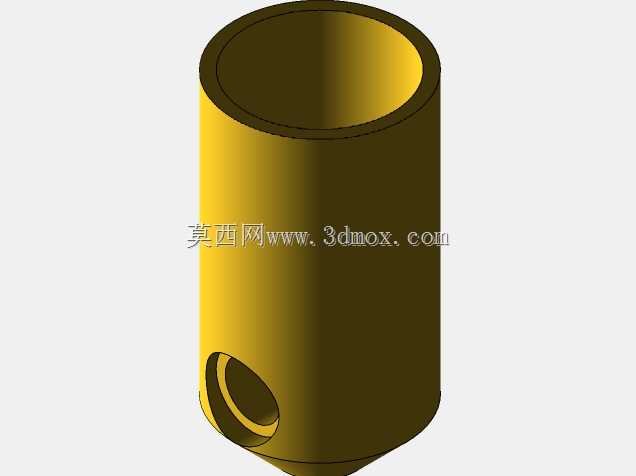

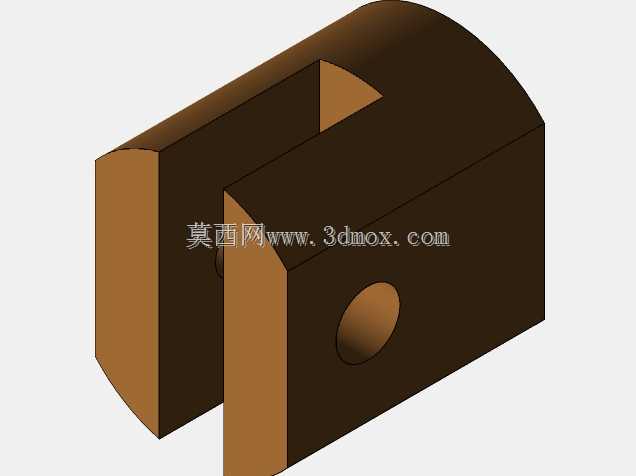

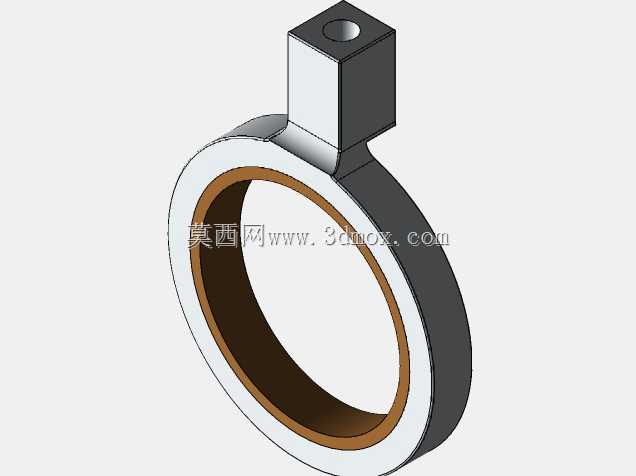

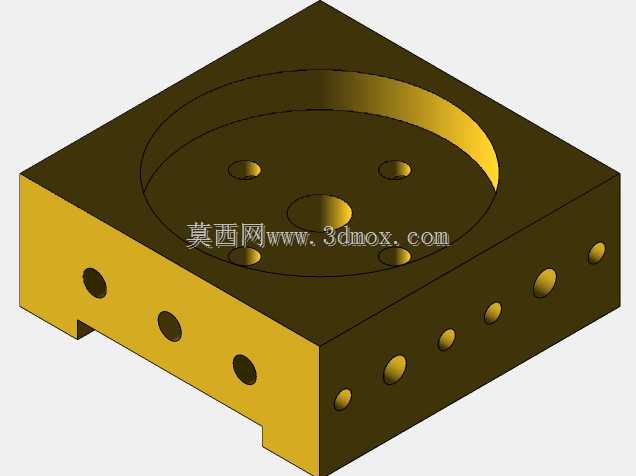

　　安装时只需要匹配基座的四个固定孔位即可完成定位，不需要额外调整各部件的相对位置。配气机构集成在缸体顶部的安装座上，与缸体的进排气通道直接连通，减少了管路的弯折长度，降低蒸汽输送过程中的压力损失，配气阀的运动与活塞运动通过联动机构实现相位匹配，保证进排气的 timing 准确，避免蒸汽短路影响做功效率。曲轴连杆机构的运动副都预留了润滑脂加注位置，可在不拆解整机的情况下完成日常润滑维护，延长设备的无故障运行时间。整机的外形轮廓规整，没有突出的尖锐结构，所有运动部件都在基座的支撑范围内，安装时不需要额外预留过大的安全避让空间，适合在桌面级试验台、展示台等空间有限的场景下安装使用。
