单缸内燃动力机构三维结构设计

　　这套单缸动力结构的三维建模，完整还原了往复式内燃机核心的运动传递逻辑，可直接用于小型通用动力设备的结构教学、原理验证以及改装方案的前置校核工作。从实际工程应用场景来看，这类单缸结构广泛适配小型发电机组、园林植保机械、迷你摩托、农用微耕设备等对动力单元体积、自重有严格限制的场景，相比多缸动力结构，它的零部件数量更少，维护门槛更低，在小功率输出区间的燃油经济性表现更突出。

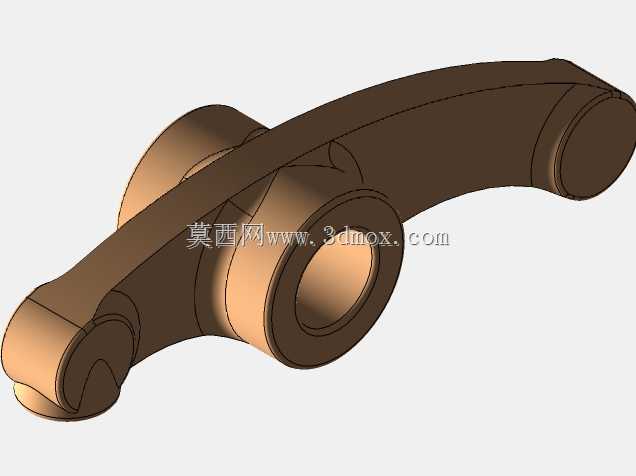

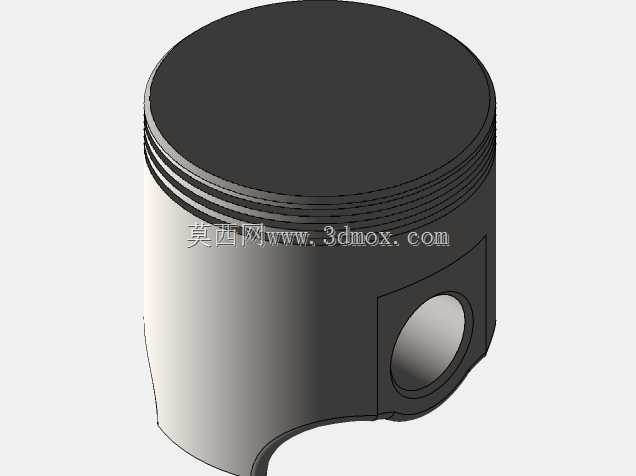

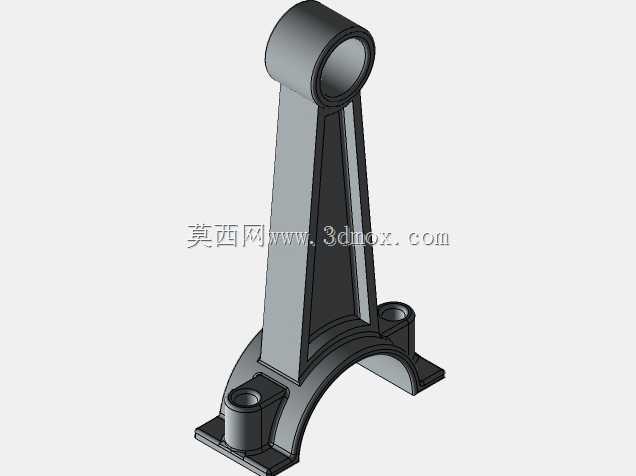

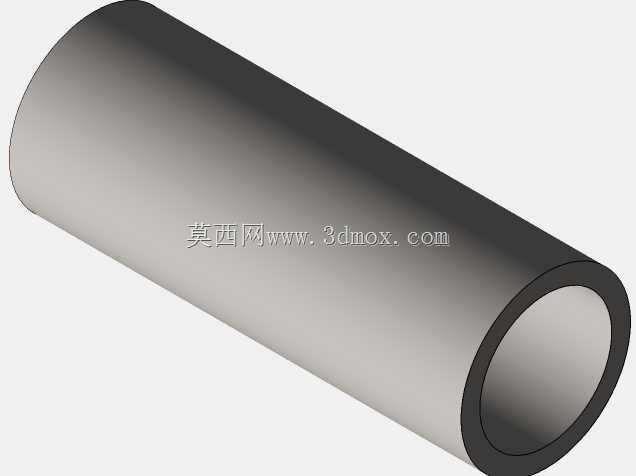

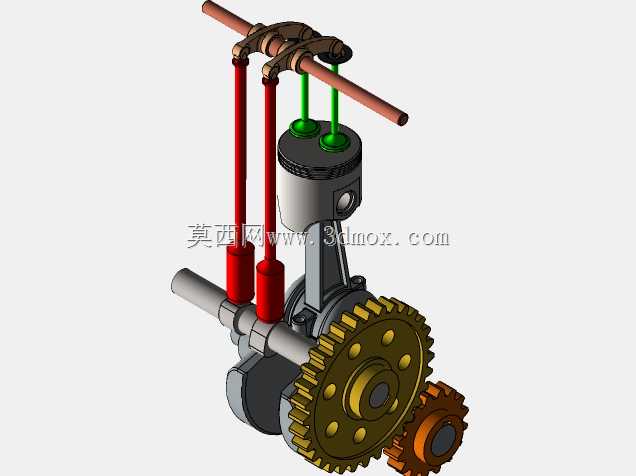

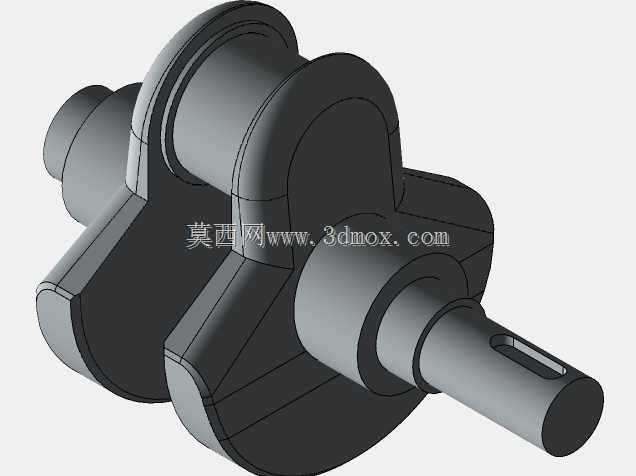

　　整套结构的设计围绕曲柄连杆的运动转换核心展开，建模过程中严格对齐了活塞往复行程与曲轴回转半径的匹配关系，活塞销与连杆小头的配合间隙、连杆大头与曲轴曲柄销的轴瓦安装位都做了精确的结构预留，避免运动过程中出现干涉卡滞。配气侧的顶杆传动结构与齿轮正时系统做了同步的相位匹配，进排气门的升程、弹簧预紧位都按照实际工作状态做了装配约束，转动曲轴即可完整模拟从进气、压缩、做功到排气的全周期动作，能直观观察气门开闭与活塞运动的正时对应关系。

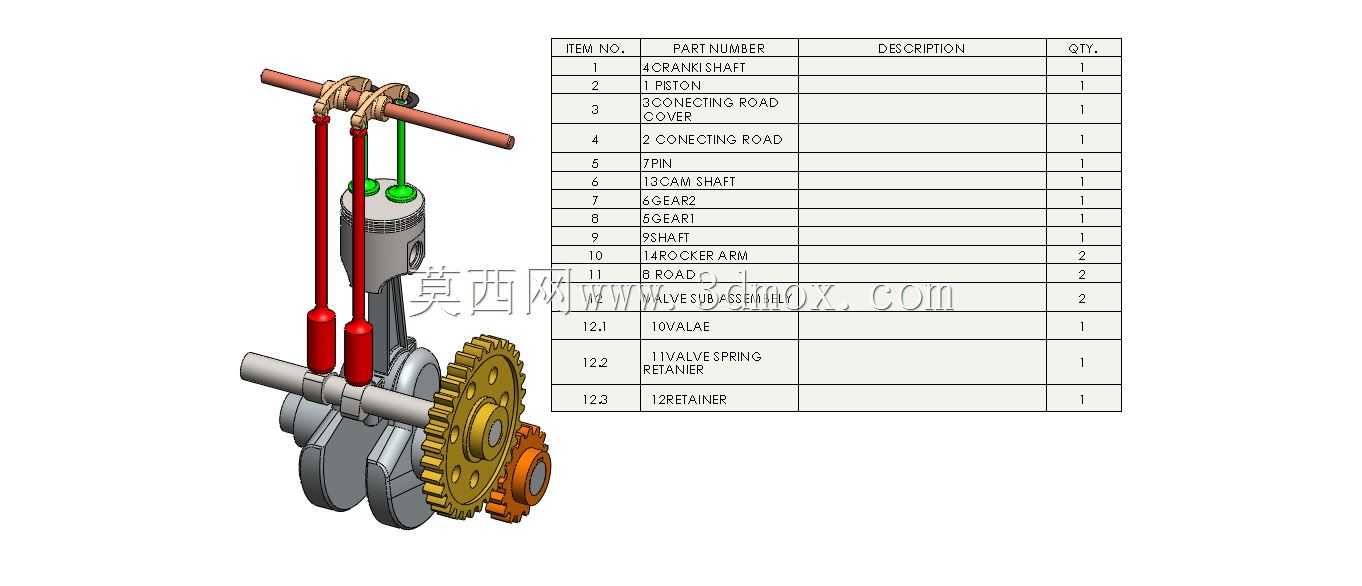

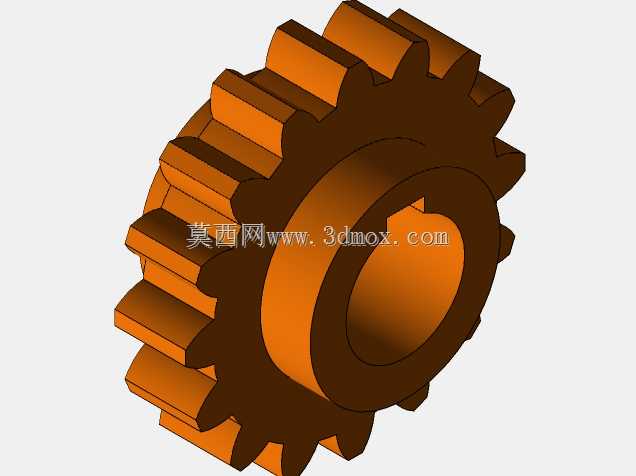

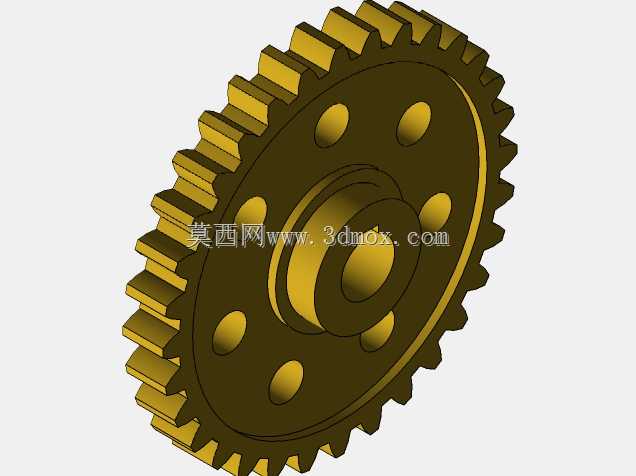

　　从安装边界来看，整套动力单元的输出端为齿轮轴结构，可直接对接负载传动齿轮或皮带轮，缸体侧面预留了标准的安装固定孔位，适配通用小型动力设备的机架安装尺寸，不需要额外做转接结构设计。齿轮传动组的模数、齿宽都按照小功率输出的扭矩需求做了匹配，啮合侧隙预留了合理的热膨胀余量，长时间运转不会出现齿面卡滞或异常磨损。建模时对每个零部件的装配层级做了清晰划分，既可以拆分查看单个零件的结构细节，也可以做整体的运动仿真验证，对于刚接触内燃机结构设计的从业者来说，能快速理解动力传递的核心逻辑，也可作为小型动力设备改型设计的基础结构参考，省去从零开始搭建基础结构的重复工作，直接在此基础上调整缸径、行程、配气相位等参数即可适配不同的功率输出需求。
