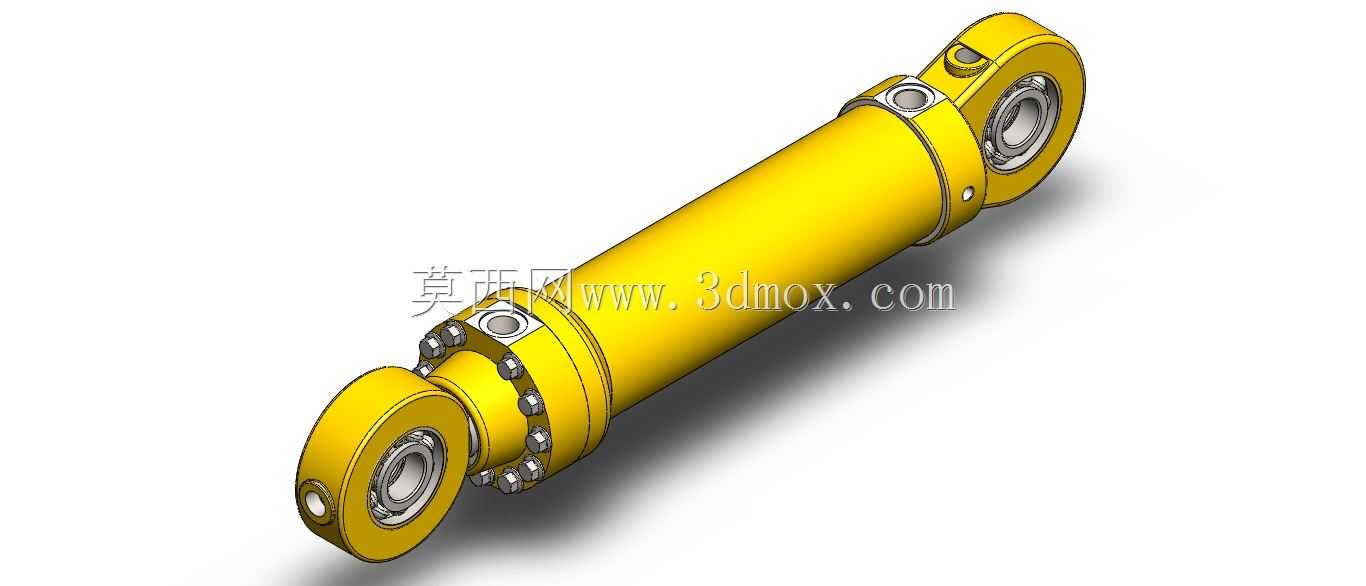

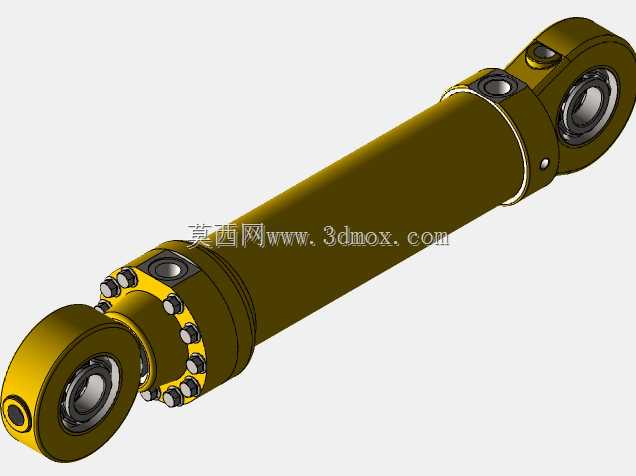

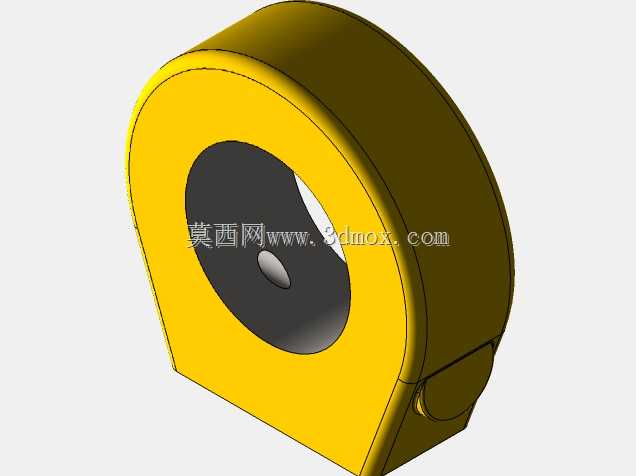

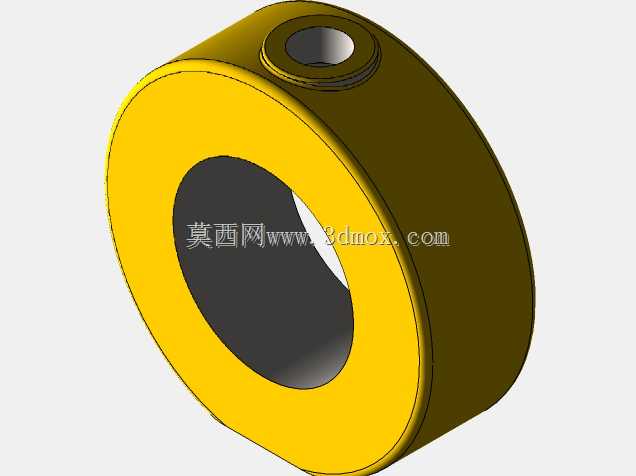

这款单活塞液压缸的三维结构,完全围绕工程机械重载往复驱动的实际工况搭建,两端铰接的安装结构,是为了适配作业过程中存在小幅角度摆动的安装位,常见于挖掘机动臂斗杆驱动、装载机举升机构、重型自卸车货箱翻转、工程钻机进给机构这类需要直线推拉力输出、同时安装端点存在随动摆角的场景。从功能特性来看,该结构为双作用单活塞设计,可通过压力油进出无杆腔、有杆腔分别实现伸出与缩回动作,无杆腔作用面积大,伸出时可输出更大推拉力,适配重载举升、挤压的作业需求,有杆腔作用面积小,缩回动作速度更快,能够缩短作业空行程的时间消耗。设计过程中,首先明确了安装边界:两端耳环内孔为铰接销轴安装位,建模时预留了标准关节轴承的安装空间,避免后期装配出现干涉;缸筒外径、

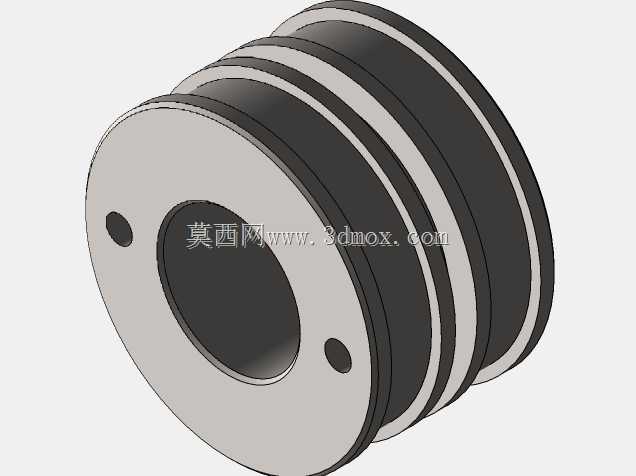

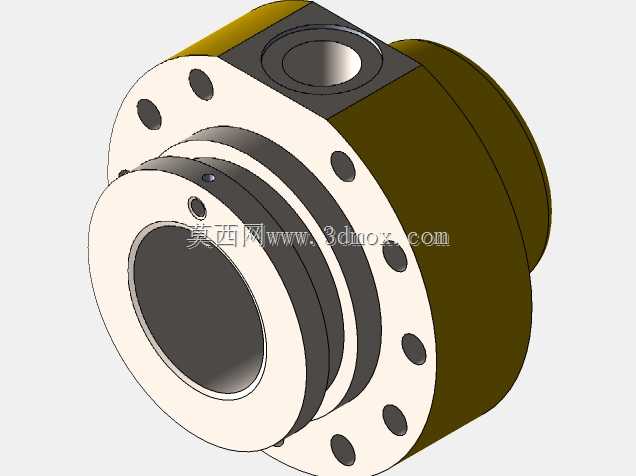

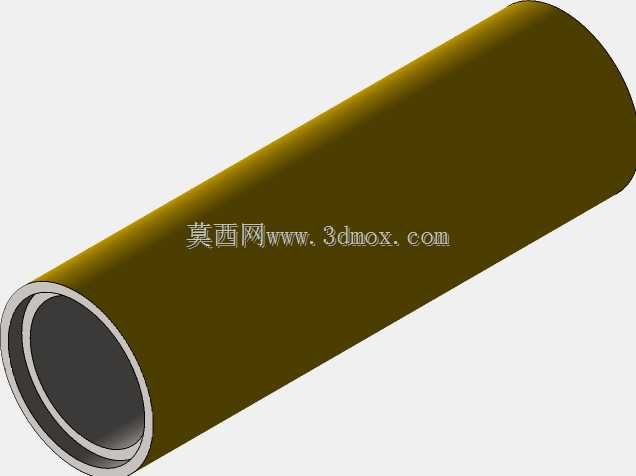

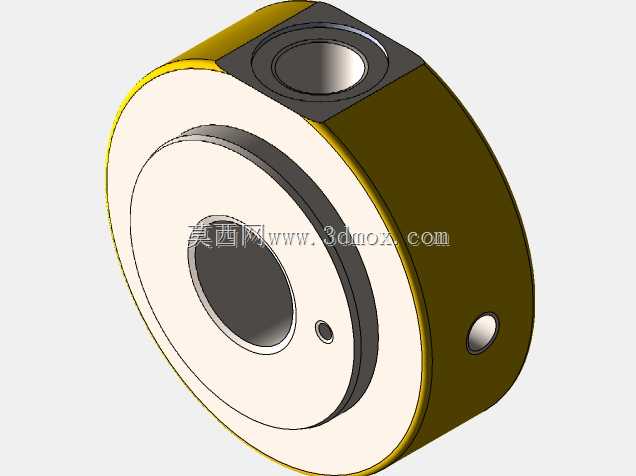

活塞杆直径的比例参考了中高压液压系统的常用参数,缸筒外部的法兰螺栓排布,按照额定工作压力下的密封压紧力计算螺栓间距与规格,保证端盖密封处不会出现渗漏;活塞杆端的密封沟槽尺寸严格遵循密封件的安装规范,同时在缸筒两端设置了缓冲节流槽,避免活塞运行到行程端点时出现刚性撞击,延长密封件与缸体的使用寿命。外形尺寸方面,整体长度匹配常规100-150mm行程的重载油缸参数,缸体外径控制在适配通用安装支架的范围内,两端耳环的中心距在全伸、全缩状态下的差值即为有效工作行程,建模时特意还原了缸体外壁的工艺孔、油管安装位的细节,所有连接螺栓的露头长度、螺母防松结构都按照实际装配要求还原,没有出现建模常见的干涉、漏做工艺结构的问题。

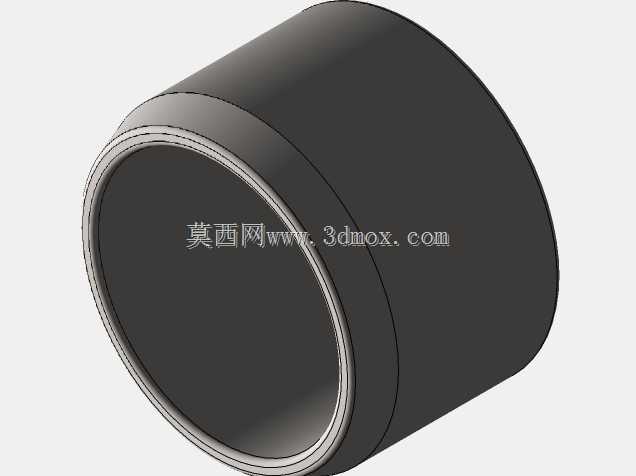

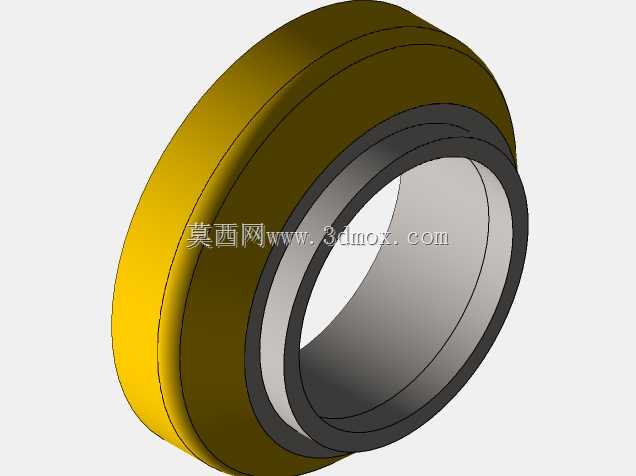

对于液压系统设计人员来说,这个结构可以直接复用在中小型工程机械的液压驱动回路选型参考中,建模人员也可以通过这个结构理解铰接式油缸的装配层级:从耳环关节轴承、活塞杆、活塞密封件、缸筒、端盖螺栓到导向套的装配顺序,每个配合面的公差带选取逻辑都能在模型结构中找到对应依据,比如导向套与活塞杆的配合选用间隙配合加密封件,缸筒与端盖的法兰连接靠螺栓预紧力实现端面密封,这些细节都完全符合实际液压元件的制造与装配要求,没有脱离工程实际的理想化设计。
