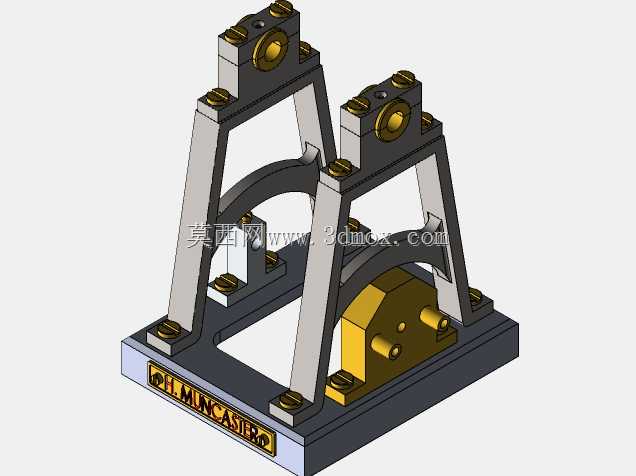

蒙卡斯特往复式蒸汽机结构三维建模

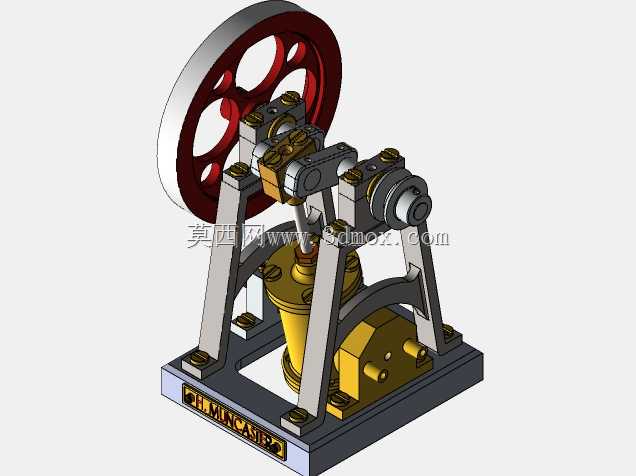

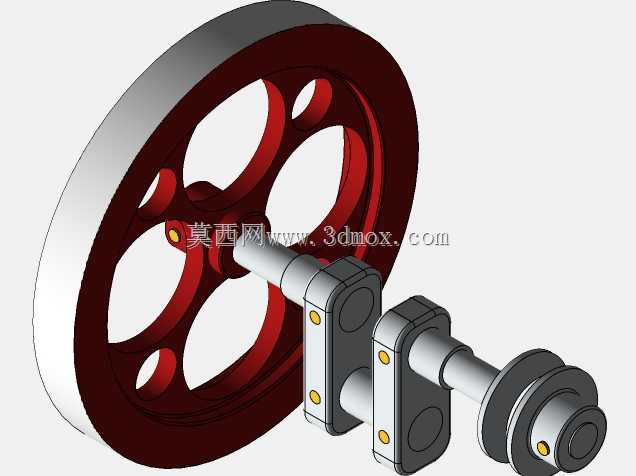

　　这款蒙卡斯特蒸汽机属于小型往复式蒸汽动力装置，在工业场景中常作为教学演示载体、小型动力输出单元，也可用于复古动力装置复刻、热能动力实验平台搭建，部分小型工艺装备也会采用这类结构作为低转速动力源。从实际用途来看，它通过蒸汽压力推动活塞做往复直线运动，再经曲柄连杆机构将直线运动转化为飞轮的旋转运动，可对外输出稳定的低转速扭矩，适配需要恒定低速动力的小型负载。

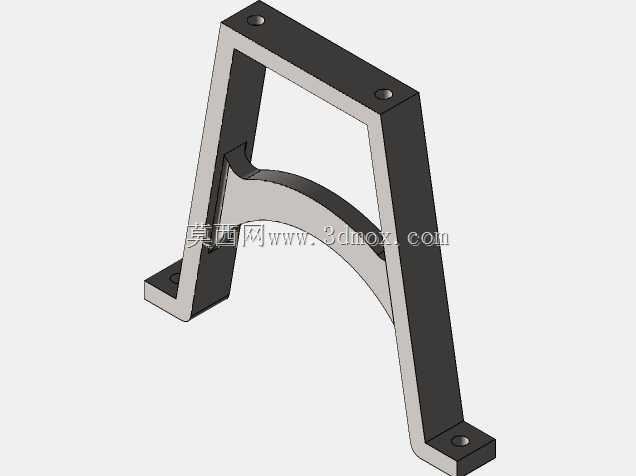

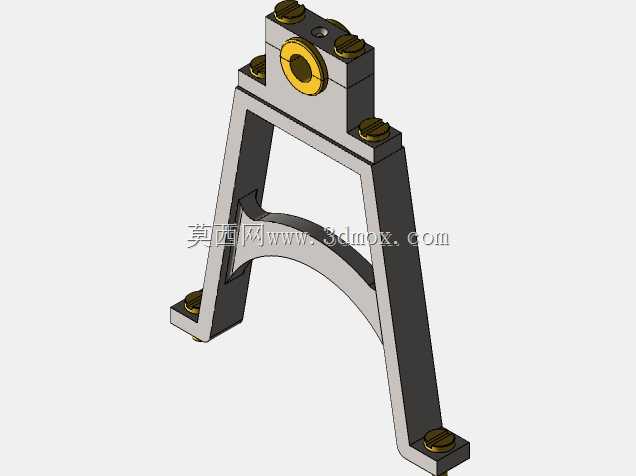

　　从功能特性上看，该结构采用立式单缸布局，配气机构集成在缸体上部，通过摇臂与连杆联动实现进排气的时序控制，大直径带辐条的飞轮可储存转动惯量，有效抵消活塞往复运动的扭矩波动，保证输出轴转动的平稳性；机架采用拱形支撑结构，既为缸体、曲轴、连杆组件提供稳定的安装基准，也预留了足够的检修操作空间，底座为带安装孔的平板结构，可通过螺栓固定在安装基础上，避免运行过程中出现位移。

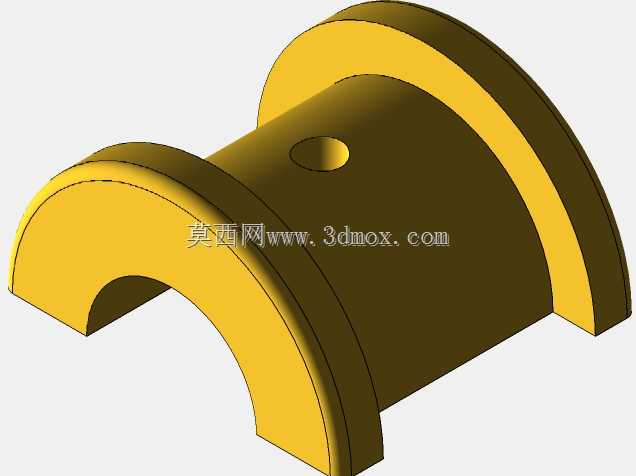

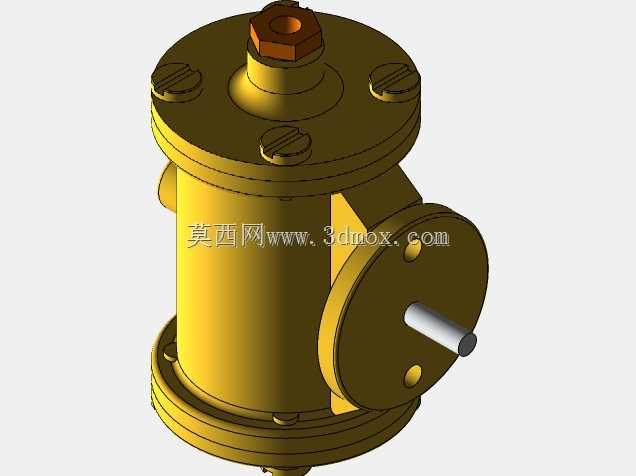

　　设计思路上，建模过程优先还原了各运动部件的装配约束关系：活塞与缸体的同轴度、曲轴的回转中心与活塞运动轴线的垂直度、连杆大小头的铰接间隙都按照实际装配公差做了预留，避免运动仿真过程中出现干涉；缸体外部的散热筋结构、配气阀的滑动配合面、轴承座的安装定位台都做了细节还原，保证模型可直接用于运动仿真、结构受力分析的前置载体。

　　外形尺寸与安装边界方面，整机重心落在底座几何中心范围内，底座的四个安装孔位呈矩形分布，安装时需保证基础平面的平面度误差不超过0.1mm/m，避免机架受力变形导致运动卡滞；飞轮外缘到机架侧面的安全间隙预留充足，外接负载时需保证输出轴与负载轴的同轴度，可通过联轴器补偿少量的安装偏差；整机高度方向的尺寸适配小型实验台架的安装空间，横向宽度不会占用过多台架面积，周边预留100mm以上的操作空间即可满足日常调试、部件拆装的需求。各铰接部位的润滑通道在模型中也做了对应结构还原，实际运行时可通过预留的注油点加注润滑脂，降低运动副的磨损，延长装置的使用寿命。
