冰块型电磁继电器结构三维建模设计

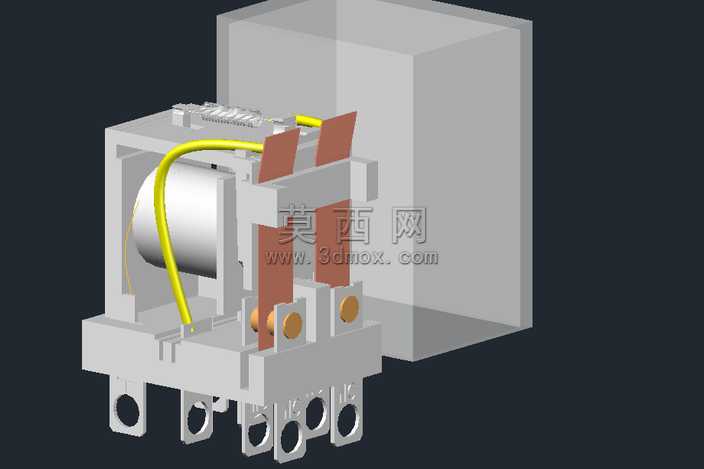

本次建模围绕冰块形态的电磁继电器展开，依托三维建模环境完成整体结构的复刻与细节还原，建模过程中首先梳理电磁继电器的核心组成逻辑，将整体结构划分为电磁驱动单元、触点执行单元、接线固定单元、外壳防护单元四个核心模块，逐一完成各部件的尺寸匹配与结构搭建。电磁驱动单元部分，精准还原了圆柱形线圈绕组的形态，对线圈外侧的绝缘包覆层做了哑光质感的材质处理，搭配亮黄色的引线结构，还原导线的绝缘胶皮质感，引线的弯折弧度完全贴合实际装配的走线逻辑，避免出现生硬的直角转折，还原真实电气元件的布线状态。触点执行单元部分，对三组铜质导电触片做了金属紫铜的材质设置，调整材质的反光度与粗糙度参数，还原铜材的半哑光金属质感，触片下方的圆形接线端子做了金属镀层的亮面材质处理，端子的固定孔位、压接结构都做了精细化建模，还原端子与触片的装配间隙与连接关系。接线固定单元作为继电器的基座部分，采用浅灰色工程塑料的材质设置，还原工业塑料的哑光磨砂质感，基座下方的多组接线通孔做了精准的开孔建模，孔位的排布、基座的加强筋结构都完全参照实物结构完成，保证基座的结构合理性。外壳防护单元采用半透明的浅灰色塑料材质，调整材质的透明度参数，既能够展示外壳的整体轮廓，也可以透过外壳观察内部的组件装配关系，还原冰块造型的通透视觉感受。建模过程中严格遵循电气元件的装配逻辑，所有部件的装配间隙、配合关系都符合实际生产的装配要求，没有出现结构干涉、穿模的问题，各部件的层级关系清晰，可直接用于结构展示、装配教学或者电气方案演示使用。材质渲染阶段针对不同部件的物理属性调整对应的光影参数，金属部件的反光、塑料部件的漫反射、导线的胶皮质感都做了针对性的参数调试，最终呈现的模型结构清晰，细节完整，能够直观展示该款冰块继电器的内部构造与外部形态。
