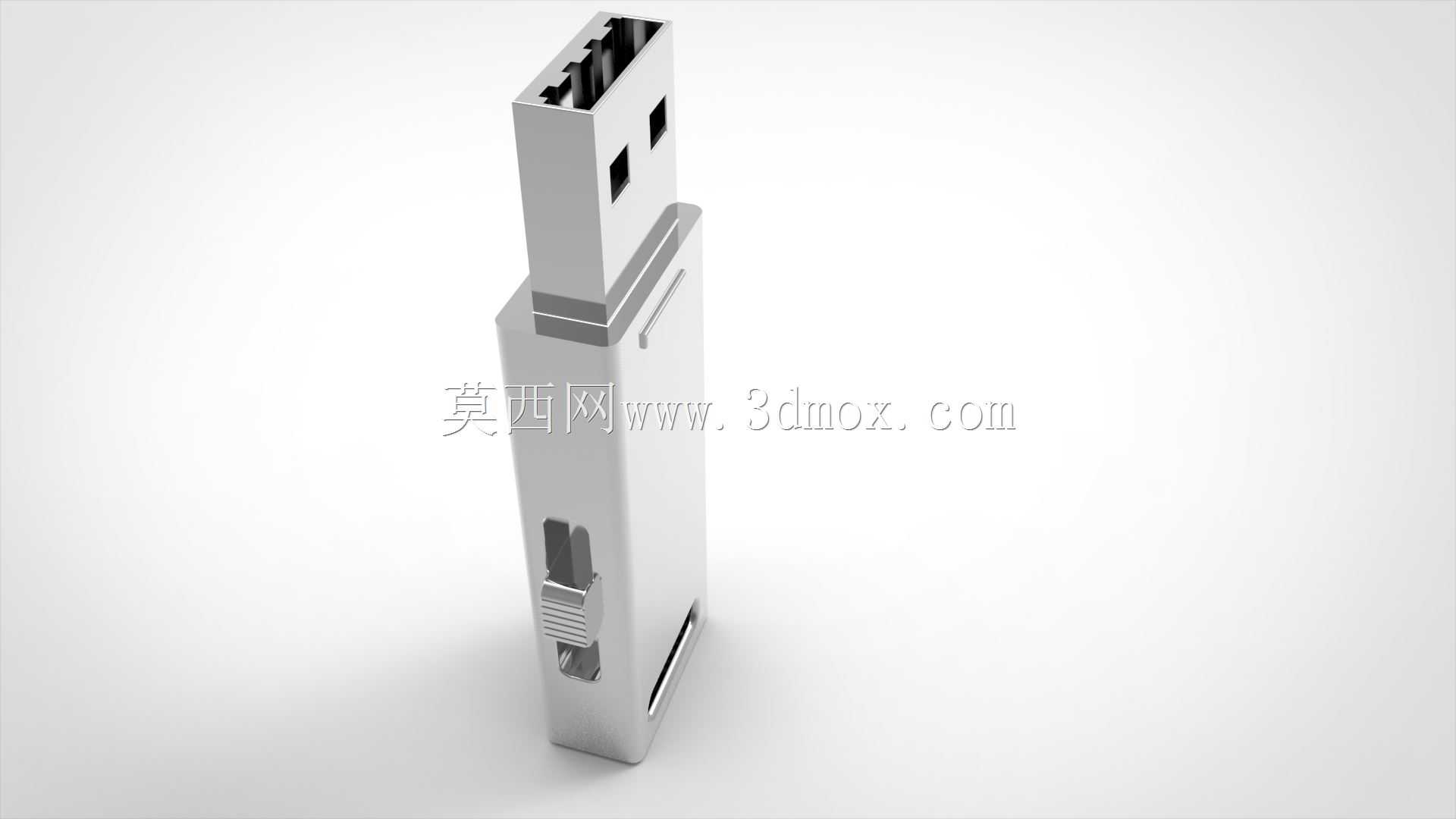

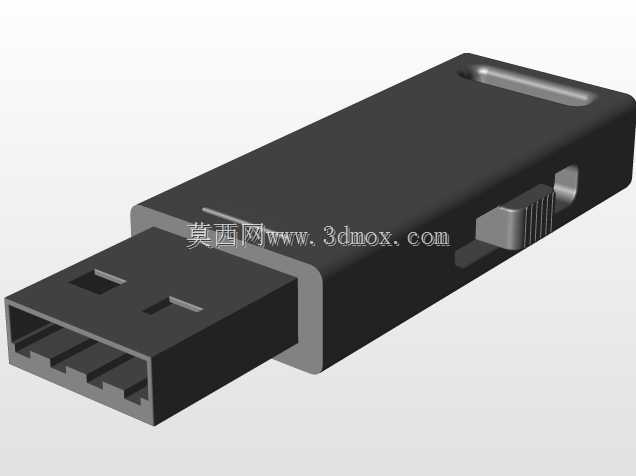

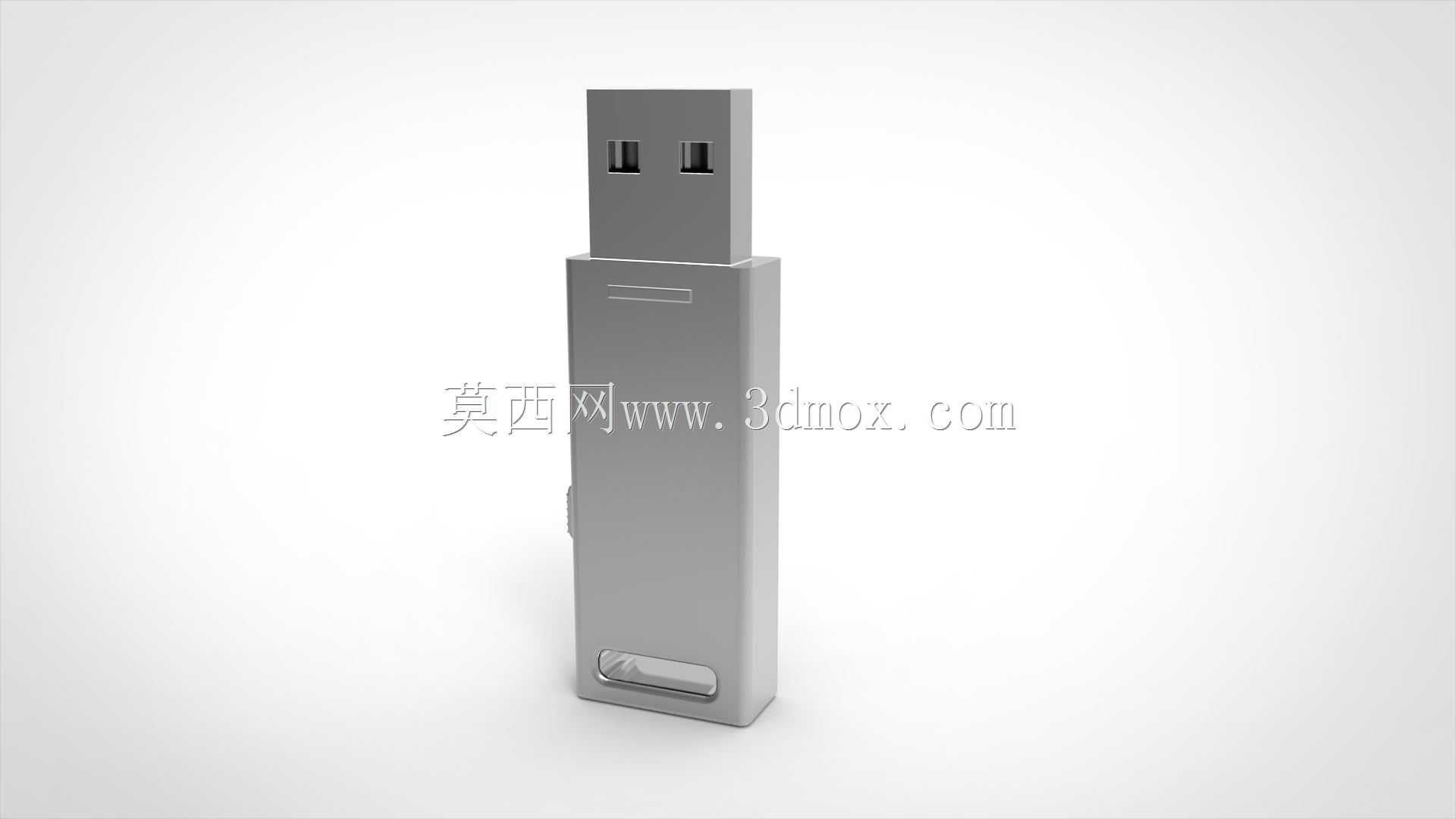

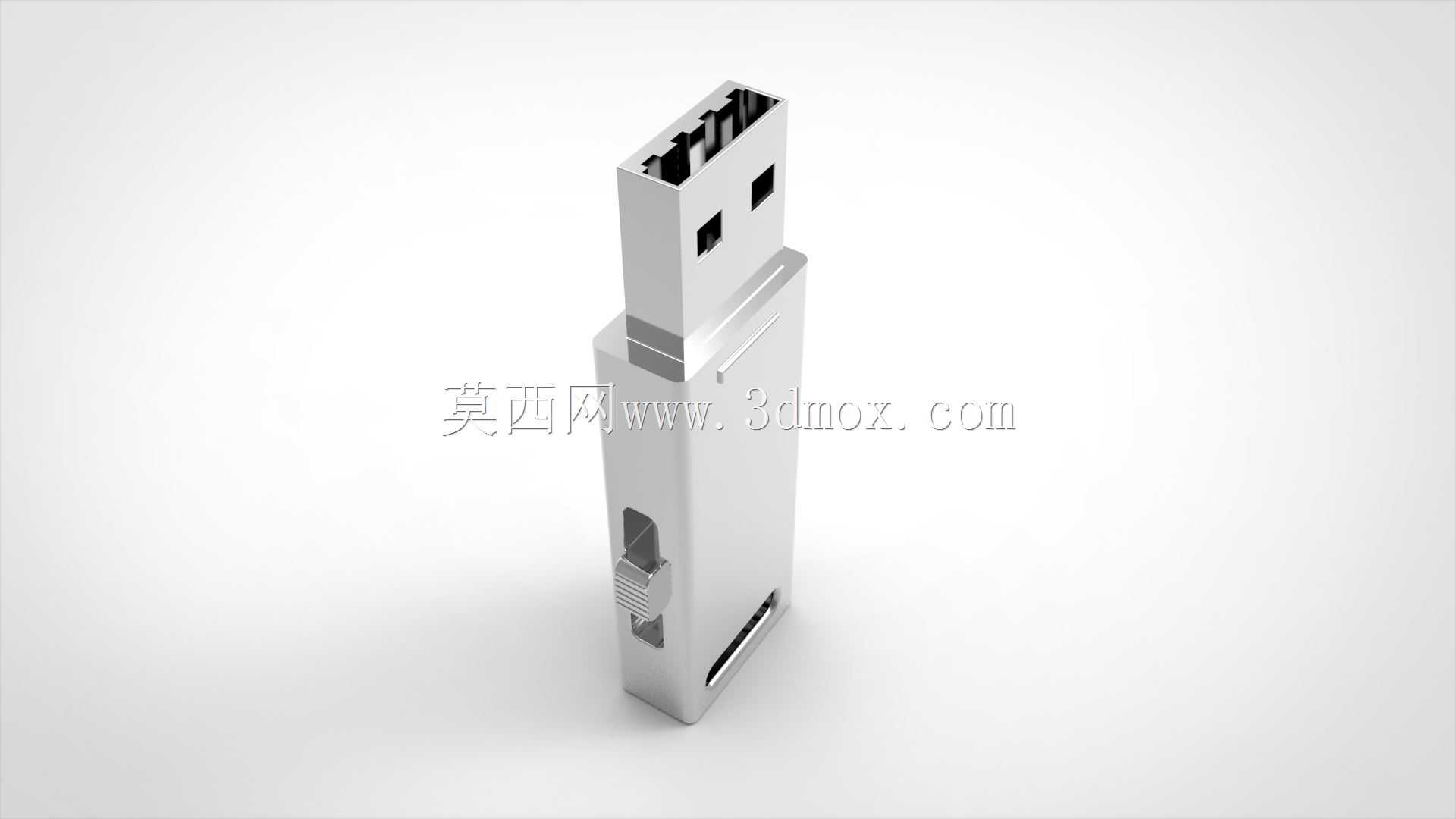

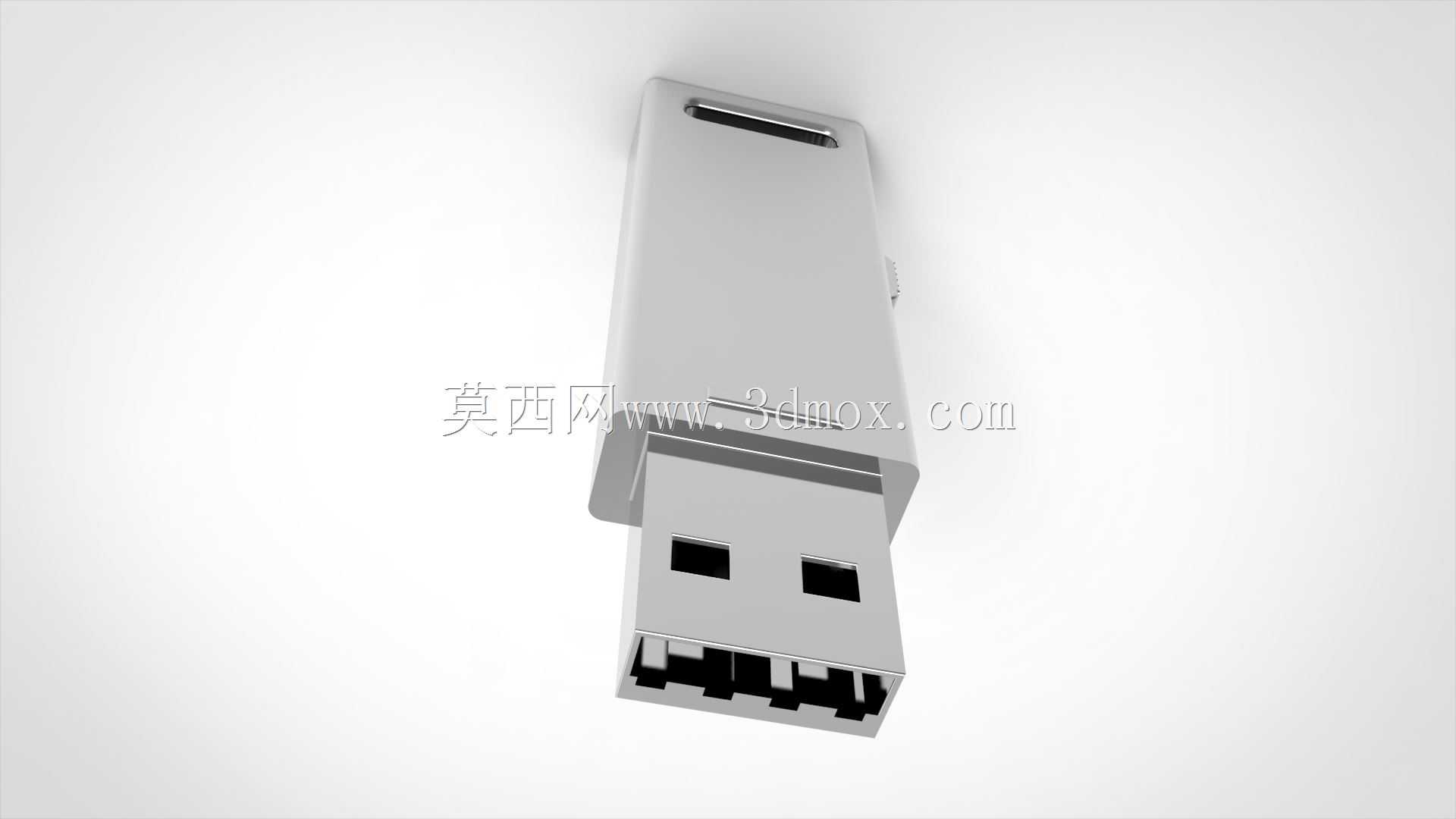

金属推拉式U盘结构三维数模设计

　　这款金属推拉式U盘的结构设计，核心围绕日常便携存储场景的实际使用痛点展开，在结构可靠性与使用便捷性之间做了多轮平衡。日常办公场景中，传统盖帽式U盘常出现盖帽丢失、接口进灰的问题，这款结构采用内置推拉锁定设计，将USB公头固定在内部滑动支架上，通过外壳侧面的拨块带动支架沿壳体内部导轨滑动，伸出时通过壳体内部的弹性卡榫实现位置锁定，避免使用过程中接头回缩，收回时接头完全隐藏在金属壳体内，无需额外盖帽即可实现接口防护，适配日常通勤携带、工业现场数据拷贝、办公文件传输等多场景使用需求。外壳采用一体化金属拉伸成型工艺，壳体壁厚控制在0.8mm，既保证了日常跌落、挤压时的结构强度，又能控制整体重量，不会给随身携带来来额外负担。

　　整体外形采用方正切角设计，边缘做R0.5的圆角处理，避免锐边划伤，整体长度控制在60mm以内，宽度18mm，厚度7mm，属于常规便携U盘的尺寸边界，插入电脑USB接口时不会遮挡相邻接口，适配台式机、笔记本、工业工控机等各类设备的标准USB接口布局。内部滑动支架采用与外壳匹配的导向槽设计，滑动行程设定为12mm，刚好满足USB公头完全伸出的长度要求，拨块位置设置在壳体侧面中部，单手持握时拇指即可轻松操作拨块完成接头的伸出与收回，拨块表面做防滑纹理处理，操作时不会打滑。壳体尾部预留挂绳孔位，孔径2mm，可搭配挂绳、钥匙扣使用，降低日常携带时的丢失概率。内部PCB板的固定槽位与滑动支架做一体化设计，PCB装配后通过卡扣固定，

　　无需额外螺丝紧固，减少装配工序，同时金属外壳可起到一定的电磁屏蔽作用，降低外界电磁干扰对存储芯片数据传输稳定性的影响。设计过程中对滑动结构的配合间隙做了严格控制，壳体与内部支架的单边间隙控制在0.1mm，既保证滑动过程顺畅无卡滞，又不会出现晃动松垮的问题，弹性卡榫的卡入深度设计为0.3mm，既保证锁定状态下的固定力足够，又不会因为卡接过紧导致拨块操作费力。外壳表面采用喷砂阳极氧化处理，提升表面耐磨性，长期使用不易出现划痕掉漆的问题，整体结构无多余外露零件，外观简洁一体，兼顾实用性能与外观质感。
