多轴数控铣削加工钻头切削结构设计

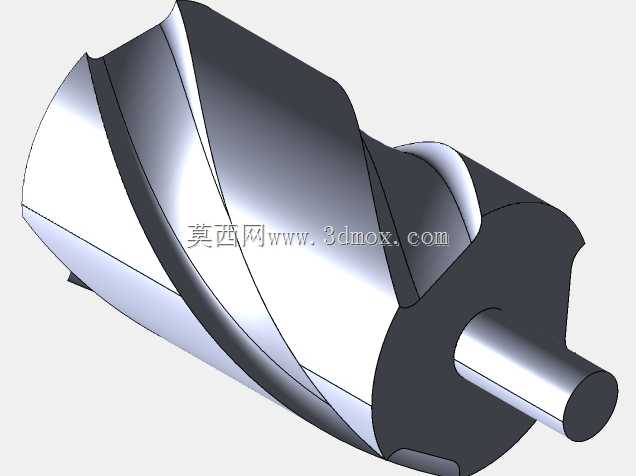

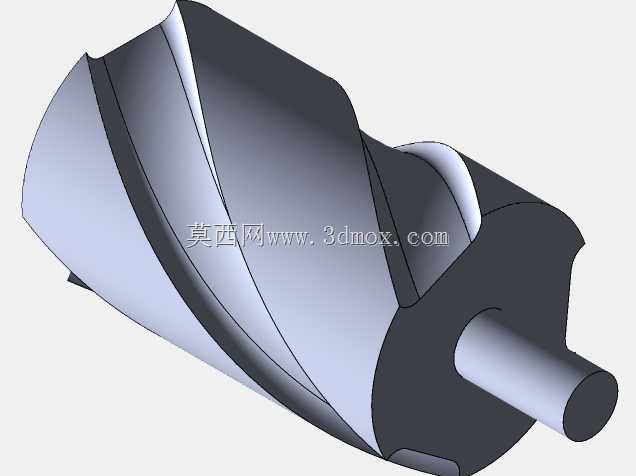

　　在精密孔加工场景中，钻头作为直接参与材料去除的核心执行部件，其切削刃结构、排屑槽曲面精度直接决定了成孔质量、加工效率与刀具自身使用寿命，而多轴数控铣削工艺是完成复杂螺旋槽钻头、异形切削刃钻头精加工的核心手段，区别于传统砂轮磨削的钻头加工方式，多轴铣削可实现非标准参数钻头、特殊刃型钻头的定制化加工，适配航空航天、模具制造领域中难加工材料的小批量特殊孔加工需求。从实际加工逻辑来看，钻头的切削部分需要同时承担主切削、副切削、导向、排屑多重功能，设计阶段首先要明确加工对象的材料属性，针对高温合金、淬硬钢等难加工材料，钻头主切削刃的后角、横刃修磨形式、螺旋角参数都需要做针对性调整，多轴铣削的刀路规划需要贴合钻头的螺旋曲面特征，

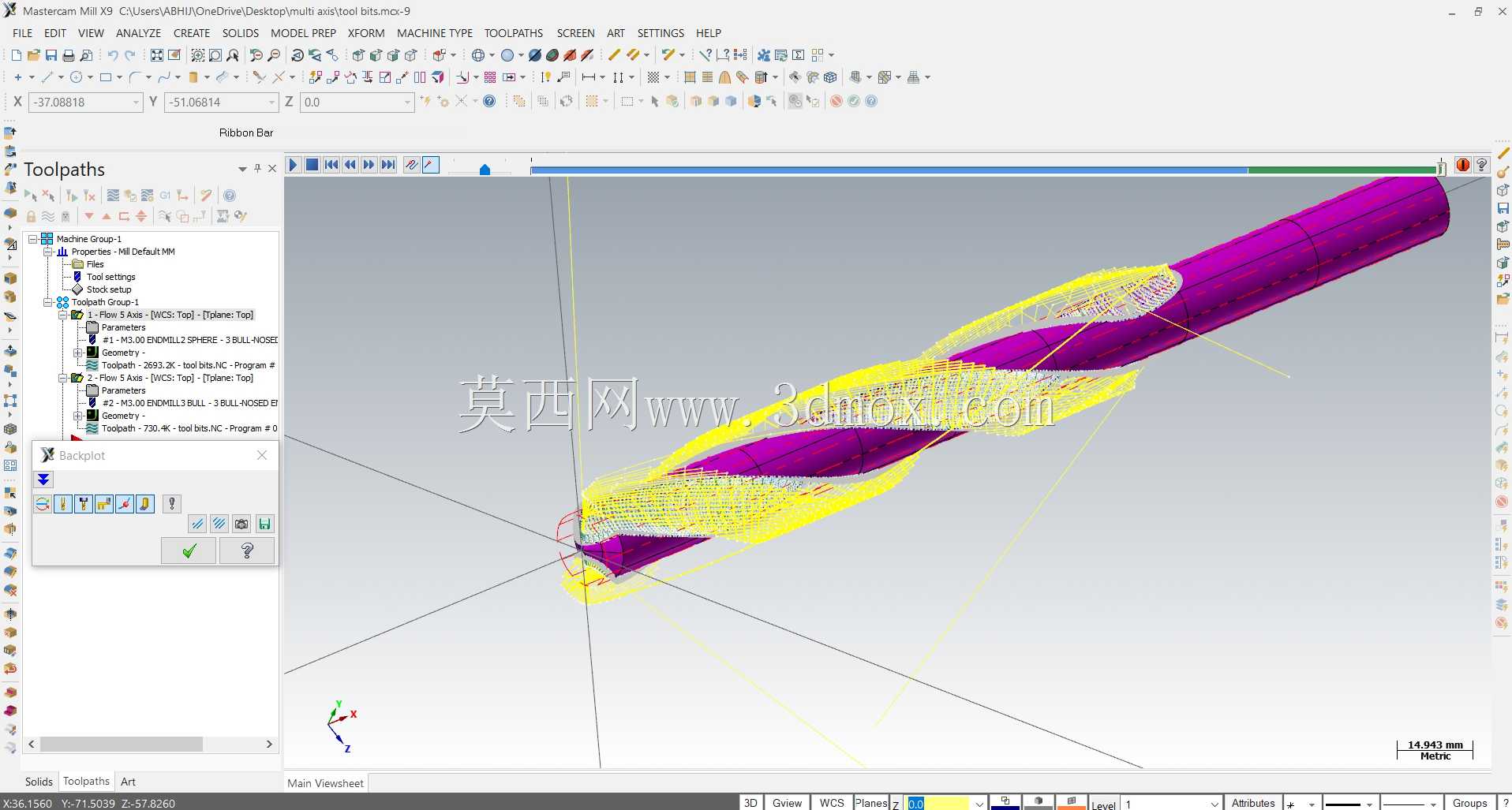

　　保证切削刃口的直线度与刃口钝圆半径控制在合理区间，避免刃口微观缺陷导致加工过程中出现崩刃、积屑瘤问题。在结构设计层面，钻头的装夹柄部需要匹配标准刀柄的夹持公差，工作部分的直径公差、刃带宽度需要根据加工孔的精度等级做匹配设计，排屑槽的截面形状、螺旋槽导程直接影响切屑的排出顺畅度，针对深孔加工场景，还需要在钻头结构中预留内冷通道的加工空间，多轴铣削过程中可通过四轴、五轴联动一次性完成螺旋槽、切削刃、刃带、内冷孔出口的精加工，减少多次装夹带来的形位公差累积。从加工刀路的设计逻辑来看，钻头的螺旋曲面属于典型的空间复杂曲面，三轴加工无法完成完整螺旋槽的连续切削，多轴联动过程中需要实时调整刀具轴线与钻头工件的相对角度，

　　避免加工过程中刀具与已加工的螺旋槽面发生碰撞干涉，同时要保证切削过程中刀具的切削负载均匀，避免局部切削力过大导致钻头薄壁结构出现加工变形。实际生产中，这类多轴铣削加工的钻头多用于非标定制场景，比如模具行业的深孔钻加工、航空结构件的异形孔加工，相比标准轧制、磨制钻头，可根据具体加工工况调整刃口参数，在小批量特殊加工场景下能有效提升加工效率，减少换刀频次，同时加工出的钻头刃口一致性更好，能保证成孔的表面粗糙度与位置精度满足精密装配要求。设计过程中还需要考虑钻头的安装边界，柄部的夹持长度、扁尾结构尺寸需要匹配常用的弹簧夹头、液压刀柄的夹持范围，工作部分的长度需要根据最大加工孔深做冗余设计，避免排屑过程中切屑刮伤已加工孔壁，同时切削刃的跳动量需要控制在微米级，保证加工过程中钻头的径向跳动不会造成孔径超差。
