车床专用垂直水平两用冷却刀架结构

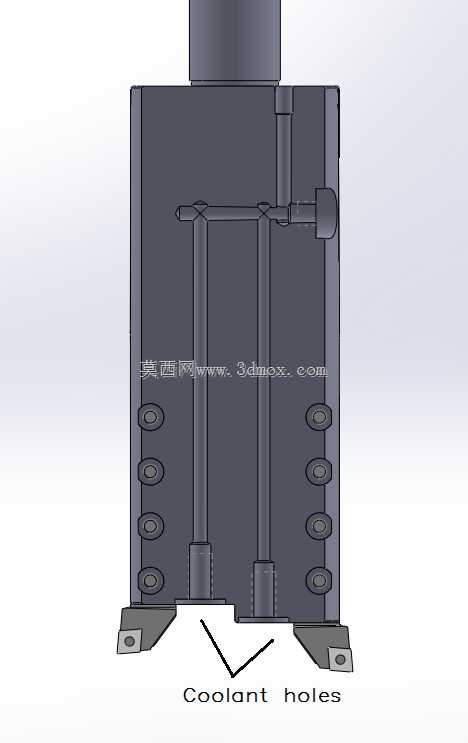

　　这款刀架结构主要适配普通卧式车床与数控车削设备的刀位安装需求，可同时满足垂直、水平两个方向的刀具装夹使用场景，解决传统单方向刀架换刀频次高、多工序加工需反复调整刀位的痛点。在实际车削作业中，刀架底部预留的冷却孔可直接连通机床冷却管路，让切削液精准喷射到刀具切削刃与工件接触区域，相比传统外置冷却管的喷淋方式，能大幅降低高速切削时的刀具温升，减少积屑瘤产生，延长硬质合金刀片的连续使用寿命，尤其适合不锈钢、高温合金等难加工材料的连续车削工序。从结构设计逻辑来看，刀架主体采用一体式块状结构布局，两侧对称布置多组螺栓锁紧孔，可通过内六角螺栓实现不同规格车刀的压紧固定，装夹时刀具伸出长度可根据加工台阶、槽深的实际需求灵活调整，

　　锁紧后整体刚性足以承受大切深粗车时的切削抗力，不会出现让刀、振纹等加工缺陷。刀架顶部的连接柱尺寸匹配常规车床的刀塔安装位接口，安装时无需额外制作过渡转接板，可直接固定在刀塔对应工位上，安装边界充分考虑了车床加工时的行程干涉问题，刀架两侧突出的锁紧旋钮不会在Z轴、X轴进给时与卡盘、尾座产生碰撞，适配最大回转直径400-600mm规格的卧式车床使用。刀架底部的两个刀位可分别安装外圆车刀与切断刀，配合内置的冷却通道，在进行端面车削、外圆粗精车、切槽切断等多工序加工时，无需转动刀塔即可完成相邻工序的走刀，能有效缩短单件加工的辅助时间。结构上的加强筋布局沿着切削力传导方向布置，可将刀具承受的径向切削力直接传导至刀架主体与刀塔连接面，避免局部应力集中导致的刀架变形，长期使用后也不会出现锁紧孔滑丝、定位面磨损超差的问题，日常维护仅需定期清理冷却孔内的切屑残渣即可，无需复杂的拆解保养。
