电火花加工用电极结构三维设计

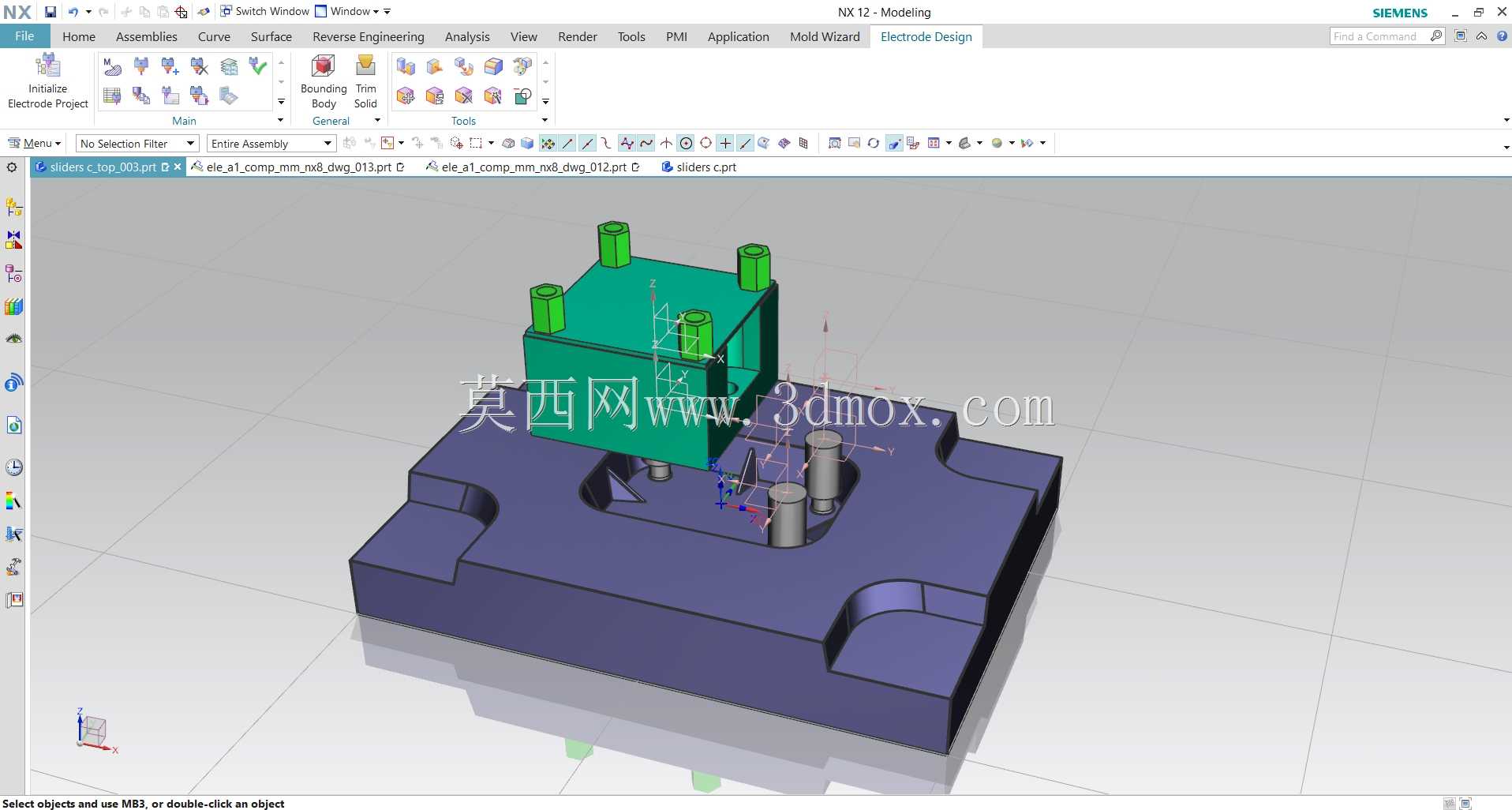

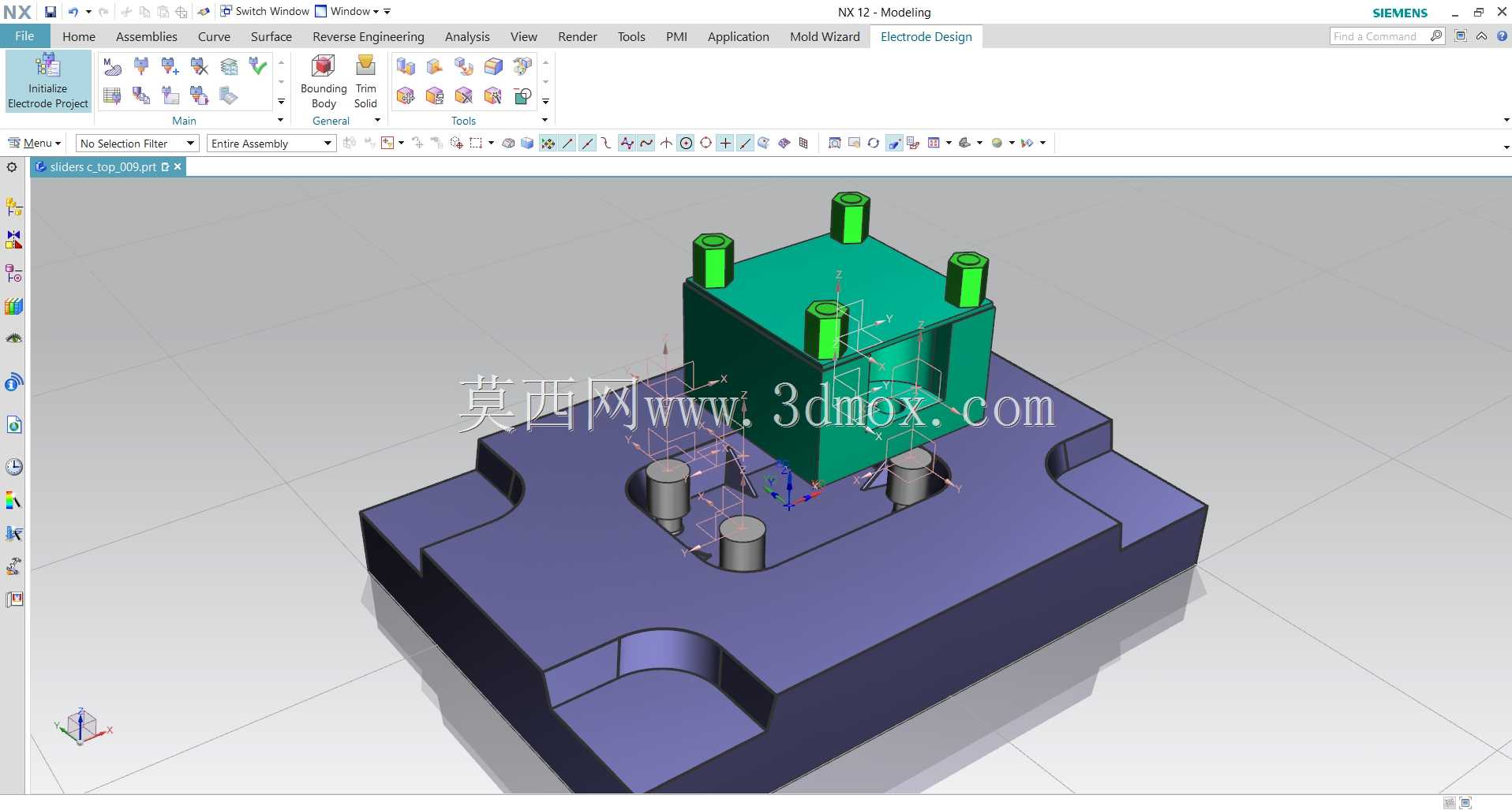

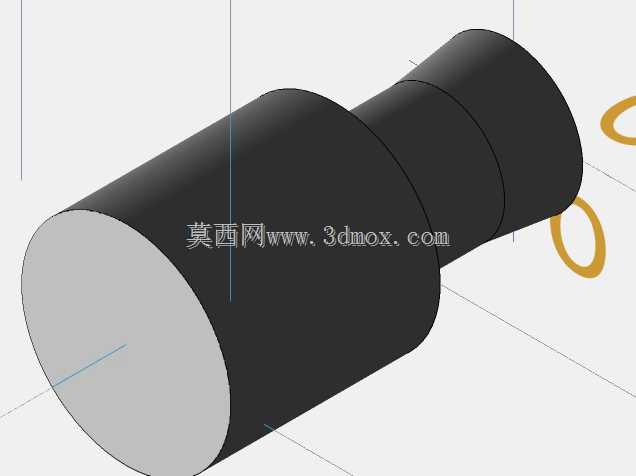

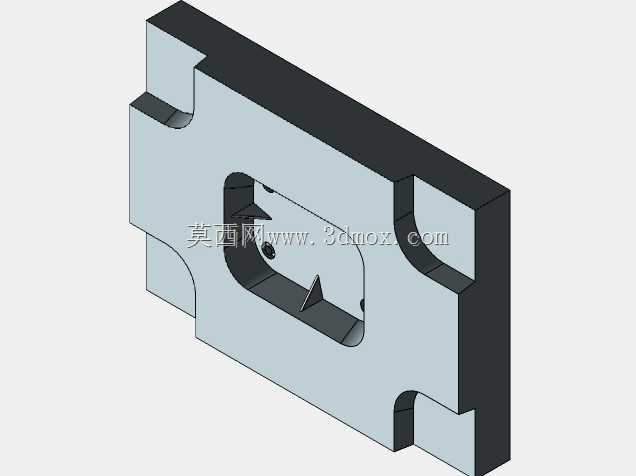

　　这套电极结构主要服务于注塑模具型腔的精密电火花加工场景，在模具制造环节中，当铣削加工无法触及型腔内部的深槽、窄缝、尖角区域时，就需要依靠设计匹配的电极，通过电火花放电蚀除的方式完成精密成型加工。从结构布局来看，整套电极分为装夹基准部分和放电工作部分，下方的紫色基座是电极装夹定位的基准座，对应机床上的通用夹具安装位，基座上开设的四个对称凹槽是装夹时的定位避让槽，同时预留的四个圆柱定位柱，能够保证电极重复装夹时的位置精度，控制重复定位误差在0.02mm以内，满足多次放电加工的位置一致性要求。上方的绿色主体是电极的工作部分，其外形轮廓完全匹配待加工模具型腔的负形，四个凸起的柱状结构对应型腔上的深孔加工位，

　　设计时特意在电极工作部分和基座之间预留了足够的排屑间隙，避免放电加工过程中产生的蚀除废渣堆积在加工区域，引发放电电弧不稳定、加工面粗糙度超差的问题。设计过程中优先考虑了电极的损耗补偿，在放电工作端预留了均匀的损耗余量，针对尖角、窄边等易损耗的位置，做了局部加厚处理，减少加工过程中电极修整的频次，提升整体加工效率。安装边界上，整套电极的基座尺寸适配常规EDM机床的电极夹头装夹范围，不需要额外制作过渡连接板，可直接装夹上机，基座的厚度满足装夹时的夹持深度要求，不会因为夹持力不足导致加工过程中电极移位。电极工作部分的高度根据待加工型腔的深度设计，预留了足够的进给行程，同时避免电极过长导致的刚性不足，减少放电过程中的电极抖动，

　　保证加工面的形位公差。在实际生产应用中，这类电极主要针对注塑模具的型腔细微结构加工，比如模具上的卡扣位、精密配合槽、文字标识区域，这些位置铣刀加工容易出现让刀、断刀的问题，通过电火花加工配合精准设计的电极，能够稳定达到Ra0.8的表面粗糙度，成型尺寸公差可以控制在0.01mm级别，满足精密注塑件的成型尺寸要求。设计时还同步考虑了电极的加工工艺性，电极主体采用紫铜材质，结构上没有过于复杂的倒扣，可直接通过三轴数控铣完成加工，不需要拆分多个电极拼接，减少了电极拼接带来的累积误差，同时降低了电极本身的制造成本和加工周期。
