Mastercam铣削3D曲面高速刀路建模实例

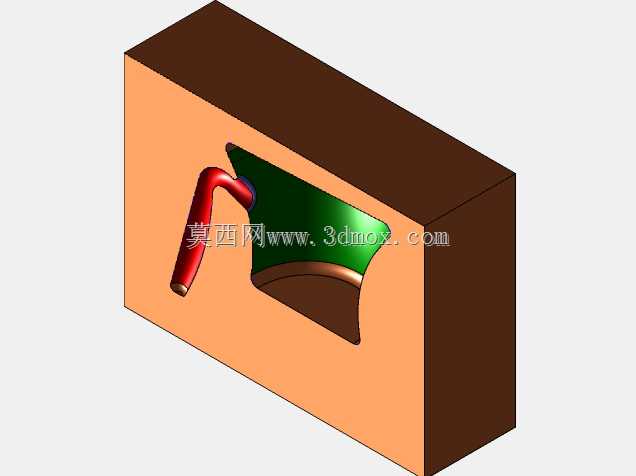

　　这套三维建模实例围绕立式数控铣床的3D曲面加工场景搭建，核心覆盖带斜向流道的杯形薄壁工件加工全流程建模逻辑，适配中小型模具型腔、异形结构件的铣削加工需求。从实际加工落地的角度出发，建模阶段优先匹配高速铣削的工艺边界：工件基体采用带工艺装夹台的方块结构，装夹台预留12mm的夹持余量，可直接适配通用平口钳的装夹行程，无需额外设计定制夹具，减少车间生产的辅助准备时间。杯形主体的壁厚控制在2.5mm，建模时同步预留0.15mm的精加工余量，避免高速切削时因让刀导致的壁厚超差，曲面过渡位置全部采用G2连续曲率衔接，杜绝刀路运行时的进给速度骤降，保障高速加工的表面光洁度。斜向流道的建模完全贴合实际切削的走刀轨迹，流道截面采用R3的圆弧过渡，

　　与杯体衔接处做0.5mm的圆角倒钝，既避免加工时的应力集中导致崩刀，也能减少后续钳工打磨的工作量。刀路规划层面的建模逻辑完全匹配区域粗加工与动态精加工的工艺要求：粗加工区域的模型分层按照每层0.8mm的吃刀深度设置，自动识别残料堆积的拐角区域，提前预留残料补加工的路径触发边界；精加工曲面的建模公差控制在0.01mm以内，适配球头铣刀的步距设置，保障曲面加工后的纹理均匀。整个建模过程同步考虑了机床的行程边界，工件整体外形尺寸控制在120mm×100mm×80mm范围内，可适配绝大多数中小型立式加工中心的工作台行程，无需做工件分拆加工。建模时还同步匹配了刀具路径的碰撞检查逻辑，将刀柄、夹具的干涉边界纳入模型参考，

　　避免实际加工中出现撞机风险，所有特征的建模顺序完全贴合实际加工的工序流程，从开粗、半精到精加工的特征逐层构建，方便编程人员直接提取对应加工面生成刀路，无需额外做面的修补与整理。针对薄壁件加工的振刀问题，建模时在杯体内部预留了工艺支撑凸台的位置，可在半精加工后去除支撑，既保障加工刚性，也不会在工件表面留下接刀痕迹。
