长杆式喷嘴传感组件三维结构设计

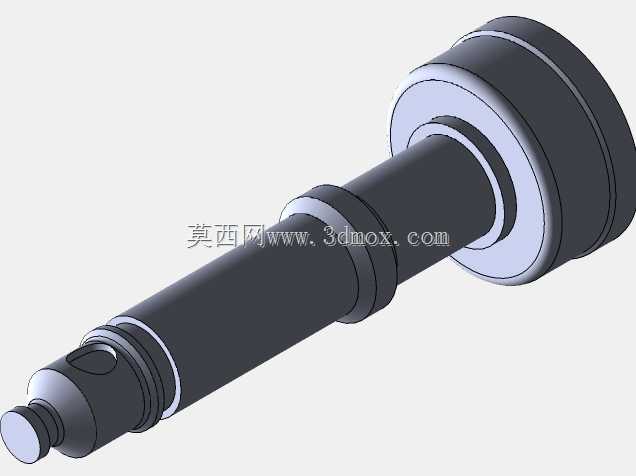

　　这款长杆式喷嘴传感组件，主要应用在流体介质的定向喷射与状态监测集成场景中，常见于自动化喷涂生产线、精密点胶工位、冷却介质定点输送单元，既承担流体的精准导流喷射功能，也集成了传感监测模块，可实时反馈喷射端的介质压力、通断状态，避免出现喷口堵塞、介质压力不足导致的工艺缺陷。从结构设计来看，整体采用同轴阶梯轴式布局，尾端为大直径的安装基座，基座外圈设置有环形定位凸台，安装时可直接嵌入对应安装位的定位沉孔，配合端面的密封槽加装密封圈，就能实现安装端面的静密封，防止介质从安装缝隙渗漏。杆身部分采用多段阶梯变径设计，不同直径段分别承担不同功能：靠近基座的粗杆段为主体支撑结构，保证长杆伸出后的整体刚性，避免长悬臂状态下出现晃动偏移；

　　中段的环形凹槽为密封件安装位，可加装O型圈实现杆身与穿装护管之间的动密封或静密封，适配不同的安装穿装需求；靠近前端的细杆段为流体导流通道，内部开有同轴的流道孔，将尾端接入的介质平稳输送到前端喷嘴口。前端喷嘴头采用收敛式流道设计，出口端做了小直径平口处理，可保证流体喷出时的束流集中度，减少散射问题，同时喷嘴头侧面开有定位卡槽，安装时可配合卡销实现周向固定，防止工作过程中组件受流体反冲作用发生转动偏移。设计过程中重点考量了长杆结构的刚性平衡，在保证杆身长度满足深腔、窄位喷射需求的前提下，通过阶梯变径的方式在不额外增加整体重量的基础上提升了抗弯截面系数，避免杆身过长导致的固有频率过低，减少工作过程中受流体脉动引发的共振问题。安装边界方面，

　　尾端基座的最大外径为整个组件的最大安装轮廓尺寸，安装时预留的穿装孔直径需略大于杆身最大直径，前端伸出长度可根据实际工位的喷射距离需求做适配调整，组件整体的同轴度公差控制在较高精度等级，保证安装后喷嘴口的喷射指向偏差在工艺允许范围内，无需额外做角度校正即可满足工位使用要求。传感模块集成在尾端基座内部，与前端流道通过引压孔连通，可实时采集流道内的介质压力数据，将信号传输给设备控制系统，当出现压力异常波动时可快速触发报警，提醒运维人员检查喷口堵塞、管路泄漏等问题，相较于传统无传感的纯喷嘴结构，可大幅降低工艺不良率，减少设备停机排查的时间成本。
