Mastercam3D曲面高速刀具路径加工教学案例

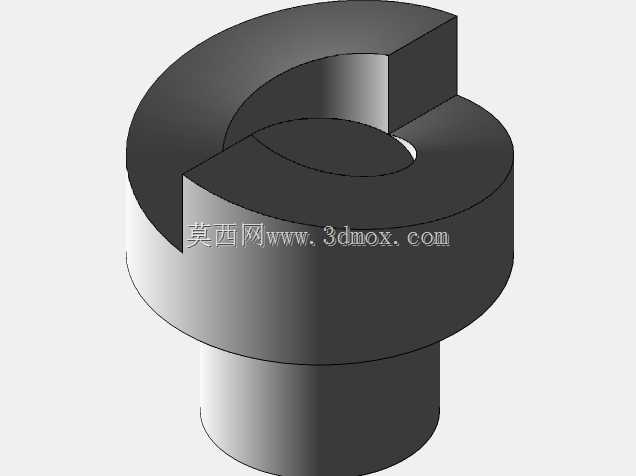

　　这套加工教学案例围绕立式铣削加工中心的3D曲面高速加工场景搭建，核心覆盖型腔类零件的区域粗加工全流程逻辑，可直接对接模具钢、铝合金等常见加工材质的开粗工序，适配中小型模具型腔、复杂结构件的前期去除余量作业。案例中的加工模型采用环形台阶曲面结构，外轮廓最大回转直径控制在120mm范围内，总高度65mm，底部装夹定位面预留8mm厚度的工艺夹头，可直接适配通用平口钳或三爪卡盘的装夹边界，无需额外设计定制工装，装夹时找正基准与工件坐标系原点重合于顶面中心，能大幅降低现场调机的辅助时长。设计这套加工路径时，优先匹配高速铣削的切削特性，区域粗加工环节采用等距环绕走刀方式，每层切削深度根据刀具直径设定为刀具直径的8%，步距控制在刀具直径的45%，

　　在刀具负载允许的范围内最大化材料去除率，同时在转角位置自动添加圆弧过渡路径，避免刀具急停急转造成的振纹与刀具崩损，切入切出段采用螺旋下刀方式，下刀角度控制在3度以内，减少垂直扎刀对刀具刃口的冲击。路径规划过程中充分考虑了机床的运动极限，所有快速移动段的抬刀高度设置为安全平面以上25mm，避开夹具与工件的凸起结构，同时对空行程路径做了优化，减少不必要的机床移动，粗加工后预留0.3mm的均匀余量给后续半精加工与精加工工序，保证后续工序的切削负载稳定。这套案例的路径逻辑可直接迁移到实际生产中的模具型腔加工、复杂结构件粗加工场景，建模过程中对曲面做了公差收敛处理，所有曲面拼接处的缝隙控制在0.01mm以内，避免加工过程中出现跳刀或过切问题，

　　同时针对高速加工的刀具夹持长度做了匹配验证，当采用直径10mm的整体硬质合金立铣刀时，刀具悬伸长度控制在35mm以内即可满足全区域加工无干涉，无需加长杆即可完成整个工件的粗加工流程，适配绝大多数中小型立式加工中心的行程参数，无需对机床做特殊改造即可直接调用路径参数开展加工练习或实际生产。
