车床C与Y轴车铣复合加工轴类零件

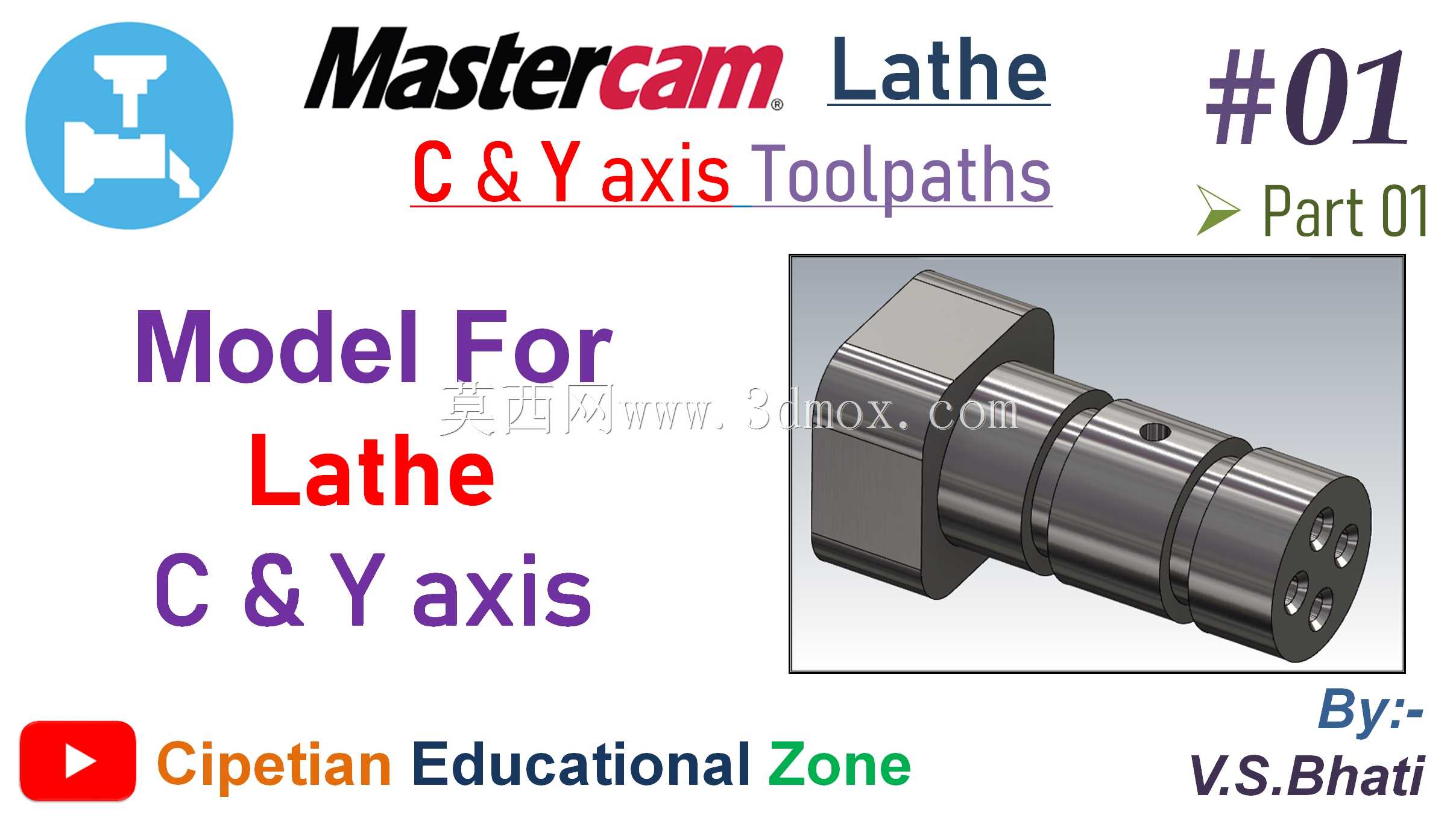

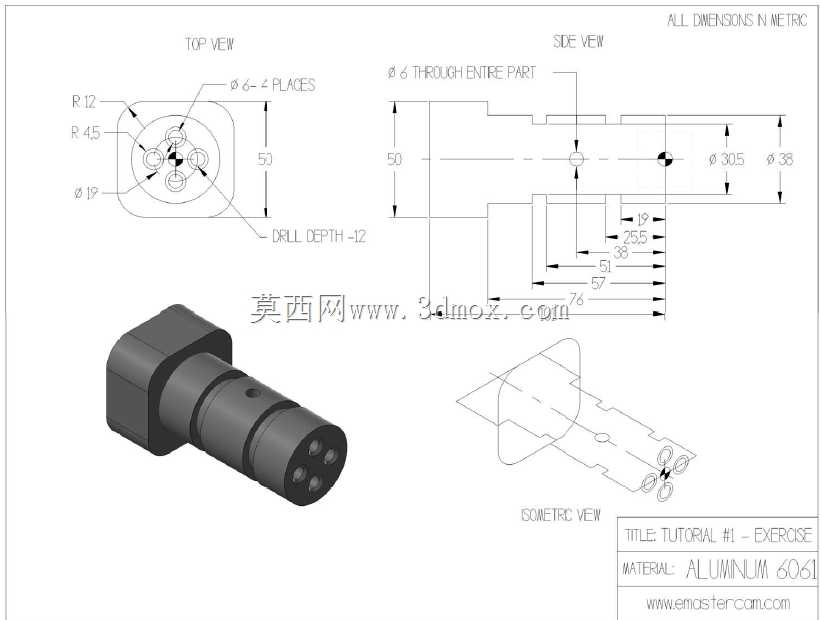

　　该轴类零件适配带C、Y轴功能的车铣复合车床加工场景，主要用于流体控制、液压回路或气动系统中的介质通断与流量调节工位，可直接安装在对应阀组的安装孔位中，端部的多组径向孔可实现多通路介质的导通与分流，侧面的径向定位孔用于装配后周向锁止，避免零件在高压介质冲击下出现周向转动，保证通路对接精度。零件整体为回转类结构，一端采用外六角结构设计，可直接使用标准开口扳手完成装配拧紧，无需额外设计工装夹持位，适配常规装配工具的操作空间要求，六角对边尺寸符合通用紧固件的操作间隙规范，装配时扳手摆动无周边结构干涉。中间段为多级阶梯轴结构，不同直径的轴段分别对应密封件安装位、轴承支撑位与配合定位面，各轴段的同轴度公差控制在0.01mm以内，

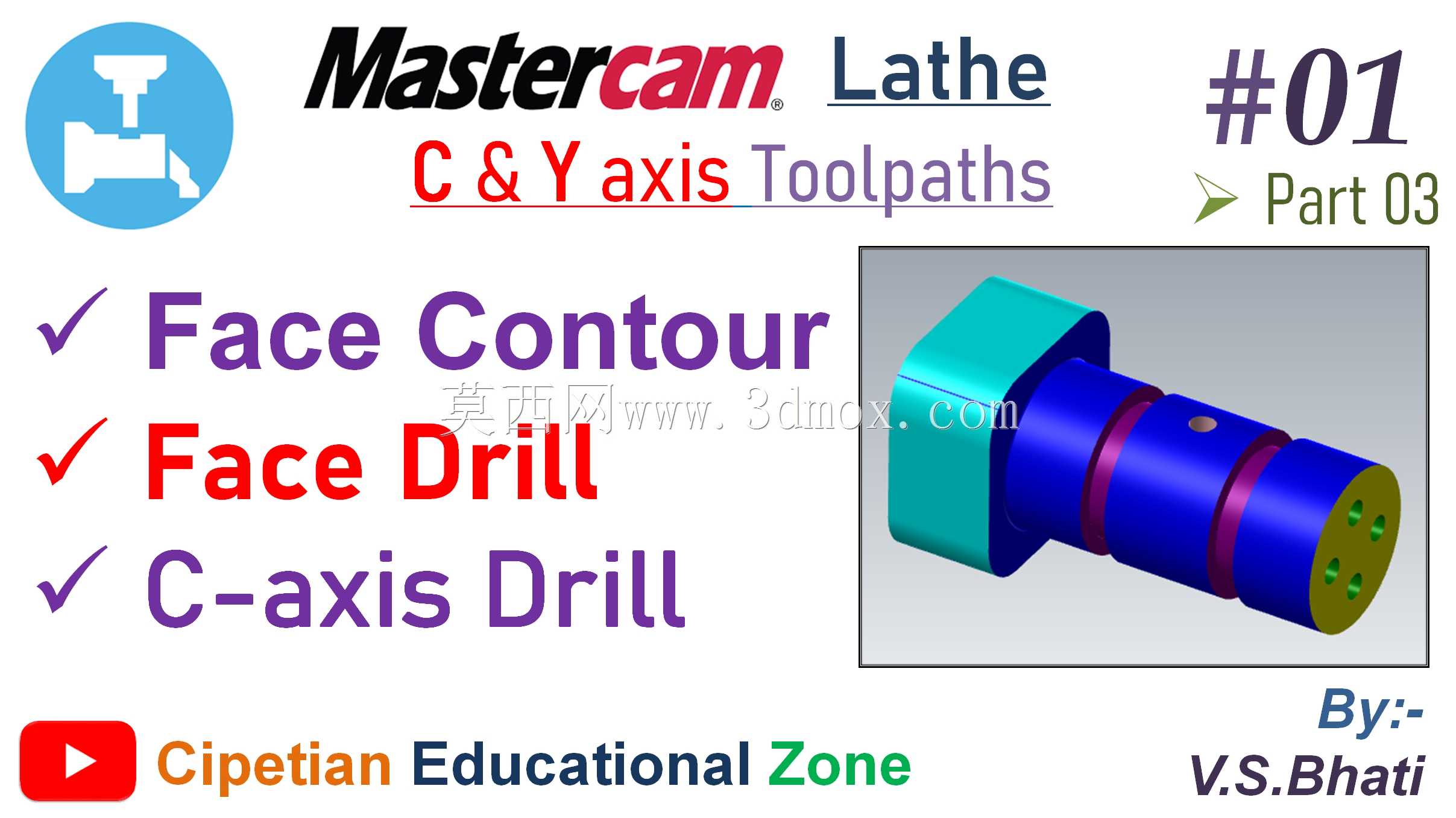

　　保证高速回转时的动平衡性能，避免出现偏磨、泄漏等问题。靠近六角端的轴段设计有密封槽，可安装O型密封圈实现端面静密封，相邻轴段的退刀槽宽度符合车削加工的刀具退刀要求，同时不会削弱轴段的结构强度，在额定工作压力下不会出现变形断裂问题。端部的多组轴向孔沿圆周均布，各孔的位置度公差满足与对接接头的通径对齐要求，孔口做倒角处理，去除加工毛刺的同时可引导对接接头插入，避免装配时切屑掉入管路造成堵塞。设计过程中优先考虑车铣复合的加工工艺顺序，先通过车床主轴夹持完成外圆、端面、各阶梯轴的车削加工，保证回转面的尺寸精度与表面粗糙度，再通过C轴分度、Y轴进给完成侧面径向孔、端部轴向孔的铣削与钻削加工，一次装夹即可完成全部加工工序，

　　减少二次装夹带来的定位误差，提升加工效率。零件的轴向总长度、最大外圆直径均符合常规车铣复合车床的加工行程范围，无需定制加长刀具或特殊工装，加工时刀具悬伸长度控制在合理范围内，避免加工振刀影响表面质量。各加工面的粗糙度要求根据功能区分，密封面粗糙度达到Ra0.8，配合定位面达到Ra1.6，非配合面达到Ra3.2，在满足使用性能的前提下控制加工成本。零件的安装边界充分考虑周边管路、接头的布置空间，六角端的操作空间预留足够扳手转动余量，端部的孔位分布避开周边结构的干涉区域，装配后不会与相邻零件产生磕碰，后期维护拆卸时可直接操作，无需拆除周边其他部件。
