气动活塞式高度分拣输送传感装置

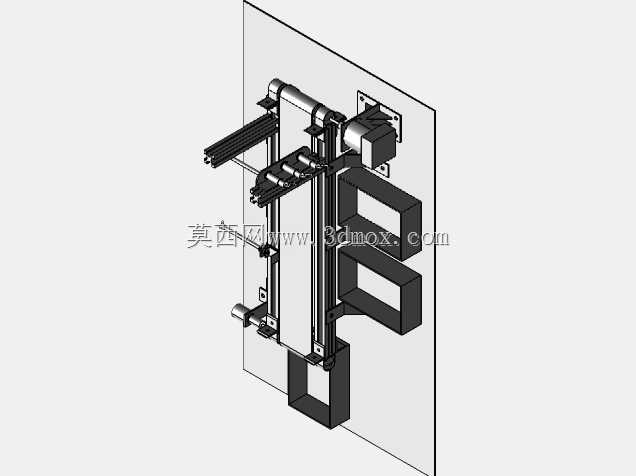

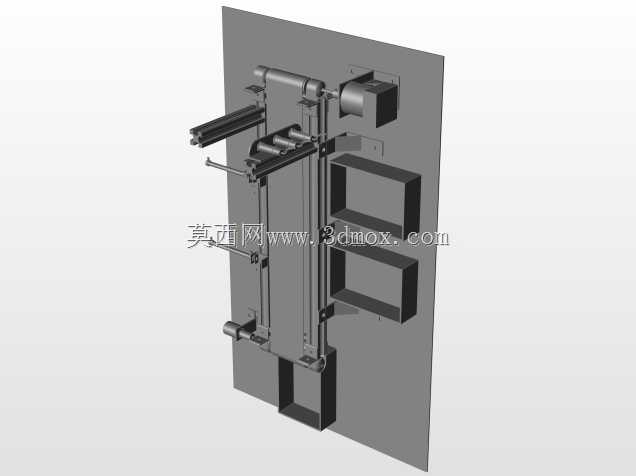

　　这套装置主要面向小件离散物料的产线分拣场景，常见于3C电子小配件、精密五金冲压件、小型注塑件的后段工序分流环节，替代传统人工分拣的重复劳作，适配连续节拍的流水线作业需求。整套机构采用壁挂式安装布局，安装背板预留了标准安装孔位，可直接固定在产线侧方的铝型材支架或者设备立面上，横向安装占用宽度控制在400mm以内，纵向伸出长度不超过350mm，不会过度占用主输送线的通行与操作空间，适配多数中小型装配产线的空间边界。设计核心围绕气动活塞的直线往复动作搭配高度检测传感器完成物料判别分流，传感器安装位预留了多档调节槽，可根据待分拣物料的高度阈值灵活调整检测高度，无需额外加工转接件就能适配3种不同高度规格的物料分拣需求，

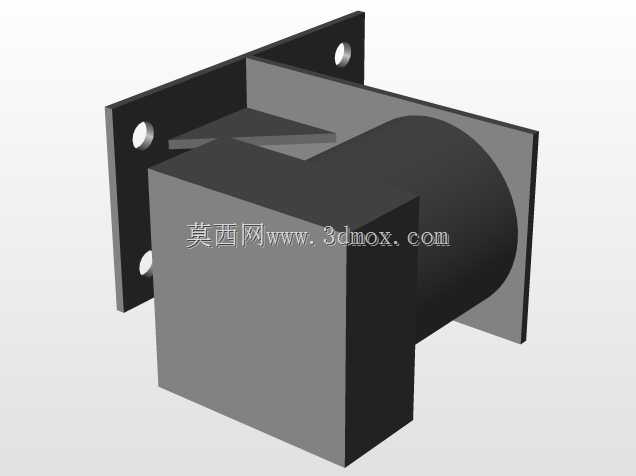

　　当物料沿输送轨道行进至检测位时，传感器触发对应气路的电磁阀，驱动活塞推杆将对应高度的物料推入侧边分流料道，完成不同规格产品的自动分离。输送部分采用窄型平皮带输送结构，驱动端集成了紧凑型减速动力单元，张紧机构设计在输送架的侧端，日常维护时无需拆解整体机架就能完成皮带张紧度调整，输送轨道的导向挡边可根据物料的外形宽度做小幅调整，适配边长20mm到80mm区间的方形、矩形小件物料。气动元件的走线与气路全部沿机架内侧的线槽排布，外部无裸露管线，避免长期运行过程中管线被物料剐蹭或者积尘影响使用寿命，所有活动关节处都预留了润滑注油孔，日常保养无需拆解结构就能完成润滑维护。整个机构的动作逻辑简单可靠，没有复杂的多轴联动结构，

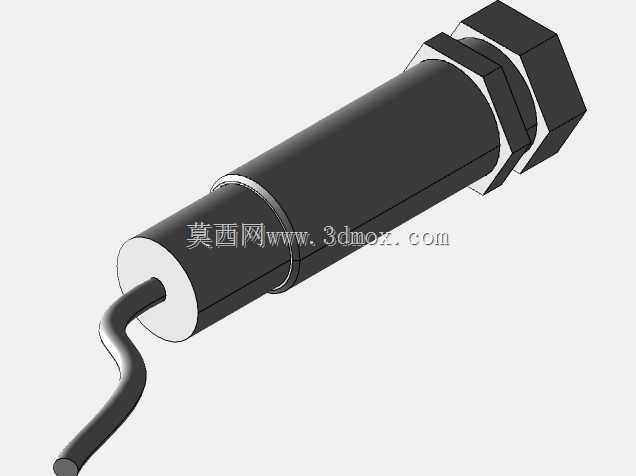

　　对气源压力的要求在常规工厂0.5-0.7MPa供气区间内就能稳定运行，不需要额外配置增压或者稳压附件，传感器采用通用型漫反射式检测元件，备件替换成本低，出现故障时一线运维人员就能快速完成更换，不需要专业编程人员调整参数，非常适合中小批量多规格产品的柔性分拣需求，可直接对接现有主输送线，不需要对原有产线做大规模改造。
