多色指示灯泡结构三维设计

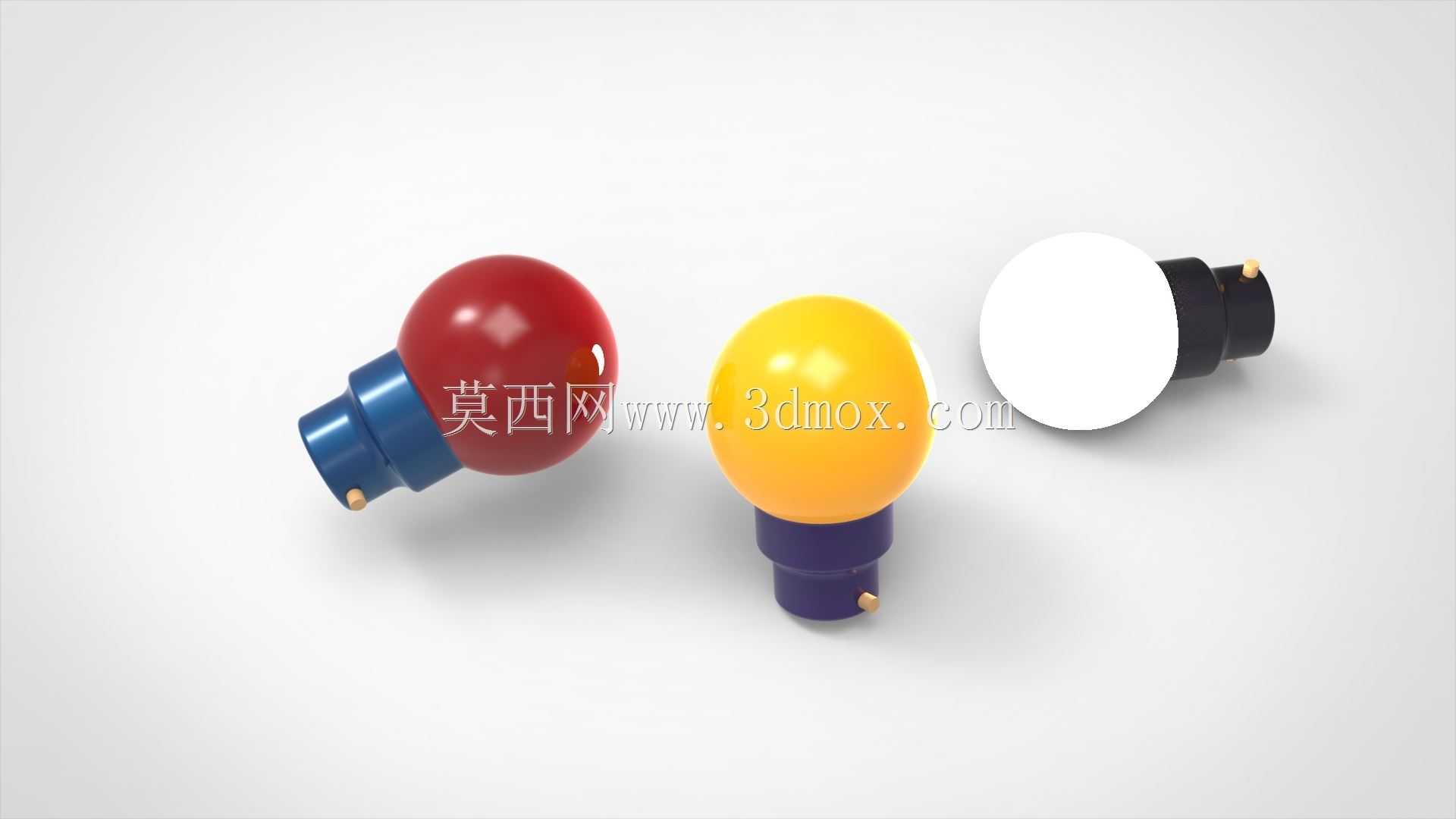

　　这类带色壳的指示灯泡，在工业现场的应用场景覆盖极广，从设备操作面板的状态提示、生产线工位的故障警示，到低压配电柜体的回路通断指示，都能见到同结构产品的身影。不同于民用照明灯泡追求高流明输出的设计逻辑，这类指示灯泡的核心作用是通过不同透光色壳传递明确的视觉信号，因此设计阶段首先要平衡透光率与色饱和度的关系——红、黄、白三种色壳的壁厚需要做差异化控制，红色壳因为人眼对长波光的敏感度特性，壁厚可控制在1.2mm左右保证警示距离，黄色壳因为多用于预警提示，需要适当提升透光率将壁厚调整至0.9mm，白色透明壳则兼顾局部照明与状态指示，壁厚控制在1mm即可避免光线漫反射导致的光晕过大问题。

　　从安装边界来看，这款灯泡采用侧插式卡接结构，底座部分的蓝色绝缘套外径为14mm，配套的设备安装开孔直径需要控制在14.2-14.5mm之间，既可以保证插装后的配合紧密度，避免设备运行振动导致灯泡松脱，又不会因为过盈量过大造成绝缘套开裂。底座尾部的金属接电触点突出端面0.8mm，安装时需要确认设备内部的弹片接触行程不小于1mm，防止接触不良导致的指示失效。灯泡整体的轴向长度为32mm，在做面板布局时，灯泡后侧需要预留至少8mm的接线空间，避免导线弯折过度造成线芯断裂。

　　结构设计上，玻璃泡壳与底座的连接采用高温胶封工艺，建模时需要在泡壳底部预留0.3mm的封胶槽，保证胶层填充均匀后可以达到IP40的防护等级，适配多数工业车间的多尘环境。底座部分的绝缘材质选用酚醛树脂，建模时要在绝缘套内部设计两道加强筋，既可以提升底座的抗挤压强度，又能对内部的导电插片起到定位作用，避免插装时插片偏移造成短路。不同色号的灯泡泡壳曲率保持一致，仅通过色母配比调整透光颜色，这样可以保证同系列产品的安装尺寸完全通用，现场更换时不需要调整开孔或者接线结构，大幅降低设备维护的配件成本。

　　在实际选型应用中，这类灯泡的发光角度控制在120度，安装在设备面板上时，操作人员在1.5米范围内的任意常规操作角度都能清晰识别灯光状态，不需要刻意调整观察视角。如果用于高环境亮度的户外设备场景，可以在泡壳外侧增加棱面聚光结构，不过这款模型针对的是室内工业设备场景，因此泡壳外表面做光滑处理即可，避免棱面积聚灰尘影响指示效果。
