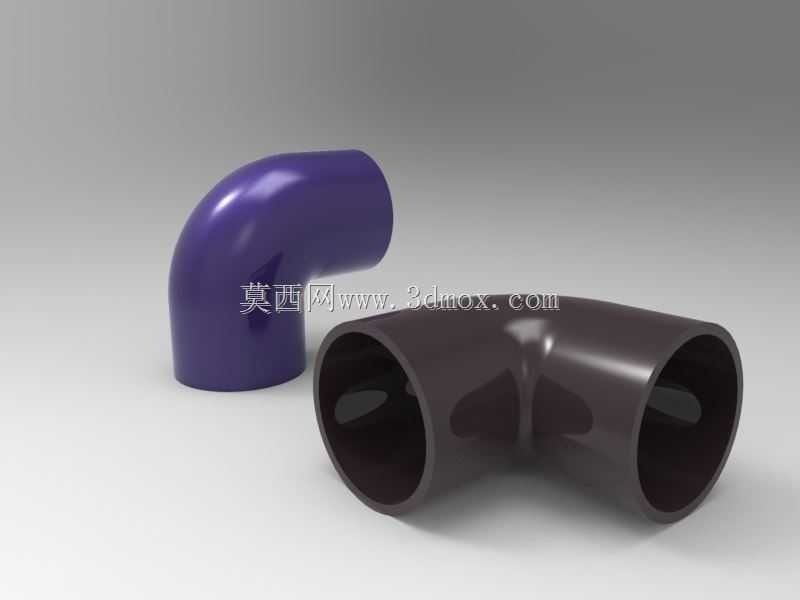

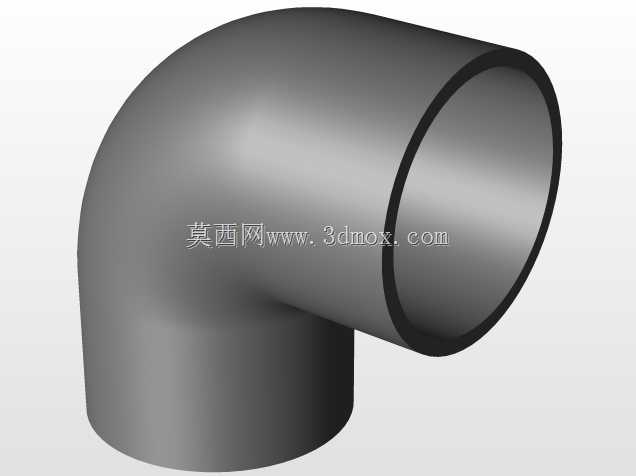

等径90度弯通管路C型接头结构

　　这类C型弯通接头在民用给排水、化工流体输送、气动控制回路、小型液压支路中都有广泛应用，核心作用是在管路需要转向的位置完成两段同管径管路的平滑衔接，避免管路硬弯折造成的通径缩窄、流阻陡增或是管路应力集中开裂的问题。从结构设计来看，这款接头采用等径90度弯转构型，两端接口为标准直插式承口结构，内壁转弯位置做了大圆弧过渡处理，没有直角突变的流道结构，能有效降低流体流经转向位置时的局部阻力，减少紊流产生，同时也能避免流体携带的固体杂质在转角位置沉积堵塞。设计过程中首先要确定接口的配合公差，承口内径需要和适配管材的外径保持合理的间隙配合，既要保证安装时管材能顺利插入到位，也要兼顾后续密封环节的压紧余量，避免间隙过大造成密封失效。

　　弯转部分的壁厚设计做了等强度考量，转弯外侧的壁厚略大于内侧壁厚，因为管路承压时，弯通外侧受到的流体冲蚀和应力水平要高于内侧，这种差异化壁厚设计既能保证接头整体的承压能力一致，也能避免不必要的材料浪费。安装边界方面，接头两端的承口深度有明确的尺寸要求，安装时管材插入承口的深度需要达到标定值，才能保证连接后的抗拉拔能力符合管路运行要求；接头的转弯半径控制在1.5倍公称通径的水平，这个尺寸既不会因为转弯半径过小造成流阻过大，也不会因为半径过大导致接头整体占用安装空间过多，能适配多数紧凑排布的管路安装场景。实际选型使用时，需要根据管路输送的介质特性匹配对应的接头材质，输送常规水介质、低压气动回路可选用常规工程塑料材质，

　　输送有腐蚀性的化工介质则需要更换对应耐腐材质的同结构接头，同时要确认管路的工作压力在接头的额定承压范围内，避免超压运行造成接头开裂渗漏。这类接头的外形没有多余的外置结构，外表面做光滑圆弧过渡，安装时不需要额外的固定支架辅助支撑，只要两端管路固定牢靠，接头自身就能承受管路转向带来的应力载荷，日常维护时也不需要针对接头做特殊保养，只要定期检查接口位置的密封状态即可。
