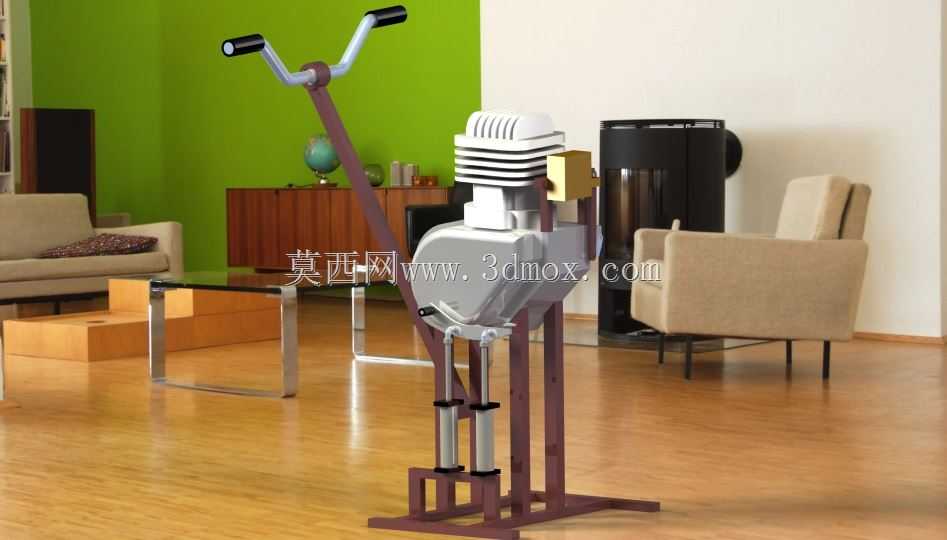

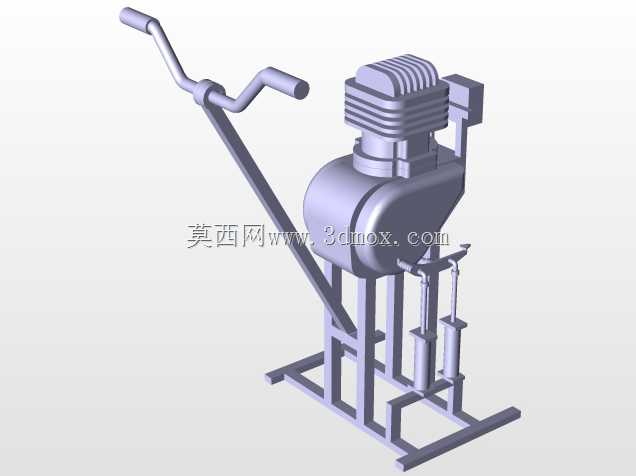

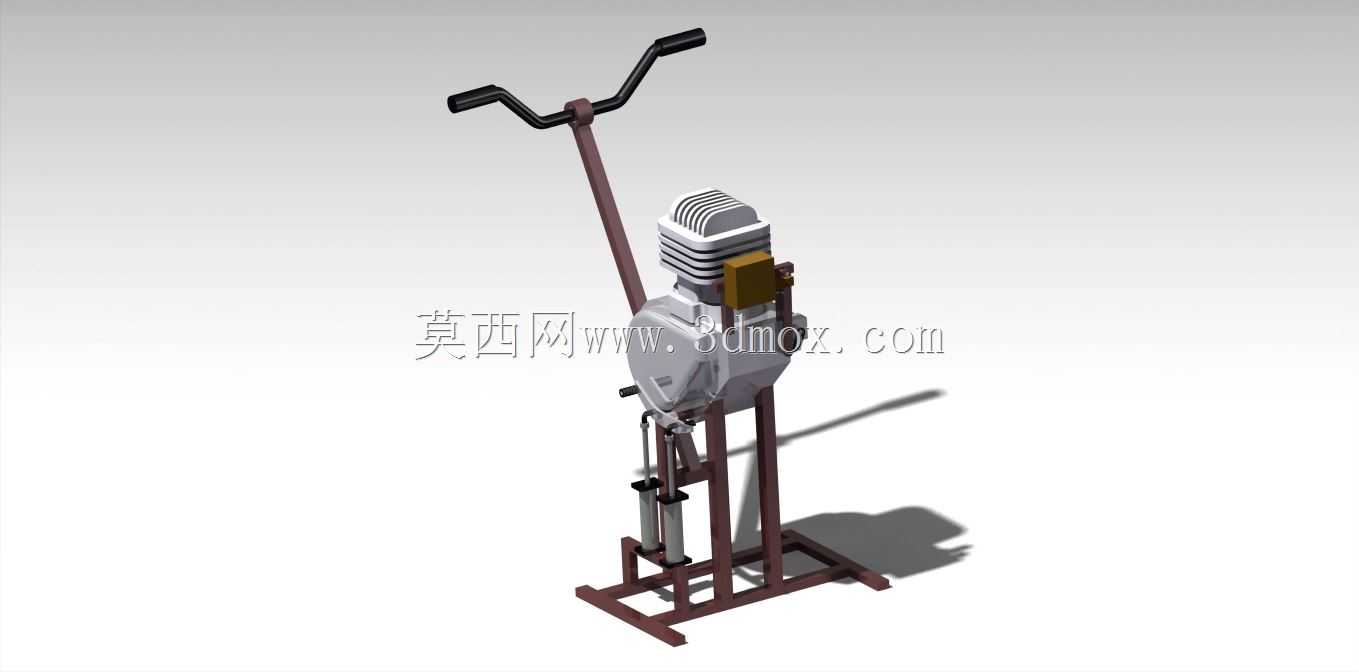

带离合结构的脚踏动力传输装置设计

　　这套带离合结构的脚踏动力传输装置，核心围绕动力的接合与切断需求设计，适配需要人工输入动力、且需频繁启停动力输出的场景，比如小型健身发电设备、便携农用作业机具、户外应急动力供给单元等，在无电力供给的野外作业、家庭小型动力作业场景下，能通过人力踩踏实现动力输入，同时依托离合结构完成动力输出的通断控制，避免持续带载造成的人力损耗与部件磨损。从功能特性来看，装置的离合模块采用摩擦式接合结构，主动端与脚踏驱动的曲柄组件刚性连接，从动端可对接发电机、小型作业泵体、轻载输送辊组等不同负载，当需要输出动力时，操作离合手柄使摩擦副压紧，脚踏输入的扭矩即可通过离合组件传递至负载端；切断动力时，摩擦副分离，脚踏动作不会带动负载运转，可实现空载踩踏调整、

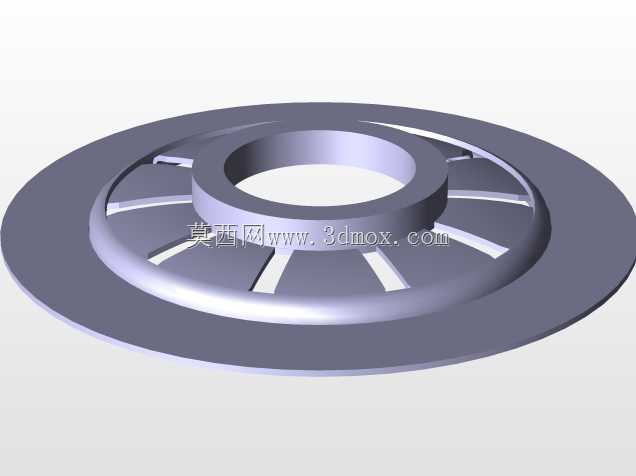

　　临时停机不中断踩踏节奏的操作需求。设计过程中，首先确定了人体工学的踩踏行程边界，脚踏摆杆的摆动角度控制在35度以内，适配普通人坐姿下的腿部发力范围，避免踩踏行程过大造成的操作疲劳；整体机架采用方管焊接结构，底部支撑脚的跨距设定为420mm，保证踩踏时机架不会出现侧翻或过度晃动，安装时无需额外打地脚螺栓，可直接放置在平整硬质地面使用。离合组件的摩擦片直径设计为92mm，在人力输入的常规扭矩范围内，能传递足够的摩擦力矩不打滑，同时预留了15%的扭矩余量，应对短时踩踏发力过猛的冲击载荷；装置的整体高度控制在1100mm，扶手位置的高度适配155cm至185cm身高的使用者抓握，扶手表面做滚花防滑处理，操作时无需额外绑带固定即可稳定握持。

　　传动路径上，脚踏输入的动力先通过一级连杆机构传递至离合主动盘，减少踩踏过程中的死点卡顿，离合从动端的输出轴采用标准平键连接接口，可快速适配不同的负载连接法兰，无需对主体结构做二次改装即可更换作业负载；所有转动配合位置均加装含油轴承，日常使用无需频繁加注润滑脂，维护成本较低。机架的立管位置预留了调节孔位，可根据使用需求调整扶手的前后倾斜角度，适配不同作业姿态下的操作需求，整体结构的外露运动部件均做了圆角处理，避免操作过程中剐蹭衣物或造成磕碰伤害。
