四向自动金属切割钢锯机结构设计

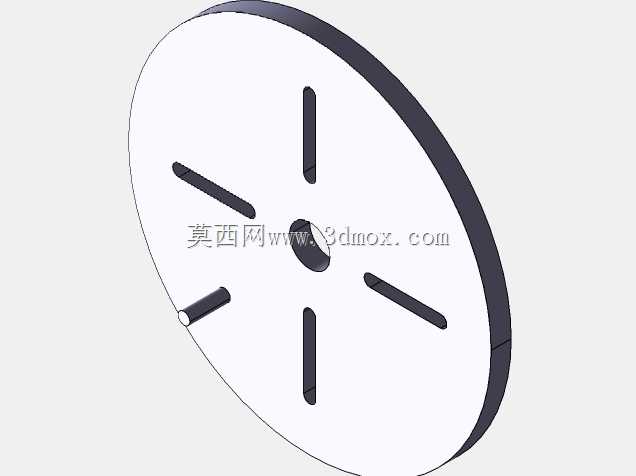

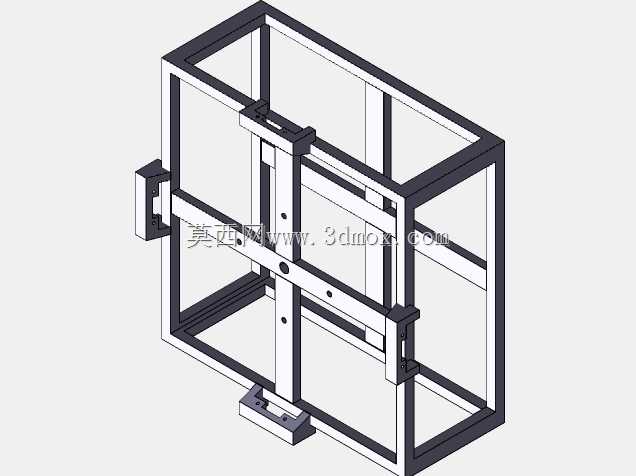

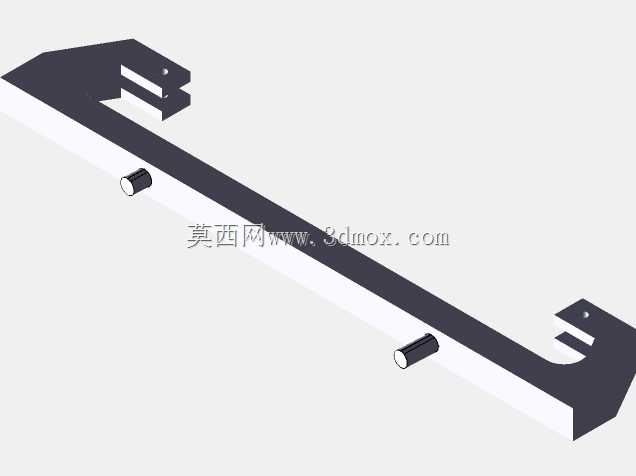

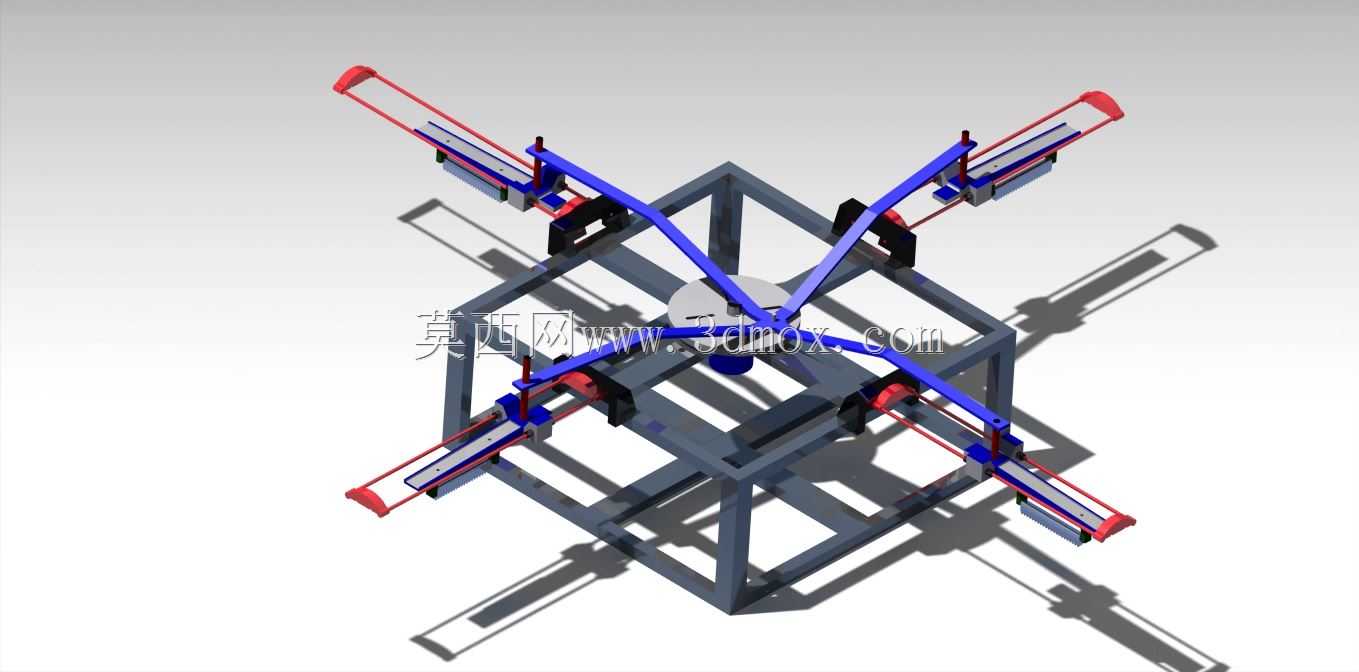

　　在中小批量金属型材加工场景中，常规单锯片锯切设备单次仅能完成单根工件的定长切断，遇到多规格小批量型材下料任务时，频繁的上下料、尺寸校准、待机启停会占用大量作业时间，人力成本高且加工效率难以匹配产线节拍，这款四向布局的自动钢锯机正是针对这类痛点设计的专用锯切设备。设备整体采用方管焊接的框架式基座作为承载主体，基座采用对称式十字布局预留四个锯切单元的安装位，中心区域设置工件定位工装的安装接口，四个锯切单元沿十字轴线对称分布，每个单元独立配置锯片驱动组件、进给导轨与行程限位结构，可同时对四个工位的工件完成同步锯切作业。从结构设计逻辑来看，设备采用曲柄搭配开槽杠杆的传动结构实现锯片的往复锯切动作，相比传统曲柄滑块结构，

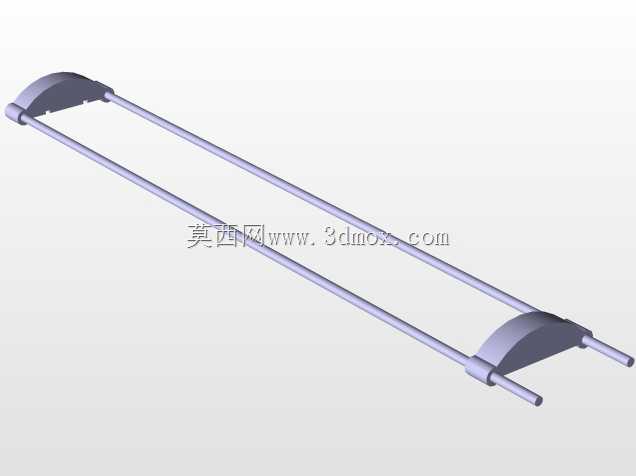

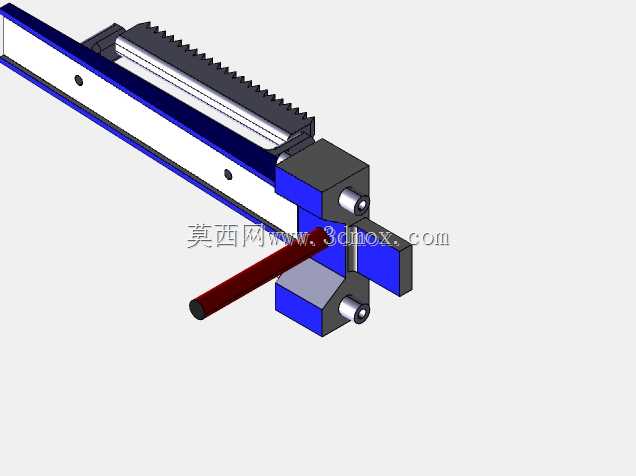

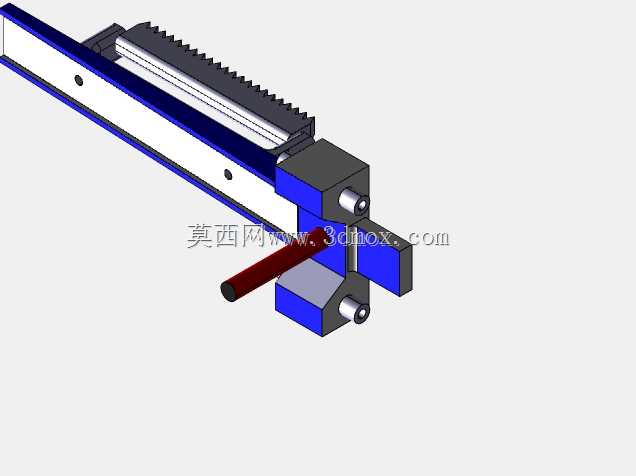

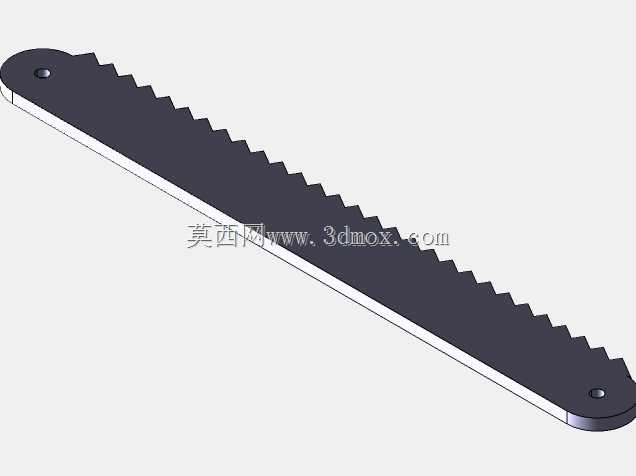

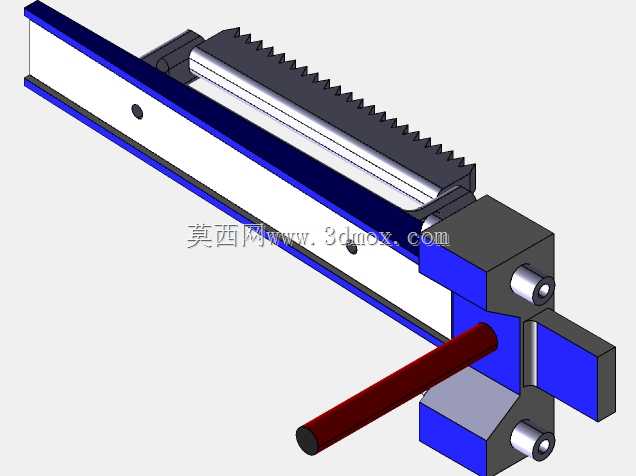

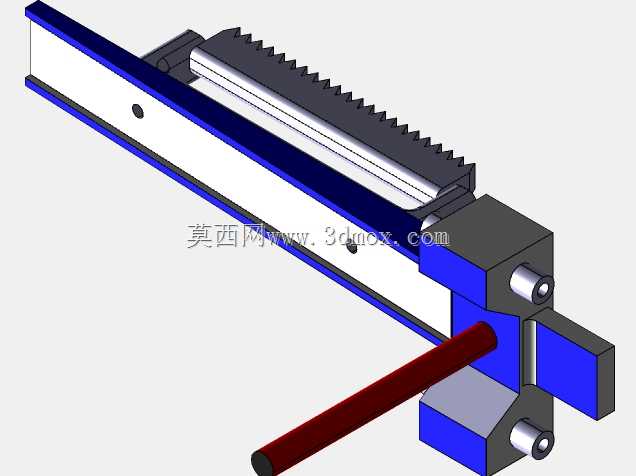

　　开槽杠杆的传动间隙更小，锯切过程中的行程稳定性更强，能有效降低锯片往复运动的抖动幅度，延长锯片使用寿命的同时提升切口断面的平整度。每个锯切单元的进给行程可根据待加工工件的宽度尺寸做对应调整，进给导轨采用线性滑轨搭配滑块的组合，保证进给过程的直线度，避免锯片偏斜导致的切口崩边、锯片卡滞问题。设备配套的进给系统采用小型气动驱动结构，可根据工件材质硬度调整进给压力，针对薄壁型材、软质金属可降低进给速度避免工件变形，针对厚壁实心型材可适当提升进给压力保证锯切效率。四个锯切单元的动作通过统一的控制逻辑联动，当所有工位的工件装夹定位完成后，设备启动后四个锯片同步做往复运动，进给机构按预设行程推进，到达设定锯切深度后自动触发限位信号，

　　锯片退回初始位置后设备自动停机，无需人工反复操作启停。从安装边界来看，设备整体占地尺寸适配常规中小型金加工车间的设备布局要求，基座底部预留地脚螺栓安装孔，可直接固定在硬化车间地面上，无需额外做复杂的地基处理，外接气源与电源即可完成调试投入使用。日常维护层面，每个锯切单元的驱动部件、传动铰接点都预留了润滑注油口，锯片更换位置预留了足够的操作空间，无需拆解大量结构件即可完成易损件更换。在实际生产应用中，这款设备可适配圆钢、扁钢、方管、角钢等多种常见金属型材的定长切断作业，相比传统单头锯床，同等加工量下可减少七成左右的人工上下料等待时间，单次循环即可完成四个工件的切断加工，尤其适合五金加工、钢结构预制、通用机械零部件下料等场景的批量加工作业，能有效平衡小批量多规格加工的效率与成本，降低作业人员的劳动强度，减少人工操作锯切设备的安全隐患。
