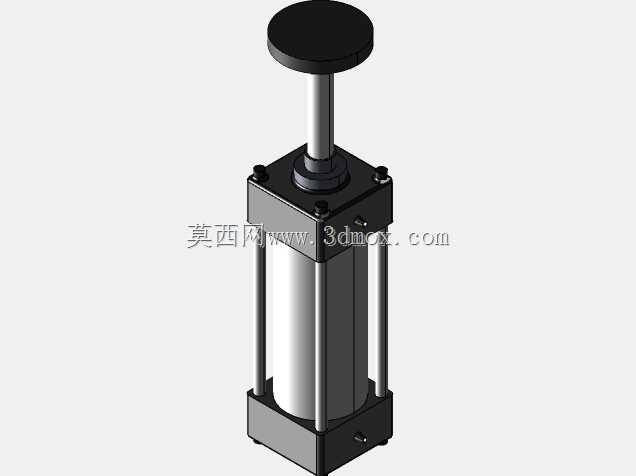

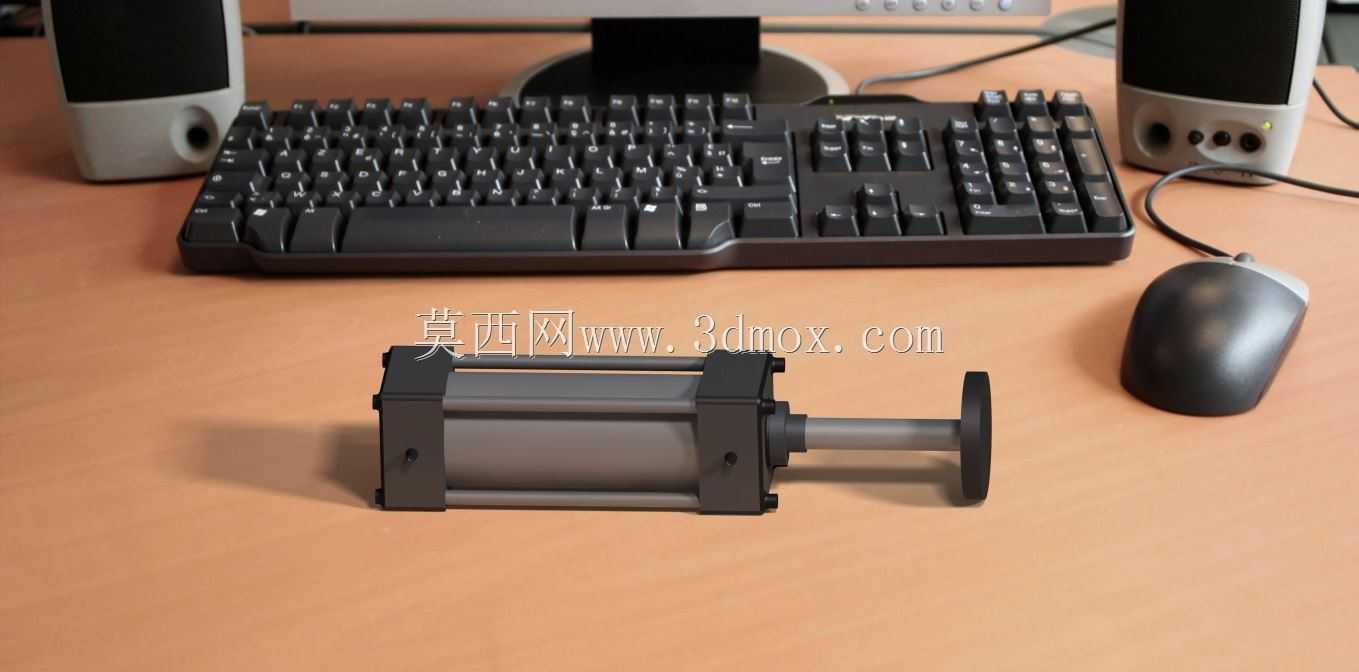

标准复动型拉杆式气动执行气缸结构

　　这款拉杆式气缸是气动系统里最常见的直线执行元件，在自动化产线、工装夹具、轻工包装、物流分拣等场景里应用极广，但凡需要短行程往复直线推压动作的工位，基本都能见到这类结构的身影。它的核心作用是把压缩空气的压力能转化为活塞杆的直线机械动能，相比液压驱动，它动作响应更快、介质清洁无泄漏污染、维护成本更低，适合对出力要求不算极大、动作频率较高的工位。从结构设计来看，这款气缸采用经典的四拉杆锁紧端盖结构，前后端盖通过四根对称布置的拉杆拉紧缸筒，这种结构的优势是加工装配难度低，端盖密封压紧力均匀，后期拆解更换密封件也十分方便，适合批量标准化生产。缸筒采用硬质阳极氧化铝合金材质，内壁粗糙度控制在Ra0.4以下，能有效降低活塞运动的摩擦阻力，

　　同时减少密封件的磨损，延长整体使用寿命。活塞上搭配双向耐磨密封圈与导向环，既保证了前后腔的气压密封性能，又能承受活塞杆侧向的小偏载，避免活塞直接剐蹭缸筒内壁。活塞杆伸出端采用带防尘圈的端盖结构，能阻挡车间环境里的粉尘、切削碎屑进入缸筒内部，防止密封件被异物划伤，适配多数普通工业车间的使用环境。从安装边界来看，这款气缸的端盖预留了标准通孔安装位，既可以通过端盖孔直接穿螺栓固定在设备安装板上，也能搭配法兰板、铰支座、脚架等标准附件实现不同形式的安装，安装孔位的中心距、活塞杆的外螺纹尺寸都符合通用气动元件的尺寸规范，能直接和市面主流同规格气缸互换，不需要额外修改设备安装结构。活塞杆端部的外螺纹可以搭配不同的连接接头，比如浮动接头、

　　Y型接头、I型接头，适配不同的负载连接需求，避免活塞杆和负载连接时出现别劲卡滞的问题。设计这类气缸模型的时候，需要重点关注几个配合尺寸：一是缸筒和端盖的配合公差，既要保证装配顺畅，又要防止密封件被配合间隙切损；二是活塞杆和前端盖导向套的同轴度，同轴度偏差过大会导致活塞杆运动卡顿、密封件偏磨漏气；三是拉杆的锁紧力矩要均匀，避免端盖倾斜导致活塞运动阻力增大。另外，气缸的行程长度可以根据实际工位需求调整，这款基础结构的气缸行程覆盖范围广，从十几毫米的短行程到数百毫米的长行程都能基于这个基础结构改型，只需要调整缸筒长度、活塞杆长度和拉杆长度即可，通用化程度很高。在实际选型使用时，要根据负载所需的推拉力计算缸径，根据工位动作行程确定活塞杆伸出长度，根据安装空间选择合适的安装方式，同时要搭配对应的气源处理元件，保证进入气缸的压缩空气洁净干燥，避免杂质和水分进入缸内加速密封件老化。
