劲量3.7V圆柱形可充电锂电池结构设计

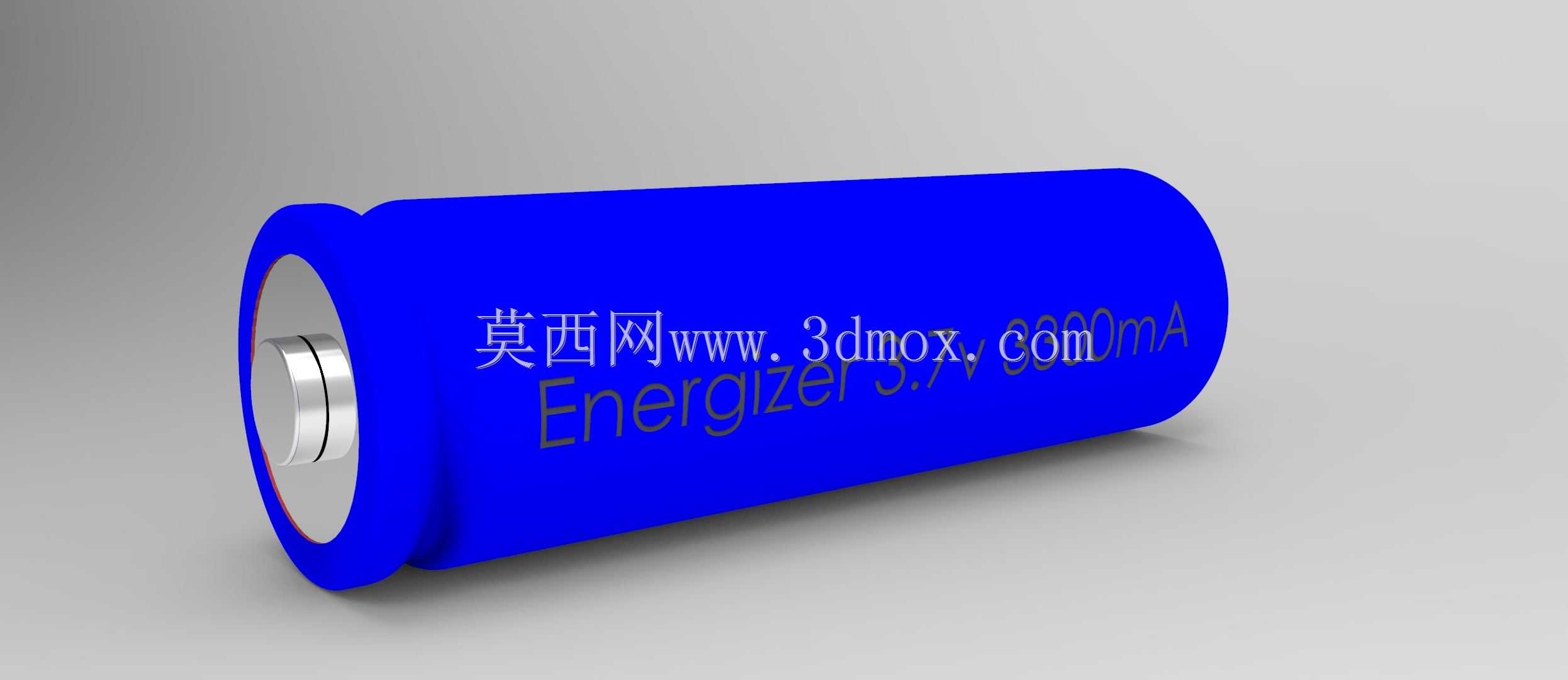

　　这款圆柱型可充电储能部件的三维结构设计，核心围绕便携电子设备、小型检测传感装置、手持工业终端的供电需求展开，在做结构建模时首先要匹配通用圆柱电池仓的安装边界，整体采用标准18650规格的圆柱外形，壳体采用拉伸成型的镀镍钢壳结构，正极位置做了凸起式的接触端设计，接触端与壳体之间设置绝缘密封垫圈，避免正负极短路同时满足电芯密封要求，防止内部电解液渗漏。从实际应用场景来看，这类储能部件可适配手持测量仪器、便携式工业检测传感器、小型自动化设备的备用供电模块、消费类数码产品的供电仓位，建模时特意还原了壳体表面的品牌标识印刷区域、参数标注区域的凹凸结构，方便后续做外观渲染与结构验证时匹配真实产品的外观细节。设计过程中首先确定电芯的卷绕容纳空间，

　　壳体内部预留足够的卷芯放置腔体，同时在正负极集流片的位置做了定位结构，避免装配过程中集流片偏移导致的接触不良问题；负极采用平面式接触设计，与电池仓的弹簧接触端匹配，保证供电接触的可靠性，在壳体的卷边位置做了圆角过渡处理，既避免装配时刮伤电池仓的绝缘衬层，也能降低壳体卷边位置的应力集中，提升壳体的抗挤压能力。做结构校验时需要重点关注外径尺寸与电池仓内径的配合公差，通常壳体外径控制在18mm±0.1mm，整体长度控制在65mm±0.15mm，保证可以顺畅装入标准18650电池仓，同时不会出现晃动导致的接触断电问题；正极凸起高度控制在0.8mm-1.2mm之间，既保证与电池仓正极接触片的有效接触，也避免凸起过高导致装配时顶坏接触片。

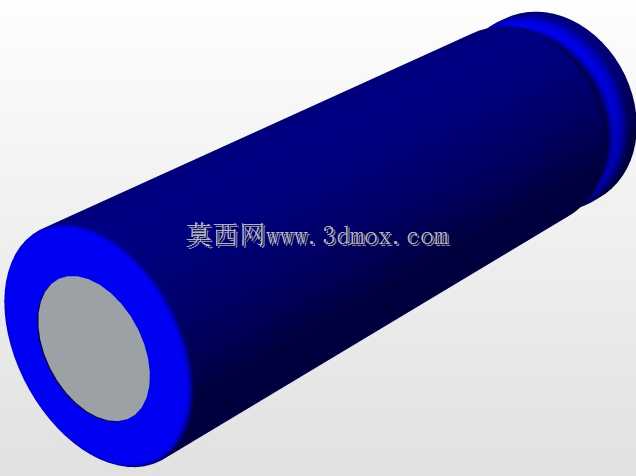

　　另外建模时还原了壳体表面的蓝色包覆层结构，该包覆层为PVC绝缘热缩膜，建模时预留了热缩膜的厚度空间，热缩膜与钢壳之间为过盈配合，热缩后完全贴合钢壳表面，覆盖钢壳的全部侧面区域，仅露出正负极的接触端面，避免电池装入多联电池仓时相邻电池的侧面接触短路。从功能特性来看，该款储能部件额定输出电压3.7V，可通过配套充电回路反复充放电使用，相比一次性干电池具备更高的能量密度与更低的长期使用成本，在小型工业传感设备的供电设计中，选用该规格电池时可以直接套用该三维模型做电池仓的干涉检查，验证电池盖的闭合间隙、接触弹片的压缩量是否在合理区间，不需要再反复测绘实物尺寸，能大幅缩短结构设计的验证周期。在做装配模拟时，还可以通过该模型验证电池极性防呆结构的合理性，确保电池反装时无法闭合电池盖，从结构上避免反装导致的电路烧毁问题。
