带微型USB接口的DIY移动电源外壳结构

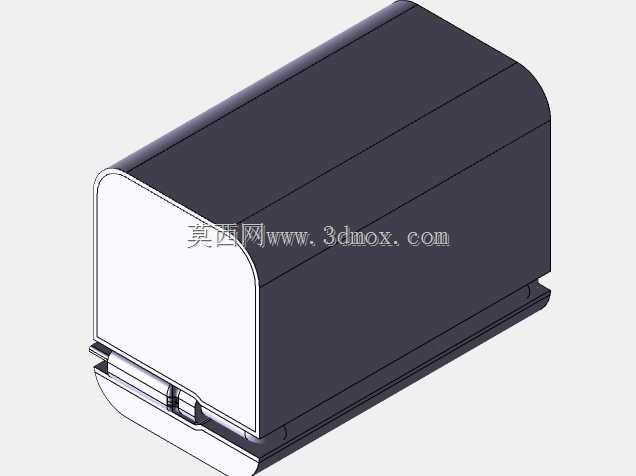

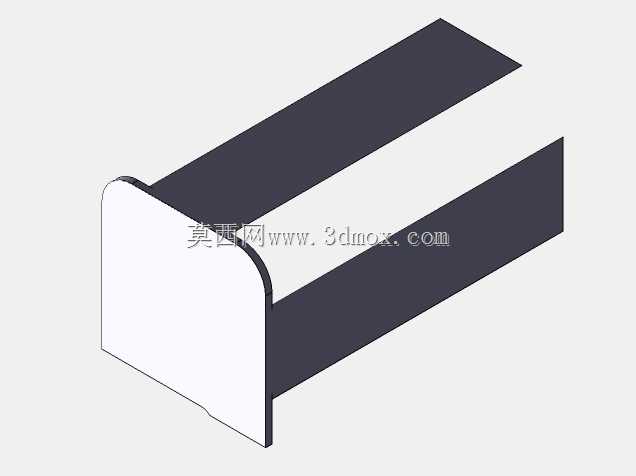

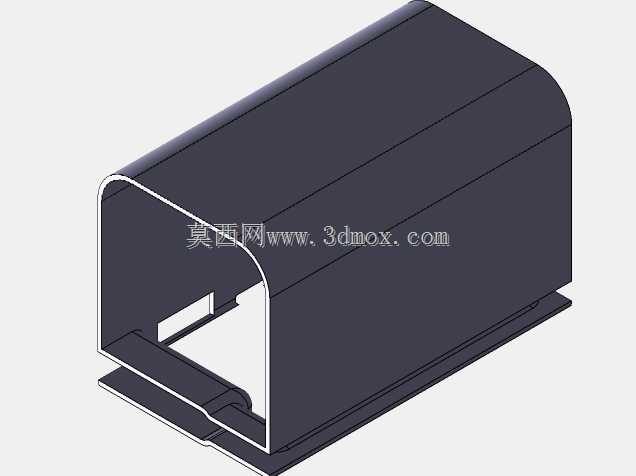

　　这款DIY移动电源外壳的设计，首先要匹配10000mAh容量电芯组的安装空间，内部预留的腔体尺寸刚好适配常规并联或串联排布的圆柱锂电芯，四周设计有均匀的限位筋，电芯装入后不会出现窜动，避免使用过程中电芯晃动拉扯内部接线导致的接触不良问题。外壳的上下盖采用卡扣式配合结构，不需要额外打螺丝固定，装配时对准卡位按压即可完成扣合，后期如果需要更换电芯或者检修内部电路，直接撬开卡扣就能拆开，维护操作十分便捷。

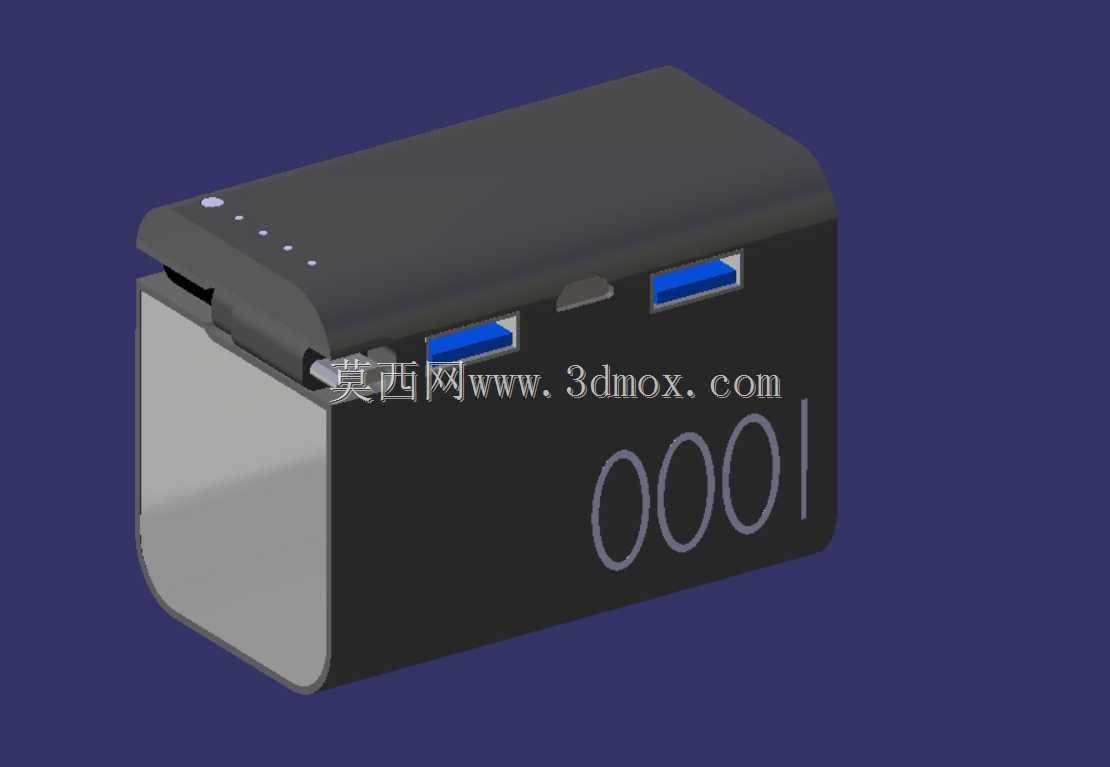

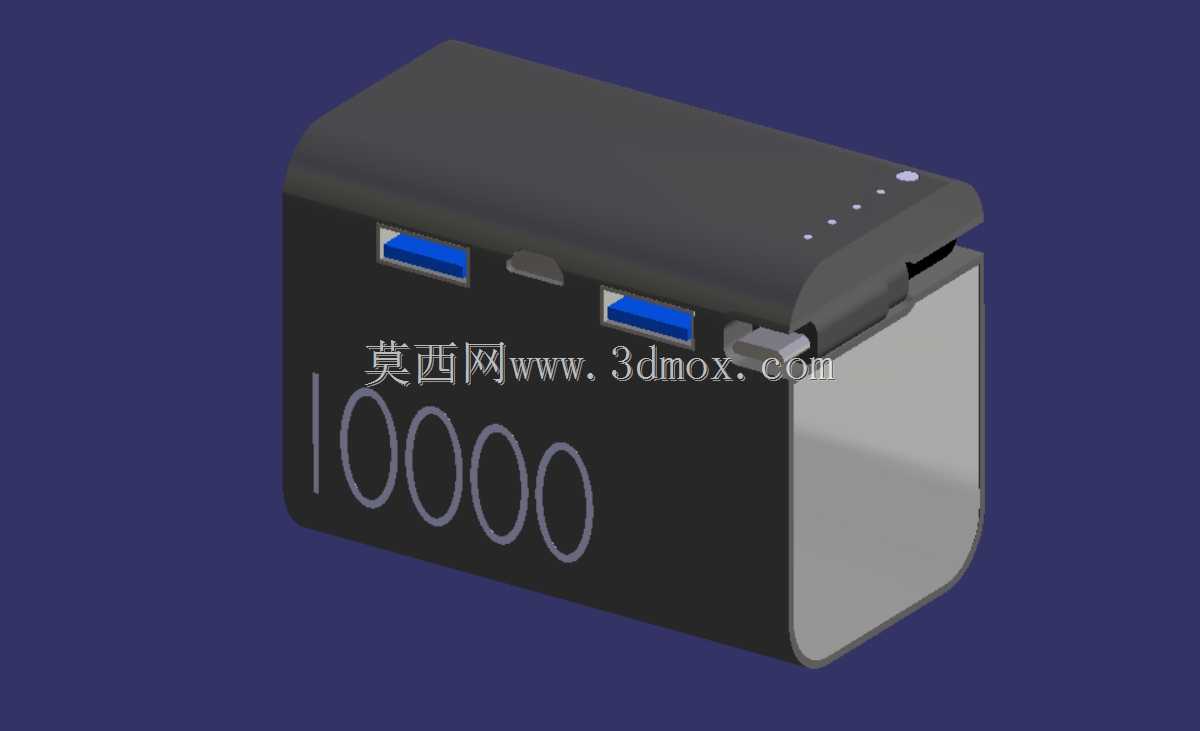

　　接口区域的布局经过反复调整，两个USB输出接口并排布置在外壳正面靠上位置，接口周围做了加厚的凸台结构，日常插拔充电线时不会因为外力导致接口座从PCB板上松脱，微型USB输入接口布置在两个输出接口的侧方，接口开孔的公差控制在0.1mm以内，公头插入时不会出现卡滞或者旷量过大的问题。外壳正面丝印的容量标识区域做了下沉式平面处理，后期粘贴标识贴纸或者直接丝印字符都能保证平整，不会因为曲面导致标识起翘。

　　外壳顶部预留了电量指示灯的透光孔位，四个小孔对应四档电量显示，旁边的小圆孔是电量检测按键的安装位，按键的按压行程设计在0.3mm，按压力度控制在适中范围，不会出现误触也不会按压费力。外壳的边角全部做了R3的圆角过渡，没有尖锐的棱角，日常手持携带时不会硌手，也能避免跌落时边角应力集中导致外壳开裂。

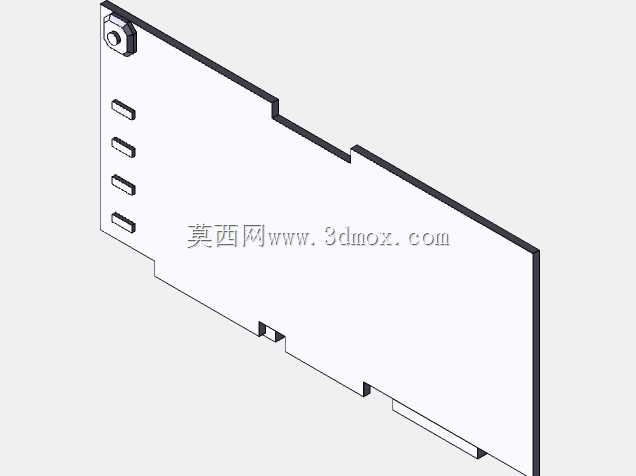

　　从实际应用场景来看，这款外壳适配个人DIY组装移动电源的需求，不需要开模定制，通过3D打印或者小批量机加工就能制作，内部除了电芯安装位，还预留了充放电保护板的安装空间，保护板可以通过双面胶或者小螺丝固定在外壳内侧的预留柱上，接线走线路径也做了避让设计，不会出现压线或者线组被外壳夹断的问题。外壳的壁厚设计在1.5mm，既保证了足够的结构强度，日常放置、轻微磕碰不会出现变形破损，也不会因为壁厚过大导致整体外形过于笨重，整体握持尺寸和常规市售10000mAh移动电源接近，可以直接适配市面上通用的移动电源收纳包，外出携带十分方便。

　　在安装边界的考量上，外壳的所有外部接口都和外壳外表面齐平或者略微内凹，不会因为接口突出导致放置时刮蹭桌面，外壳底部做了四个微小的凸点，放置在光滑桌面上时能起到防滑作用，也能避免底部被桌面硬物刮花。上下盖的配合面做了0.2mm的止口设计，扣合后缝隙均匀，不会出现错位，日常使用时灰尘也不容易从缝隙进入外壳内部，能对内部的电芯和电路起到一定的防护作用。
