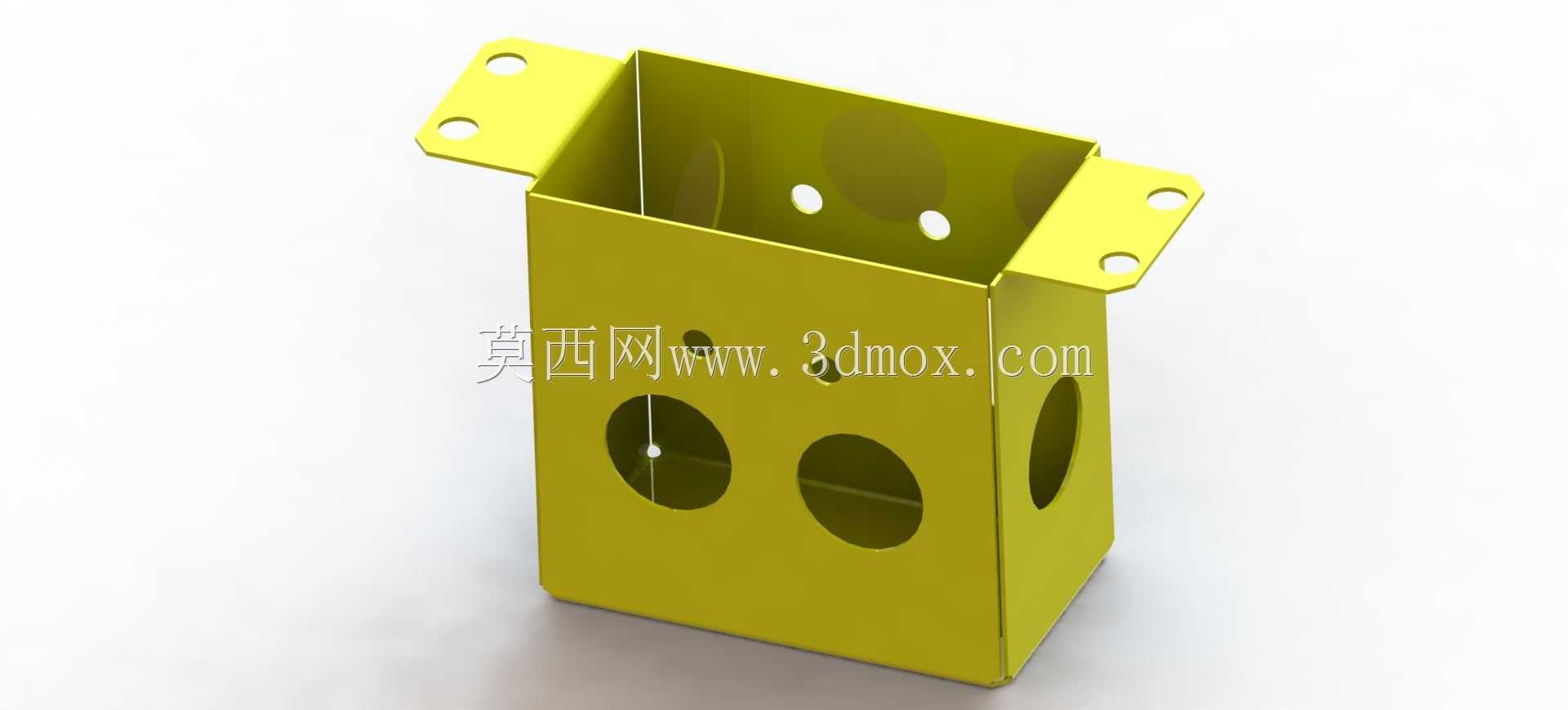

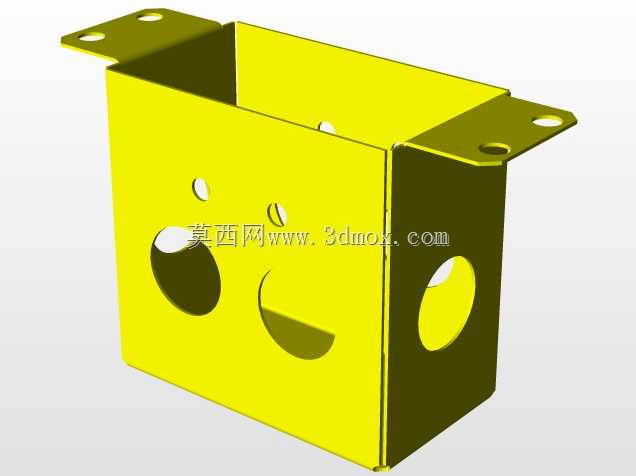

带安装耳多开孔钣金接线防护壳体

　　这款钣金壳体是传感器配套安装场景中常用的防护结构件，日常多应用在工业传感检测单元的外围防护、小型电气模块的集成安装场景中，用来包裹内部的传感核心板、接线端子排，隔绝车间内的切削液飞溅、金属粉尘飘落，避免内部电路出现短路、触点氧化的问题。从结构设计来看，壳体主体采用单块钣金板材折弯成型，减少了额外的拼接焊缝，整体成型后结构刚性更好，长期在设备振动工况下也不会出现拼接缝开裂的情况。壳体两侧伸出的带孔安装耳，是整个结构的安装定位基准，两个耳片上的安装孔位同轴度公差控制在0.1mm范围内，安装时可以直接通过螺栓穿过孔位固定在设备机架的预装位上，不需要额外做定位调整，能有效缩减现场装配的调校时间。壳体侧壁分布的不同直径圆孔，

　　是根据内部器件的走线、探头伸出需求设计的，大直径孔位用来走多芯信号线缆，小直径孔位对应传感探头的伸出位置，孔位边缘都做了翻边钝化处理，避免穿线时割破线缆外层绝缘皮，同时翻边结构也能提升孔位周边的结构强度，减少钣金受力后的孔位变形。设计过程中优先考虑了钣金加工的工艺可行性，所有折弯处的内圆角都匹配常规钣金折弯刀具的R角参数，不需要定制特殊刀具就能完成加工，板材展开后的排样可以最大化利用标准板材幅面，减少边角料的产生，降低加工成本。壳体的内部净空间尺寸预留了足够的接线余量，内部可以容纳常规尺寸的传感电路板、接线端子以及预留的线缆弯折空间，不会出现内部器件挤压、线缆弯折半径过小导致的线芯断裂问题。

　　安装耳与壳体主体的折弯连接处做了加强压筋处理，在设备长期运行产生振动的工况下，安装耳不会因为反复受力出现折弯处断裂的情况，整体结构的抗疲劳性能更好。壳体开口端的边缘做了向内的折边处理，既可以提升壳体整体的抗形变能力，也能在配套上盖安装时提供定位基准，让上盖与壳体的配合缝隙更均匀，提升整体的防护等级。这类钣金壳体除了传感器配套场景外，也可以用在小型工业控制模块、信号转换单元的防护安装中，只要匹配对应的安装孔位与内部空间，就能快速适配不同的小型电气单元安装需求，结构的通用性较强。
