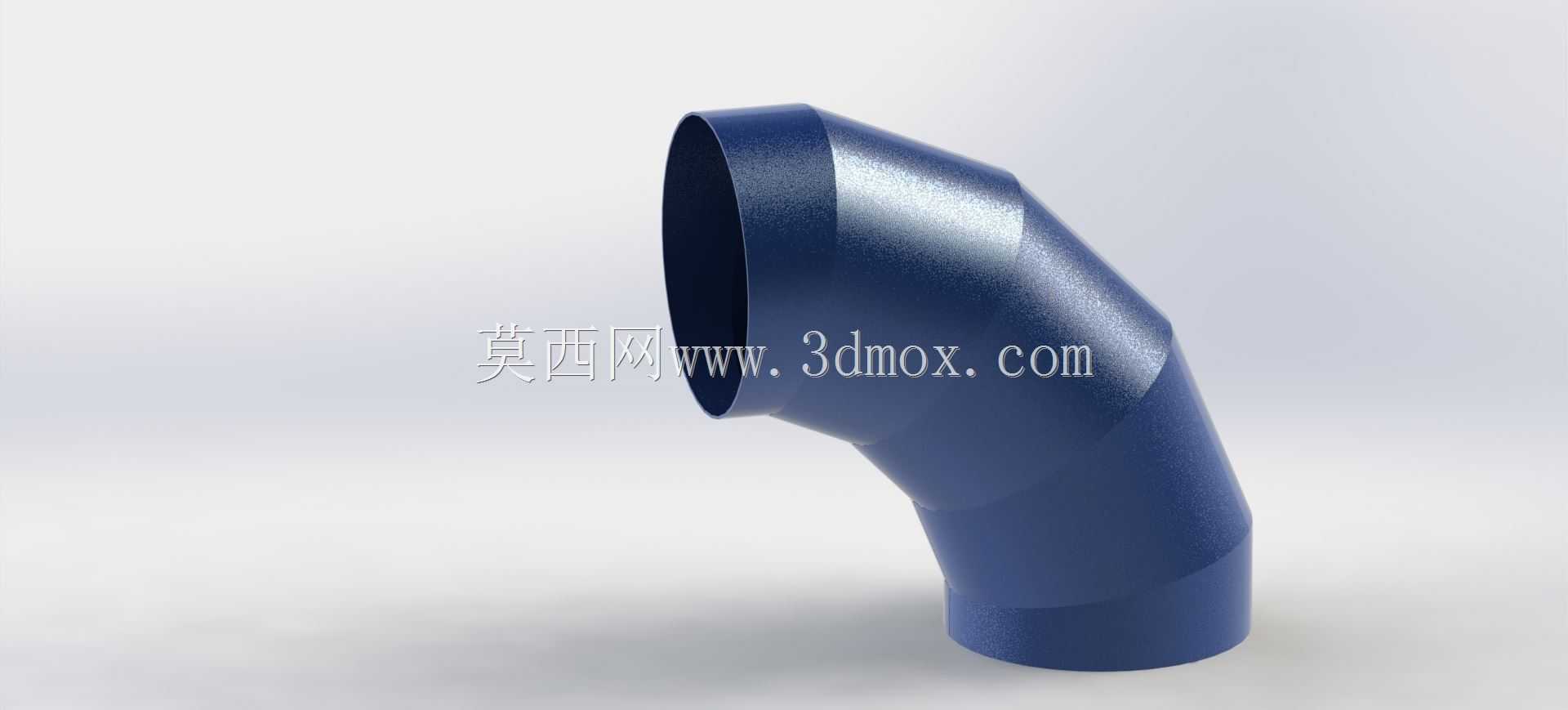

多段拼接式金属通风管路弯头结构

　　在工业通风除尘、低压流体输送、车间排气系统的管路布设场景中，受现场安装空间、管路走向转折的限制，直段管路无法完成路径衔接，这类多段拼接的金属板弯头是管路系统中不可或缺的转向连接件。区别于一体铸造成型的高压弯头，这类钣金弯折成型的弯头主要适配风压、水压较低的输送场景，板材厚度根据输送介质的磨损特性选择，常规通风场景选用0.8-1.5mm的冷轧钢板即可满足强度需求，若输送含粉尘的磨损性介质，可将板材厚度提升至2-3mm，或在弯头内壁增设耐磨衬层延长使用寿命。从结构设计逻辑来看，该弯头采用多段斜口管节拼接的成型方式，每一段管节的两端都按照预设的转折角度切割出斜口，相邻管节对接后逐段累加形成平滑的转向弧度，相比整管弯折的工艺，

　　这种分节拼接的方式不需要大吨位的弯管设备，普通钣金车间通过剪板、卷圆、焊接工序即可完成加工，加工门槛更低，也更容易根据现场实际需求调整转向角度，不需要定制专用的弯管模具。在安装边界的适配性上，弯头两端的接口尺寸与同规格直段管路的外径保持一致，可直接通过法兰铆接、抱箍连接或者焊接的方式与直段管路对接，接口处的同轴度公差控制在1mm以内，避免对接后出现错位导致的介质泄漏、流阻增大问题。弯头的转弯半径根据管路布设的空间条件设定，常规工况下转弯半径取管路直径的1.5倍，既可以控制弯头整体的占用空间，也能避免转弯半径过小导致的介质流动阻力陡增，减少输送过程中的能耗损失。在实际管路排布时，这类弯头通常设置在管路走向改变的节点位置，

　　安装时需要注意弯头的承重支撑，尤其是大口径的弯头，不能仅依靠两端直段管路承重，需要在弯头下方设置独立的支撑支架，避免长期运行过程中管路焊缝受重力拉扯出现开裂漏风的问题。针对不同的输送介质，弯头的表面处理方式也有区别，普通空气输送场景做静电喷塑或者镀锌防锈处理即可，若输送带有腐蚀性的气体，则需要选用不锈钢板材加工，或者在弯头内壁做防腐涂层处理，避免介质长期侵蚀导致管壁穿孔。建模过程中，每一段管节的展开下料尺寸都需要经过精确计算，考虑板材卷圆过程中的壁厚延伸量，以及焊接时的焊接收缩余量，确保每一段管节对接后接缝严密，拼接完成后的弯头内壁平滑，没有明显的凸起或者错位，减少介质流经时的湍流产生，降低运行过程中的风噪和阻力损耗。
