多安装孔位折弯钣金固定支架结构

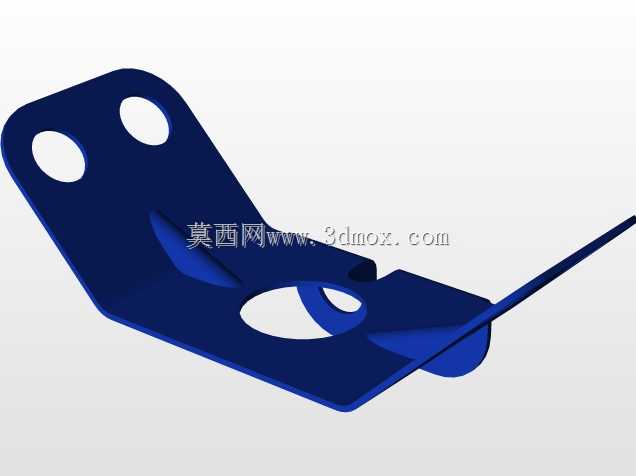

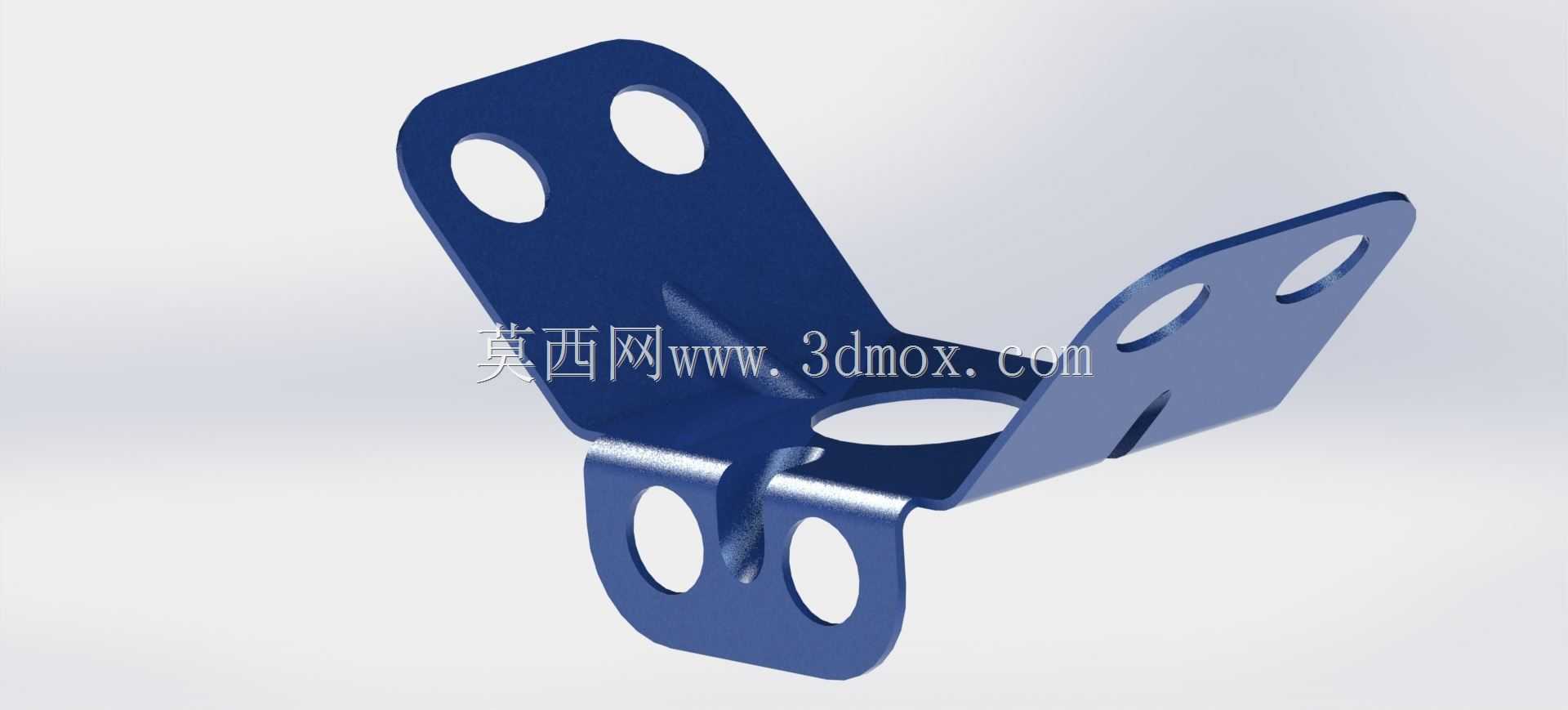

　　这类多折边带孔钣金支架，在工业传感检测、小型机电组件装配场景里应用十分普遍，常作为光电传感器、小型气动元件、走线卡扣的承载固定基座，适配各类自动化产线的检测工位、小型设备的内部组件挂载需求，相比型材拼接的固定座，一体冲压折弯的结构没有拼接缝隙带来的累积公差，长期受振动工况也不会出现连接松动移位的问题。从结构设计逻辑来看，三个方向的折边分别对应不同的安装对接面，每个折边上开设的圆形通孔，既可以穿装螺栓完成与设备机架、被固定元件的锁紧，也能根据现场安装位置调整固定点位，中间区域预留的大尺寸通孔，一方面是为了给被固定元件的探测端、接线端留出避让空间，避免钣金结构遮挡传感器的检测光路或者挤压线缆，另一方面也能减少钣金件的整体用料，

　　降低零件自重，同时在冲压成型时减少材料应力集中，避免折边位置出现开裂变形。设计这类钣金件的时候，首先要确认各折边的折弯半径匹配所选板材的厚度，通常冷轧钢板折弯的内R取板材厚度的0.5到1倍，防止折弯处出现应力断裂，所有安装孔的孔位都要预留至少0.2mm的装配间隙，避免板材裁剪、冲压的公差导致螺栓无法穿装，同时孔边到折边的距离要大于板材厚度的1.5倍，防止折弯工序中孔位被拉扯变形。从安装边界来看，三个折边的安装面互相垂直，可以分别对接水平面、竖直立面、侧装斜面的安装基面，不需要额外加装角度转接件，整体占用的安装空间紧凑，不会在狭小的设备内部占用过多走线或其他元件的布置空间，折边边缘做的去毛刺处理，

　　也能避免装配时划伤操作人员或者损坏元件线缆。这类支架的板材通常选用1.5到2mm厚度的冷轧钢板，表面做喷塑或者镀锌处理，适配车间内多油污、多粉尘的工况，长期使用不会出现锈蚀掉渣的问题，在小型输送线的物料到位检测、设备柜门的感应开关固定、小型气动电磁阀的组立安装场景中，都能直接替换定制化的机加工固定座，大幅缩短零件加工周期，降低装配调试的成本。建模过程中需要注意折弯扣除值的准确设置，确保展开后的下料尺寸和实际冲压折弯后的成品尺寸一致，避免出现孔位错位、折边角度偏差导致无法装配的问题，各孔位的中心距标注要以安装基准面为参照，减少尺寸链的累积误差，保证批量生产时零件的一致性。
