带加强筋三角支撑吊耳式安装固定座

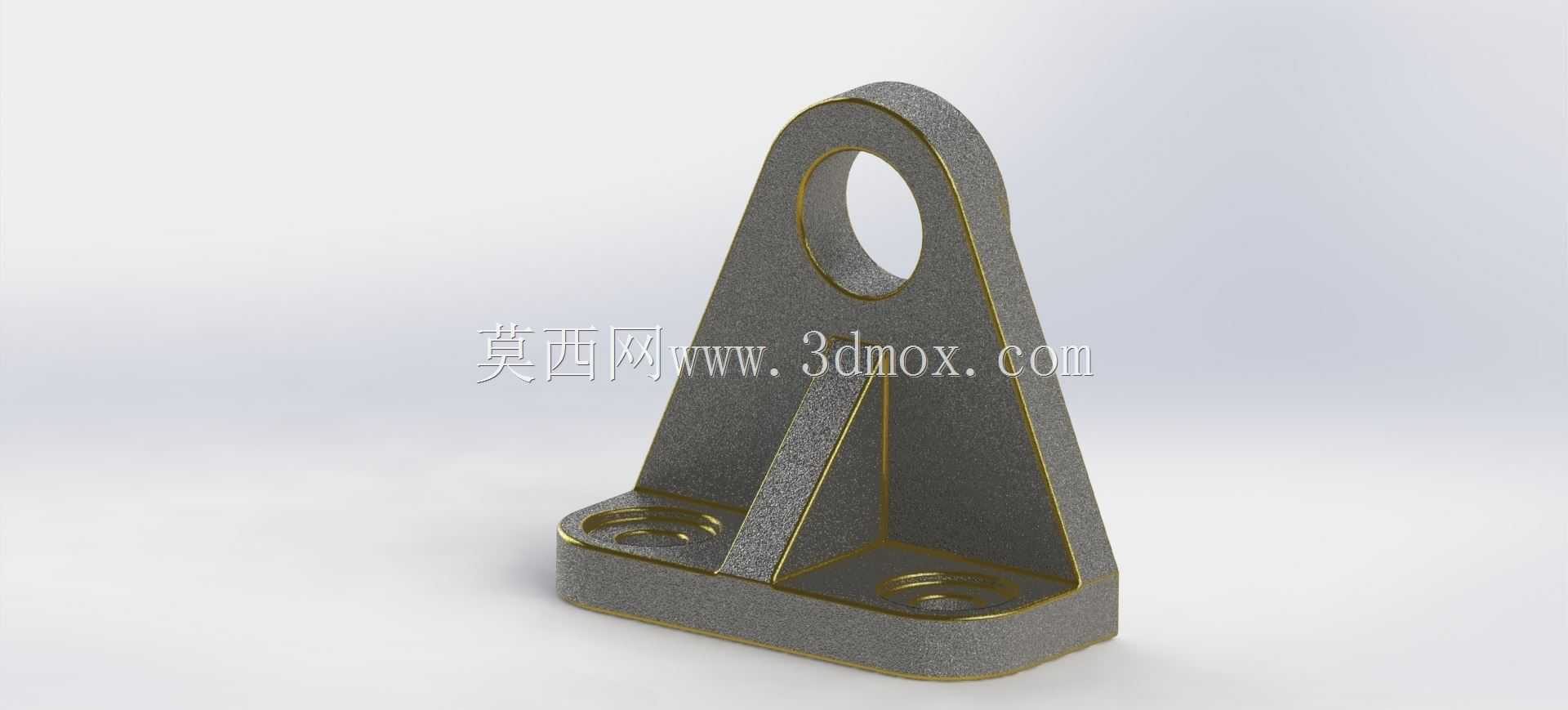

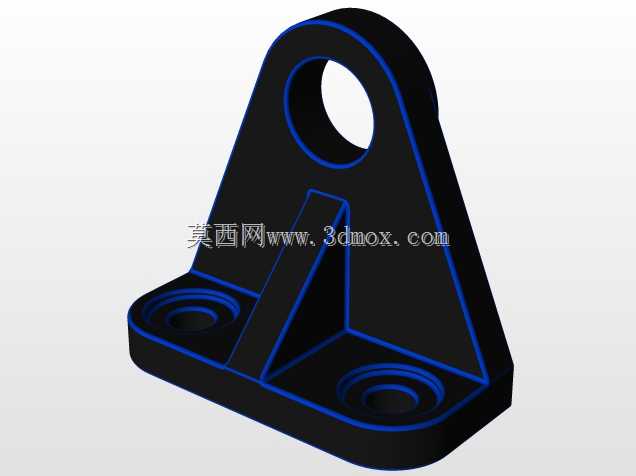

　　这款三角结构的支撑固定件，在轻工自动化输送线、小型检测设备的传感器安装工位、实验室台架挂载点位都有很高的适配性，日常做设备改造时经常会用到这类结构件来替代定制焊接支架，省去现场焊后打磨、喷漆的工序，装配效率能提升不少。从结构设计来看，整体采用直角三角形的力学承载逻辑，竖直立板顶部开出整圆吊装孔，孔边做了等宽的凸缘加厚处理，避免挂载时孔壁应力集中出现开裂，立板和底部安装板之间设置了两道三角形加强筋，筋板厚度和立板保持一致，筋边和底板、立板的交接处都做了圆角过渡，既可以减少注塑或3D打印成型时的应力缩痕，也能避免机加工版本的锐角磕碰划伤。底部安装板为矩形平板，板上对称设置两个沉头安装孔，沉孔深度刚好能盖住常用内六角圆柱头螺钉的头部，

　　安装后螺钉头不会突出底板平面，保证整个固定座和安装基面完全贴合，不会出现安装倾斜的问题。安装边界方面，底板的两个安装孔中心距按照常用的工业铝型材槽距做适配，既可以直接固定在铝型材工作台的T型槽上，也能通过螺栓固定在钢板焊接的机架立面，顶部吊孔的内径适配常规的M6到M8规格的吊环螺钉或者销轴，挂载小型光电传感器、小型气动管路分气块、轻量型导向轮这类载荷在5kg以内的部件完全足够，不会出现结构变形。实际选型使用时需要注意，若用于有持续振动的工位，可适当加厚筋板厚度，或者在安装面增加橡胶减震垫，避免长期振动导致固定螺栓松动；如果用于洁净车间环境，可选用PEEK材质加工该零件，表面做抛光处理不易积灰，满足洁净度要求。

　　建模时整个零件的拔模斜度统一设置为1度，不管是开模注塑还是FDM3D打印都能顺利脱模，不需要额外做支撑结构，打印成型后只需要简单去除毛边即可投入使用，零件的所有棱边都做了0.5mm的倒角处理，没有尖锐边角，装配时的操作安全性更高。
