可调式活动扳手机械结构三维设计

　　在设备运维、机械装配、家装维修等各类现场作业场景中，活动扳手是普及率极高的手动紧固工具，它无需匹配固定开口尺寸，可通过调节活动钳口的开合幅度适配不同规格的螺栓、螺母，解决了固定扳手需要携带多规格型号的痛点，尤其适合现场工况复杂、紧固件尺寸不统一的作业场景，比如户外设备抢修、非标设备装配、家用五金维修等场景，单把活动扳手即可覆盖多数常规紧固件的拆装需求。

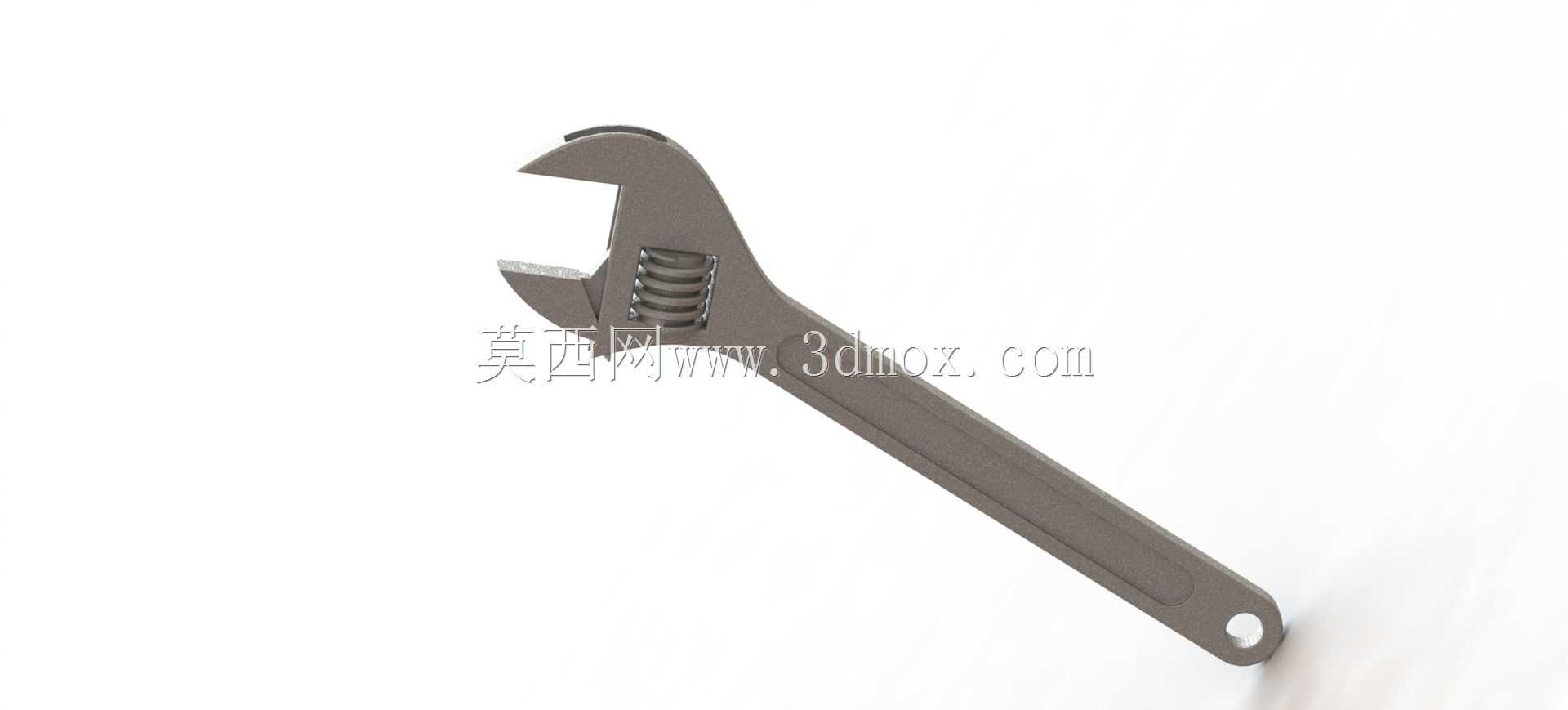

　　这款活动扳手的结构设计围绕受力可靠性与操作便捷性展开，整体分为固定钳身、活动钳口、调节蜗杆、手柄四个核心部分。固定钳身与手柄为一体化结构，采用长直柄设计，握持区域做了贴合手掌的弧度处理，尾部开设挂孔，方便作业时悬挂收纳，避免工具遗失。活动钳口嵌装在固定钳身的导轨槽内，与调节蜗杆啮合，转动蜗杆即可带动活动钳口沿导轨平稳滑动，实现开口尺寸的连续调节，调节过程无卡顿，钳口对齐精度高，夹紧工件后不会出现松脱打滑的问题。

　　从受力设计角度考量，扳手的钳口咬合面做了细密的齿纹处理，增大与紧固件接触面的摩擦力，拧动时可牢牢卡住螺母棱角，避免施力过程中出现滑脱、磨损螺母边角的问题。固定钳口的根部做了加厚过渡处理，对应拧动作业时应力最集中的区域，通过加大截面厚度提升结构强度，避免大扭矩施力时出现钳口断裂的风险。调节蜗杆的齿形采用梯形齿设计，啮合间隙小，承载能力强，长期使用后不会因磨损出现钳口晃动的问题，保证调节精度与夹紧可靠性。

　　外形尺寸方面，这款扳手属于常规民用与工业通用规格，整体长度适配成年男性单手握持操作，最大开口尺寸覆盖常见的M6到M24规格外六角紧固件，可满足绝大多数日常与工业场景的紧固需求。安装边界上，扳手整体无突出的异形结构，除钳口工作区域外，手柄部分为等宽直柄，可在狭窄的设备间隙内操作，当作业空间局促时，可通过调整握持位置缩短力臂，适配狭小空间的拧动作业，不会因外形干涉无法伸入作业点位。

　　设计过程中重点规避了常见的活动扳手缺陷，比如钳口调节行程的限位设计，活动钳口滑动到最大开口位置时会被限位结构挡住，不会从钳身导轨中脱出；蜗杆的端部做了限位台阶，长期转动调节也不会从安装孔中脱落；整体表面做了哑光防锈处理，在潮湿的作业环境中也不易生锈，延长工具的使用寿命。钳口的开合方向与手柄施力方向做了角度优化，拧动时手腕可保持自然发力姿态，长时间作业不易产生疲劳感，咬合面的硬度做了差异化处理，钳口工作区域硬度高于手柄部分，既保证咬合部位的耐磨性能，又让手柄具备一定韧性，大扭矩施力时不会出现整体脆断的问题。
