两用开口梅花组合扳手结构设计

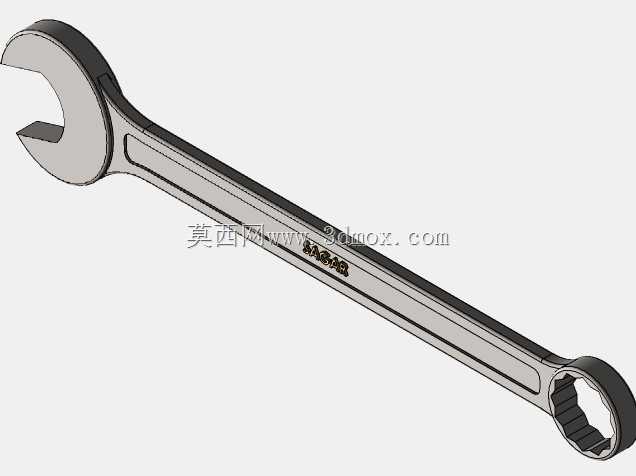

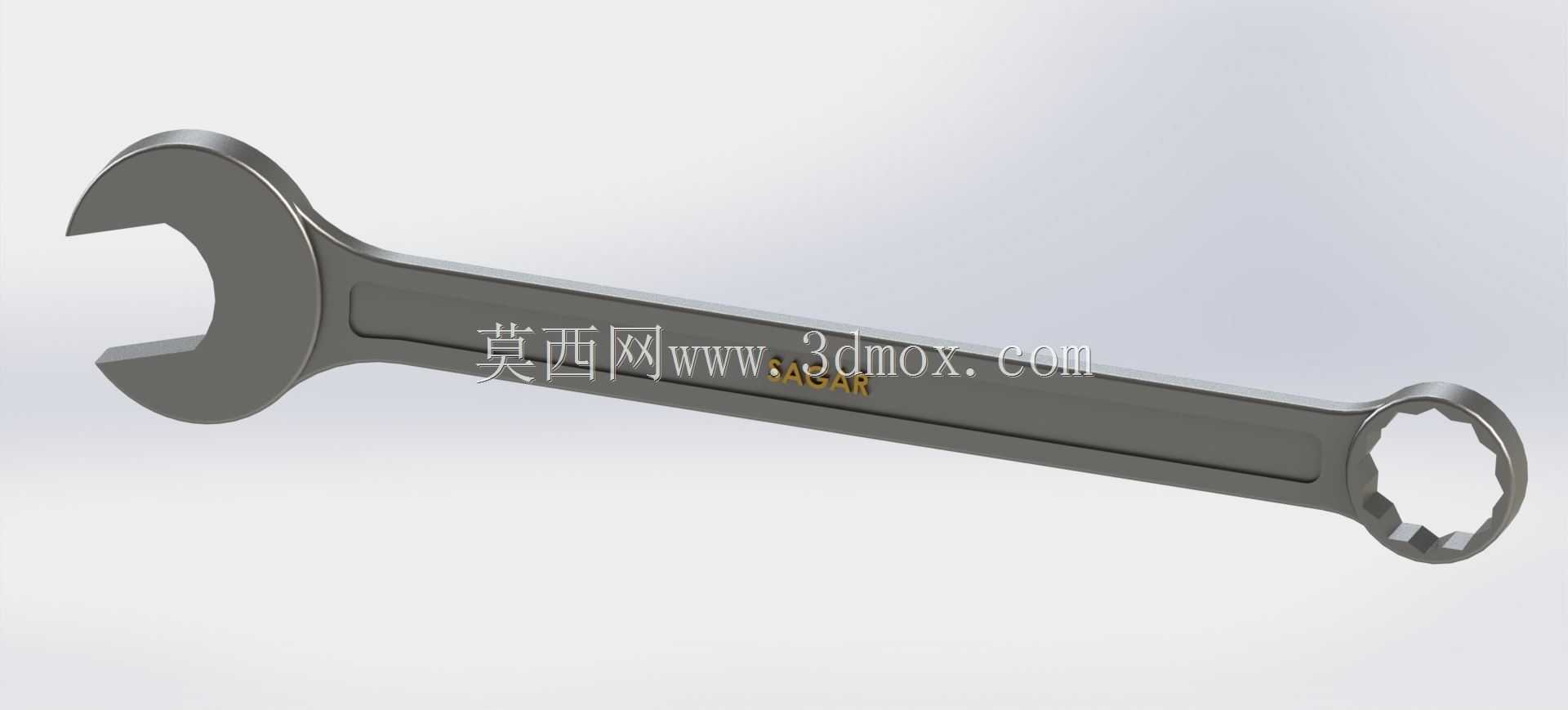

　　这款组合扳手是机械装配、设备维保场景中最常用的手动紧固工具，一端为开口扳头结构，另一端为梅花环式扳头，可覆盖同一规格紧固件的不同拆装工况需求。在实际产线维保、小型设备组装、户外机电检修场景中，这类两用扳手无需频繁更换工具，单支即可完成不同操作空间下的螺栓螺母拆装，大幅减少工具携带数量，提升现场作业效率。开口端的设计适配紧固件外露、操作空间开阔的工况，扳口的角度经过工程化调校，可在紧固件旁侧有少量遮挡时实现快速套入，适合初拧阶段的快速旋动作业；梅花端为十二角环孔结构，可对紧固件形成全周包裹受力，在终拧或者紧固件锈蚀、需要施加较大扭矩的场景下，能有效避免扳口滑脱损伤紧固件棱角，适配空间受限、无法从侧面套入紧固件的操作场景。

　　从结构设计逻辑来看，扳身采用等强度变截面设计，从扳头位置向手柄中段平缓过渡厚度，既保证扳头受力位置的结构强度，避免大扭矩下扳头开裂变形，又控制整体重量，降低长时间手持作业的疲劳感。扳身表面的防滑凹槽设计，可在手部沾有少量油污时增加握持摩擦力，减少施力过程中的打滑风险。手柄末端的圆弧收边处理，避免尖锐边角在施力过程中硌伤手掌，符合手动工具的人机工程设计要求。在安装边界与尺寸适配层面，这款扳手的开口端与梅花端对应同一公称尺寸的外六角紧固件，扳身整体长度经过扭矩匹配设计，既保证普通成年男性手持施力时可达到对应规格紧固件的标准拧紧扭矩，又避免长度过长导致空间狭小场景下无法完成转动操作。扳头的外轮廓做了倒角收窄处理，在设备内部管线密集、

　　结构紧凑的安装位置，可伸入狭窄间隙接触紧固件，解决普通直柄扳手无法进入狭小空间作业的问题。在实际应用中，这类组合扳手广泛覆盖机电维修、家装装配、产线设备调试、五金加工等多个场景，相比单头扳手具备更强的工况适配性，其结构强度经过受力仿真校验，扳头的受力薄弱位置做了加厚处理，可承受额定扭矩下的反复加载，不会出现永久变形或者断裂问题。梅花端的环孔内壁做了高精度成型处理，与标准外六角紧固件的配合间隙控制在合理范围，既能顺畅套入紧固件，又不会因间隙过大导致受力时棱角打滑磨损，可有效延长工具自身与被拆装紧固件的使用寿命。
