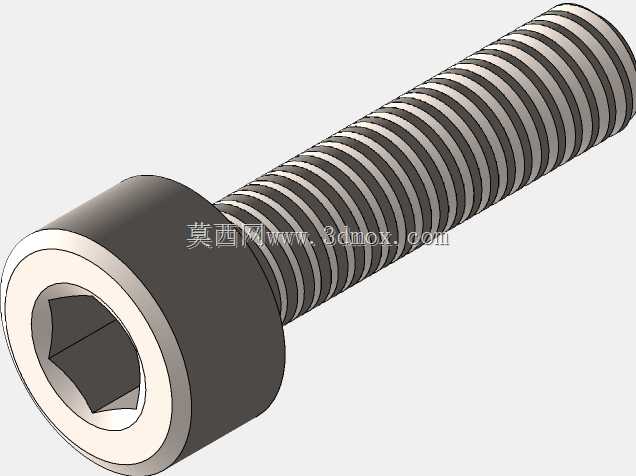

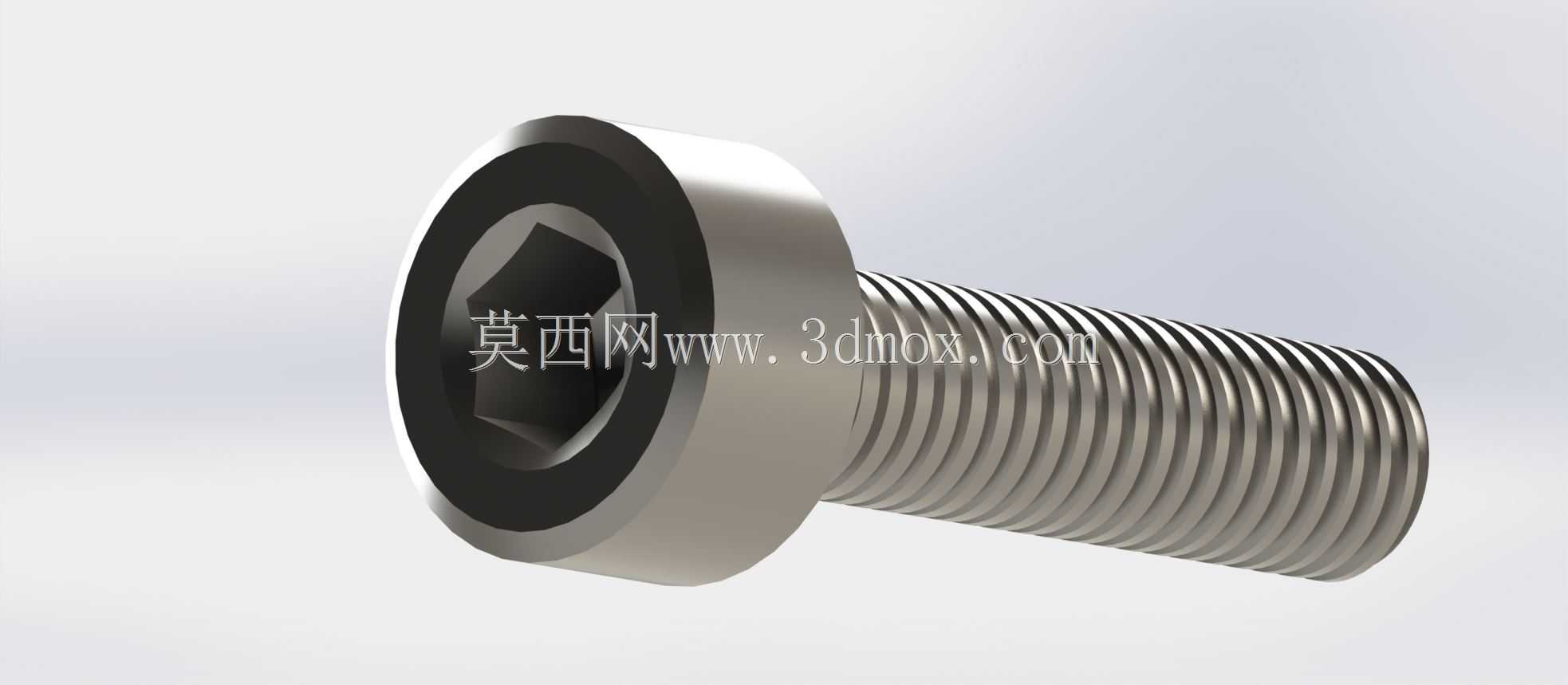

薄型内六角圆柱头带垫螺栓结构设计

　　这款带垫内六角螺栓的设计，首先考虑的是紧凑安装空间下的紧固需求，在自动化设备的传感模块安装、仪器仪表的内部组件固定场景中，经常遇到安装沉孔深度不足、螺栓头不能突出安装面的情况，常规内六角圆柱头螺栓的头部高度较高，加上平垫组合后总高度往往超出安装边界，这款一体化带垫结构刚好解决了这个痛点，省去了单独装配平垫的工序，也避免了平垫在狭小安装腔内移位、脱落的问题。从结构设计来看，螺栓头部集成的法兰垫面做了精密的平面度控制，垫面与螺杆轴线的垂直度公差控制在0.02mm以内，紧固时能保证垫面与被连接件表面完全贴合，不会出现偏载导致的局部应力集中，对于铝合金、工程塑料这类硬度较低的被连接件，能有效分散压紧力，避免紧固时压伤工件表面。

　　内六角驱动槽的深度按照标准扭矩传递要求设计，槽口做了微小的倒角处理，既可以方便内六角扳手快速导入，也能在施加额定紧固扭矩时避免槽口边缘崩裂，相比十字槽、一字槽的驱动结构，内六角的受力面更多，施加扭矩时扳手不容易滑脱，适合在空间受限的位置使用加长杆增力紧固。螺纹部分采用普通公制粗牙设计，牙型角60度，螺纹中径的公差带按照6g级精度控制，能和市面上绝大多数标准内螺纹孔、螺母实现顺畅旋合，螺纹收尾处做了合理的退刀结构，不会出现最后几牙螺纹变形导致的卡滞问题。螺杆部分的光杆段与法兰垫面采用圆角过渡，避免了直角连接处的应力集中，在承受交变载荷、振动工况的连接场景下，能有效降低螺栓根部断裂的风险。安装边界方面，

　　这款螺栓的法兰外径比同规格普通内六角螺栓的头部直径大30%左右，对应的安装沉孔只需要加工出容纳法兰厚度的沉台即可，不需要额外预留平垫的放置空间，沉孔直径只需要比法兰外径大0.2-0.3mm就能满足装配要求，对于安装空间紧张的传感组件、精密仪器内部结构来说，能大幅压缩安装位的尺寸占用，给周边的走线、其他元器件留出更多布局空间。在实际选型使用时，需要注意被连接件的通孔直径要比螺杆大0.1-0.2mm，避免通孔过小导致螺杆无法穿过，同时紧固扭矩要按照螺栓材质对应的强度等级施加，不要超扭矩紧固导致螺纹滑牙或者螺栓拉长断裂。
