双孔连接臂式传感安装基座结构

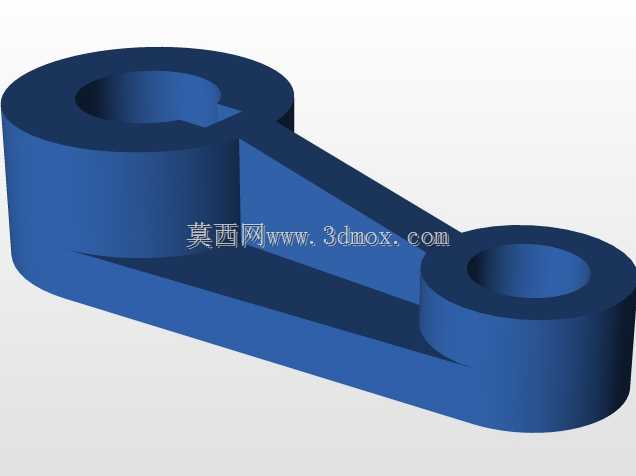

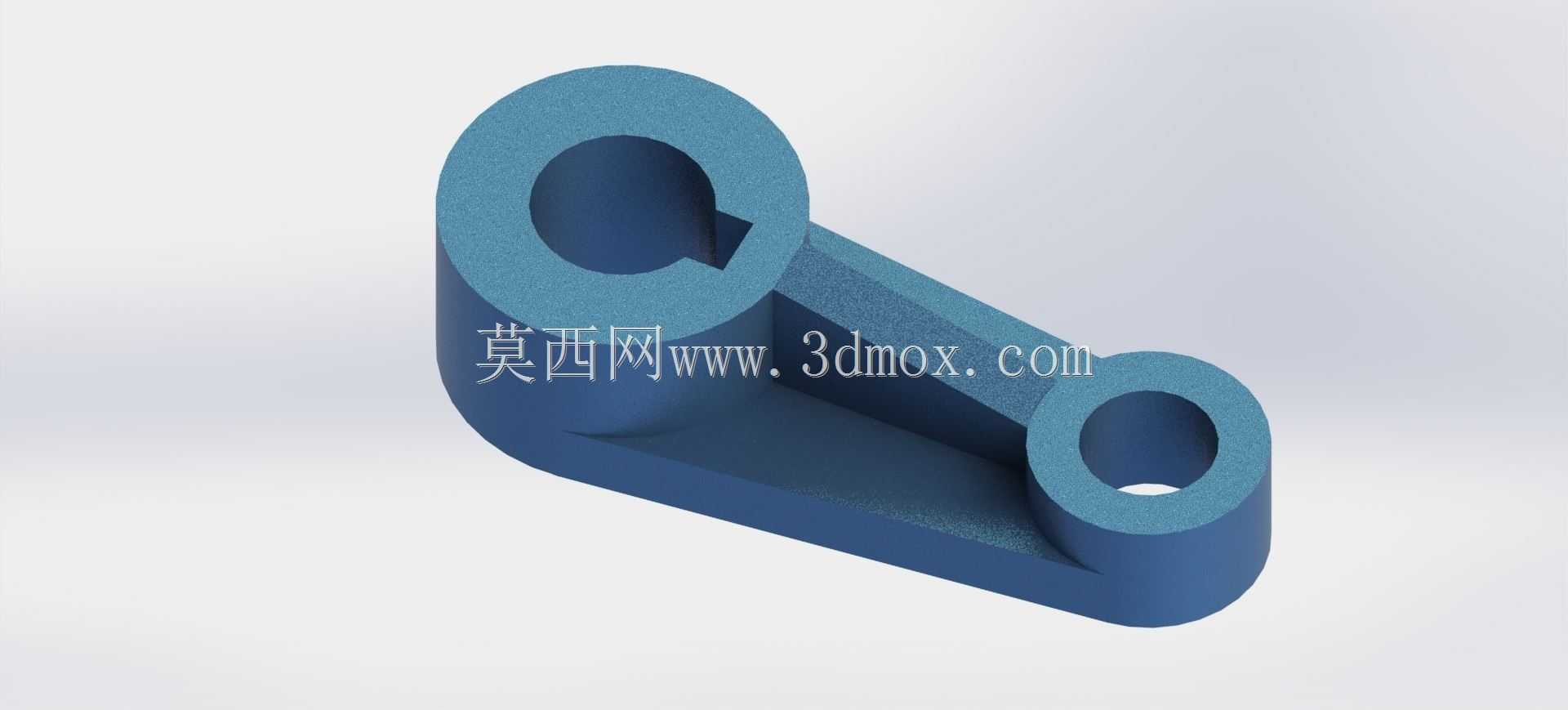

　　这类双孔带连接臂的构件，常作为传感检测单元的安装承载基座使用，在轻工输送线、小型自动化装配工位的检测模组中应用十分广泛，主要作用是为光电、接近类传感元件提供稳定的安装定位基准，同时通过自身的结构强度抵消设备运行过程中产生的微幅振动，避免传感检测出现信号漂移、误触发的问题。从结构设计逻辑来看，构件采用一体化斜臂连接两个同轴度要求较高的环形安装孔，大直径孔端一般用于与设备机架的固定转轴配合，可实现整个安装座的角度微调，适配不同检测距离、检测角度的安装需求，孔侧开设的窄缝结构是锁紧用的张紧开口，当紧固件锁紧时，开口收缩可抱紧配合轴，无需额外加工键槽就能实现无相对滑动的固定，装配调整效率远高于传统的键连接固定方式。

　　小直径孔端则用于直接安装传感元件或者配套的检测触发挡片，孔的内径公差按照基孔制H7级精度设计，能保证传感元件安装后与被检测对象的相对位置偏差控制在0.02mm以内，满足高精度检测的位置度要求。斜向连接臂采用等厚度的实体结构，截面做了圆弧过渡处理，没有尖锐的应力集中棱角，在长期受振动载荷的工况下，不会出现连接臂根部断裂的失效问题，整体结构的壁厚均匀，不管是采用机加工方式直接铣削成型，还是采用注塑、粉末冶金工艺批量生产，都不会出现壁厚不均导致的变形、缩孔缺陷。在安装边界方面，大孔端的外圆直径比配合轴的安装座沉孔小1mm，预留足够的装配调整间隙，斜臂的长度根据常规传感检测的工作距离设计，

　　安装后小孔端的传感元件检测面与被检测工件的距离刚好处于元件的最佳检测量程区间，无需额外加装延长支架。整个构件的外形没有多余的突出结构，安装后不会与周边的运动部件产生干涉，在紧凑的工位布局中也能顺利完成装配，日常维护时只需松开大孔端的锁紧紧固件，就能快速调整检测角度或者更换传感元件，拆装维护的操作空间预留充足，不需要拆解周边的其他构件就能完成作业。
