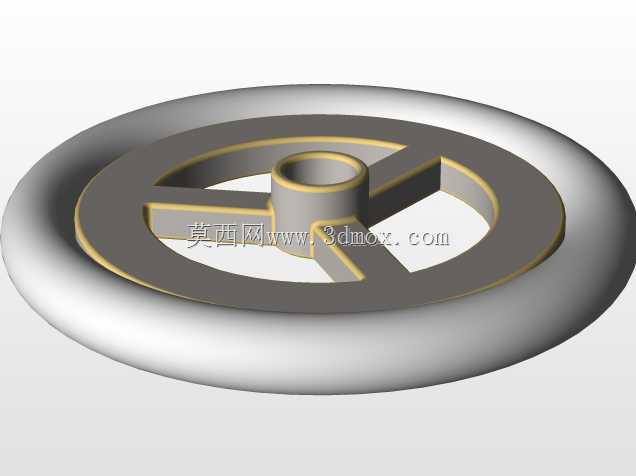

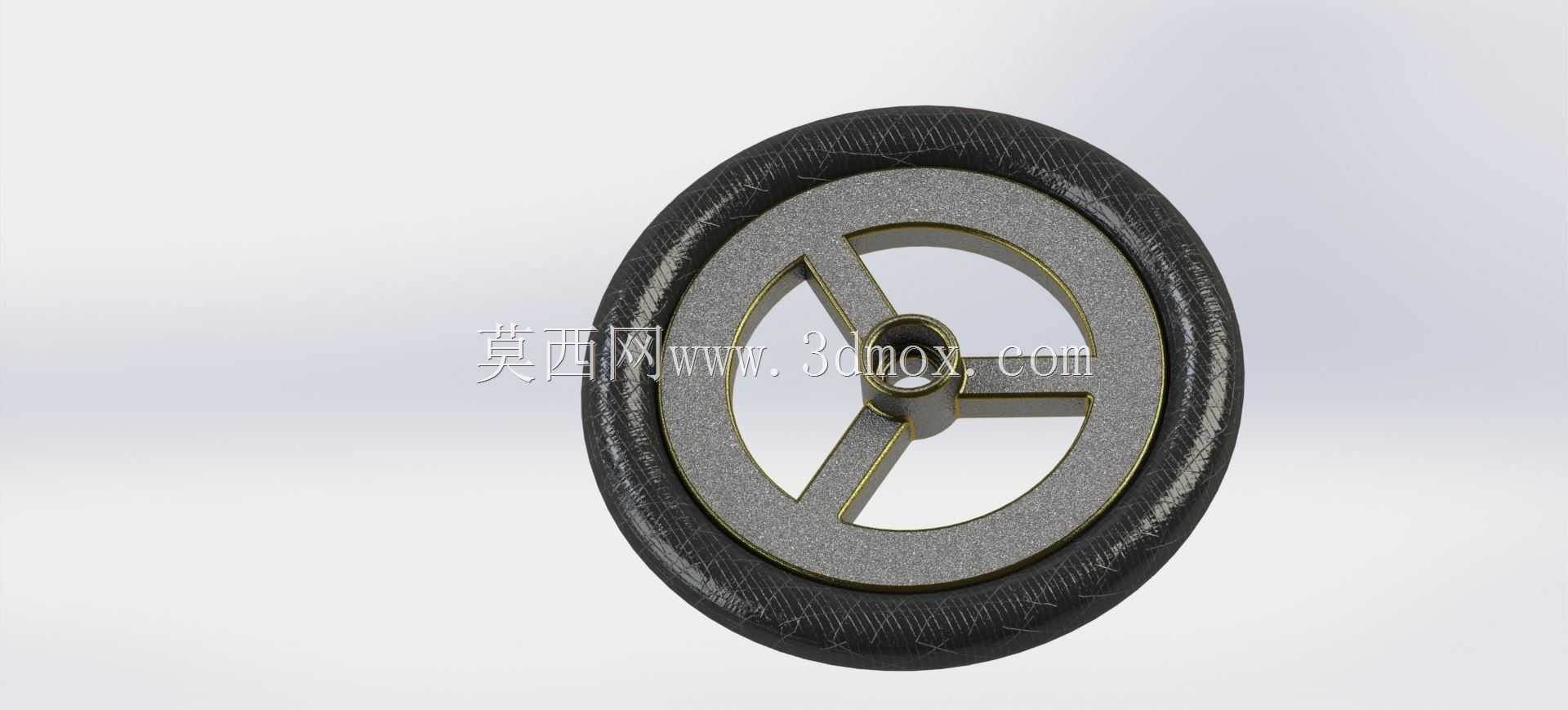

三辐轮毂式橡胶滚轮三维结构设计

　　这款滚轮结构常应用在小型移动设备、轻型输送线、便携作业机具的行走端，作为从动承载部件使用，日常工况下主要承担垂直方向载荷传递，同时配合设备的转向、平移动作完成位移，在轻型AGV辅助轮、小型手推工装车、家用移动器具、儿童代步玩具等场景中都能见到同结构轮组的应用。从结构设计逻辑来看，外层采用带防滑纹理的橡胶材质轮面，主要作用是增大与接触面的摩擦系数，避免设备启停、转向过程中出现打滑，同时橡胶材质的阻尼特性可以吸收地面微小凸起带来的振动，降低设备运行过程中的震动传递，保护上部搭载的精密部件不受冲击影响。中间的轮毂部分采用三辐式支撑结构，这种设计在保证轮毂整体结构强度的前提下，尽可能减少了材料的使用量，降低轮体自身的转动惯量，

　　让轮体转动时更轻盈，同时三辐结构的应力分布更均匀，在承受径向载荷时，应力可以沿着三根辐条均匀传递到中心安装位，不会出现局部应力集中导致的轮毂断裂问题。中心的安装孔位预留了标准轴配合间隙，可适配常规直径的连接销轴，安装时只需要将销轴穿过中心孔，配合轴用挡圈就可以完成轮体的轴向固定，不需要额外设计复杂的连接结构，安装边界兼容性强，可适配多数轻型设备的轮架安装尺寸。轮体的整体尺寸偏向小型化设计，轮面宽度适中，既不会因为过窄导致接地比压过大损伤地面，也不会因为过宽增大转动阻力。在建模过程中，轮面的防滑纹理做了等距阵列处理，还原实际橡胶轮的表面防滑结构，轮毂与橡胶轮面的配合面做了过盈配合的尺寸预留，

　　模拟实际生产中橡胶轮面硫化包覆在轮毂外侧的装配状态，中心安装孔的倒角、辐条与轮毂外圈的过渡圆角都做了细节还原，避免结构尖角带来的应力集中问题，完全符合实际零部件的加工工艺要求，可直接用于结构验证、装配干涉检查以及后续的工程图输出。
