汽车车门内侧装饰防护条结构设计

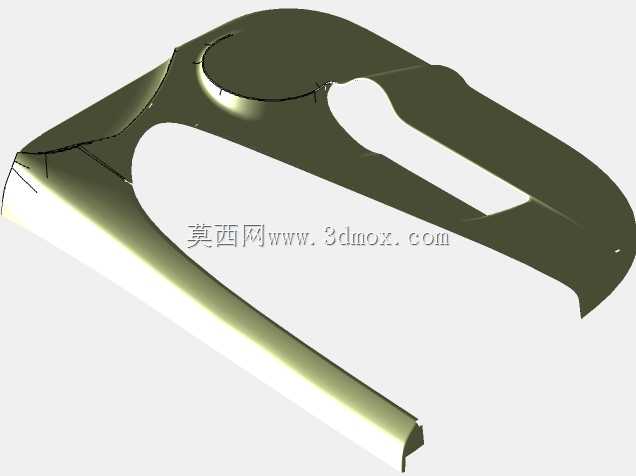

　　这款车门装饰条主要应用于乘用车车门内侧靠近铰链的边角区域，日常使用场景中，该位置是乘员上下车时腿部、随身物品极易剐蹭磕碰的区域，同时也是车门钣金拼接缝的遮挡位，需要同时兼顾装饰遮蔽、防剐防护、装配贴合三个核心功能。从结构设计来看，该饰条采用一体化注塑成型的曲面造型，整体轮廓完全匹配车门内板的焊接边角弧度，没有突兀的棱角，所有外露边缘都做了R3以上的圆角过渡，避免乘员触碰时产生割手感，也能降低长期使用过程中应力集中导致的开裂风险。饰条背面预留了与车门内板卡扣座对应的安装定位柱，安装时无需额外打胶，对准卡扣位按压即可完成固定，装配公差控制在±0.2mm以内，确保与周边内饰件的缝隙均匀，不会出现翘边、凸起的问题。

　　设计过程中优先考虑了人机交互的实际体验，饰条靠近乘员舱的一侧做了内凹的避让曲面，刚好对应乘员上下车时小腿外侧的活动轨迹，不会出现硌腿的情况，表面采用哑光磨砂的纹理处理，既可以避免日常使用中指纹、划痕残留，也能和车门内饰板的整体质感保持统一。在安装边界的把控上，该饰条的整体厚度控制在2.5mm，安装后突出车门内板表面的高度不超过4mm，不会占用车内的有效乘坐空间，同时饰条的边缘延伸段刚好覆盖住车门钣金的焊接毛刺与线束过孔，既能够提升内饰的整体美观度，也能避免乘员误碰到钣金锐边造成划伤。从耐用性角度考虑，结构设计时在饰条的弯折受力区域做了局部加厚的加强筋处理，加强筋厚度控制在1.2mm，既不会导致注塑表面出现缩痕，

　　也能提升饰条整体的抗冲击性能，即使受到较大力度的磕碰也不会出现断裂、变形的问题。饰条的下端做了微倾斜的导水结构，即使车门密封件渗入少量雨水，也能顺着倾斜面流到车门排水孔位置，不会在饰条与钣金的夹缝处积存水渍，长期使用也不会出现发霉、锈蚀周边钣金的问题。
