管架式单座越野休闲四轮车结构设计

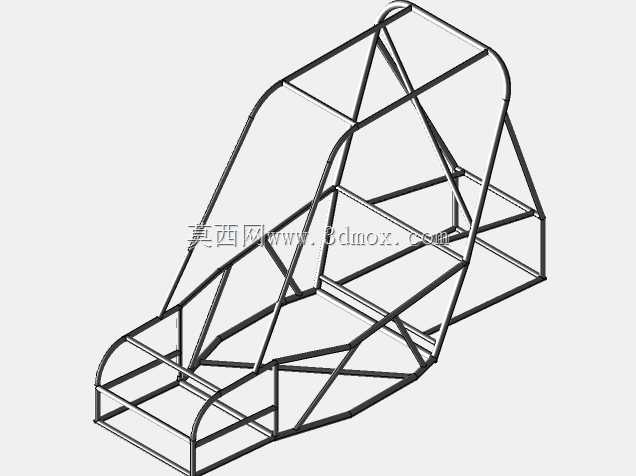

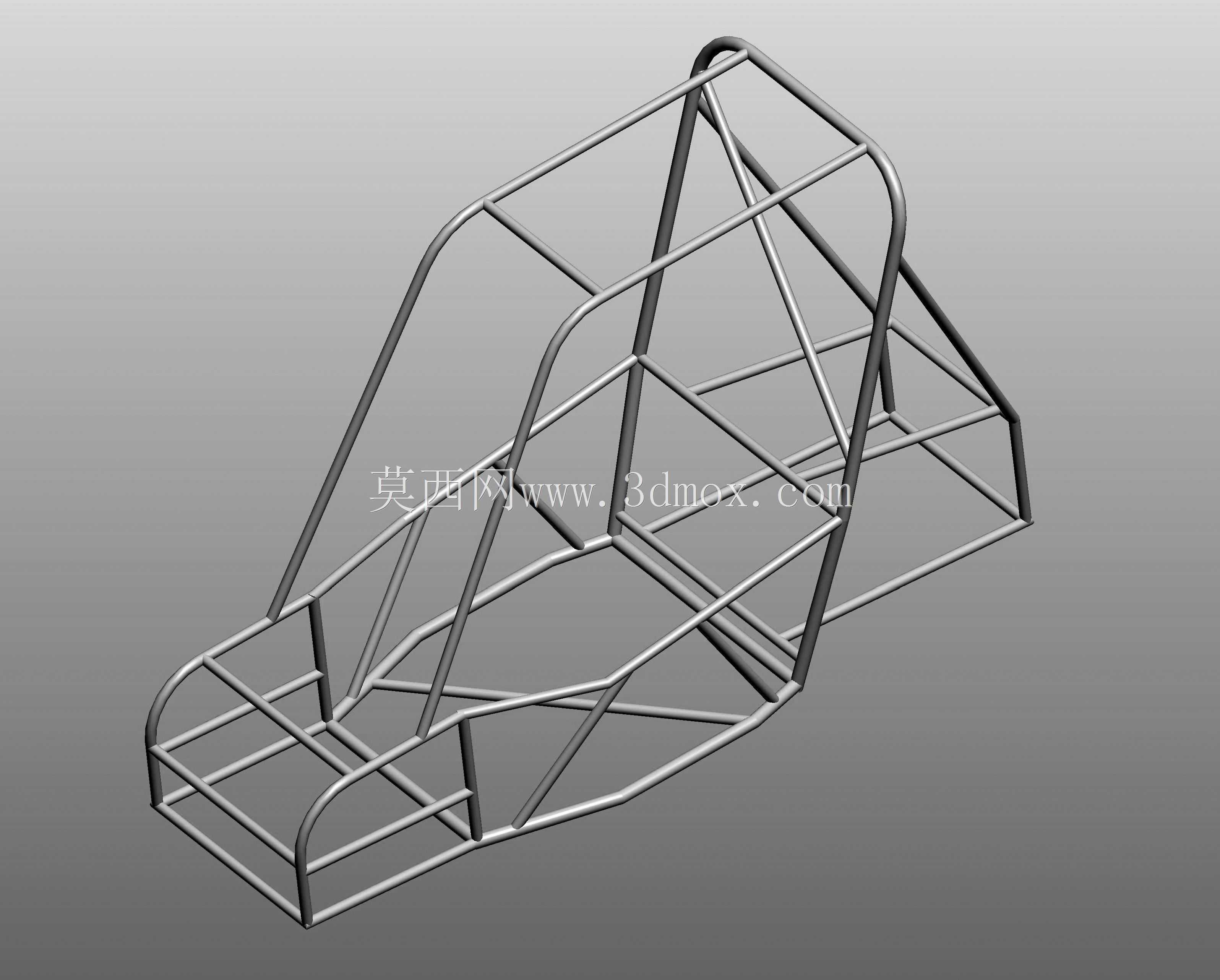

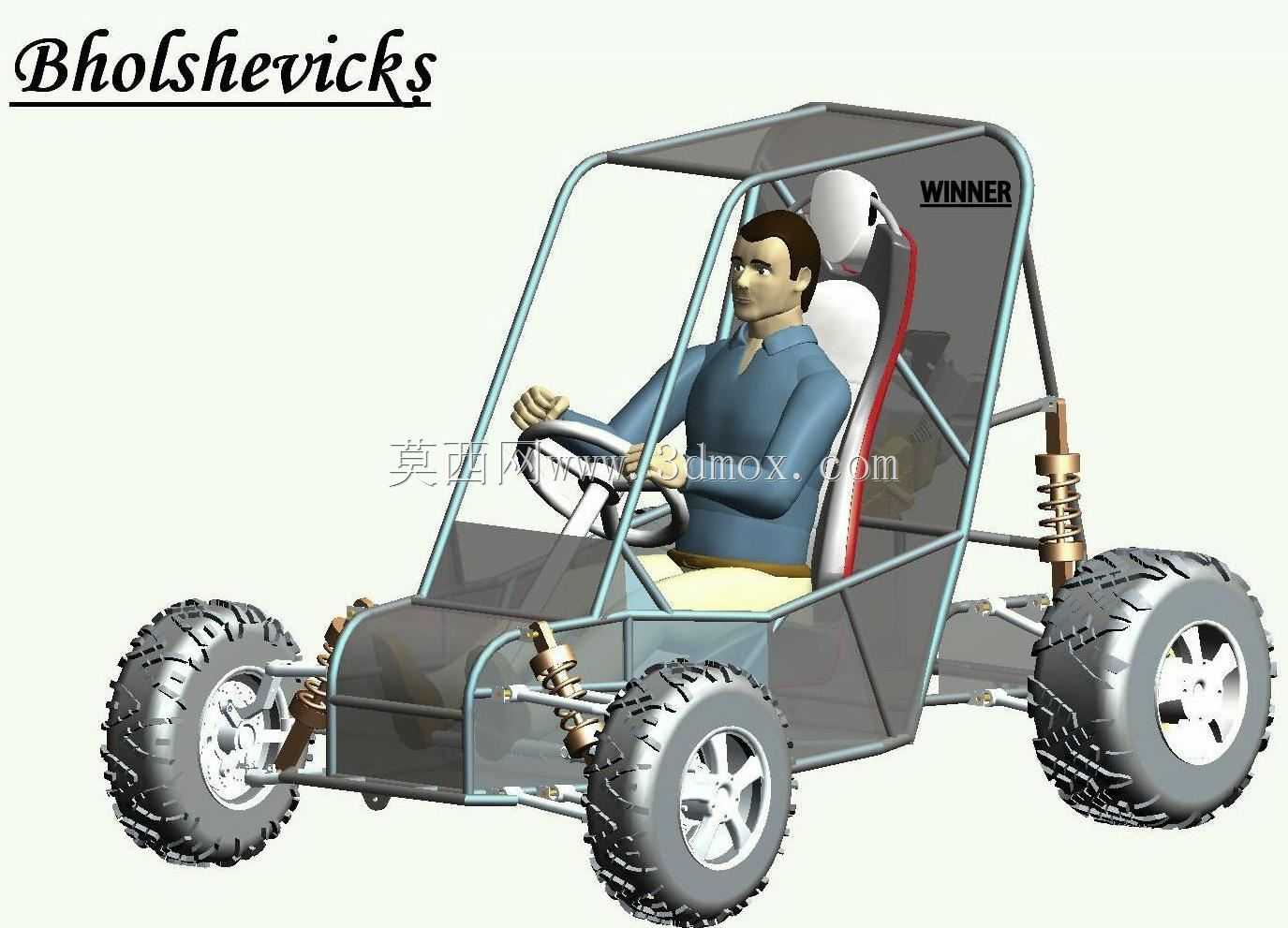

　　这款管架式单座四轮载具的设计，最初面向非铺装路面的短途休闲出行场景，可覆盖郊野土路、林间小径等复杂路况的通行需求，也可作为小型场地娱乐载具使用，整体结构围绕轻量化、高通过性的核心目标搭建。从结构布局来看，整车采用外露式钢管焊接框架作为承载主体，省去了大面积覆盖件的冗余重量，钢管规格的选型兼顾抗弯扭强度与整体减重需求，框架上部延伸形成的环形管结构直接集成了防滚防护功能，无需额外加装独立防滚架即可在侧倾、翻覆工况下为驾乘人员留出足够的生存空间边界。行走系统匹配大颗粒深花纹越野轮胎，胎块高度与排布方式针对松软泥土、碎石路面的抓附需求设计，轮辋采用轻量化铝合金材质，降低簧下质量的同时提升悬架响应速度。

　　前后悬均采用螺旋弹簧搭配筒式减震器的独立悬架结构，减震器安装角度经过多轮运动仿真校核，可在车轮跳动时提供足够的缓冲行程，过滤路面颠簸带来的冲击，上下摆臂的铰接点位置经过反复调整，确保车轮在全行程跳动时的定位参数处于合理区间，避免异常磨损与转向干涉。转向系统采用小直径方向盘配合齿轮齿条转向机，转向传动比设定偏向灵活操控，适配狭窄场地的转向需求，转向柱的安装角度充分考虑驾乘人员的坐姿人机工程，长时间握持不易产生疲劳。座舱内部采用单座布局，座椅选用包裹性较强的运动型座椅，靠背与座垫的支撑角度经过人机校核，可在车辆颠簸时为驾乘人员提供足够的侧向支撑，座椅安装位置与方向盘、踏板的相对距离预留了充足的腿部操作空间，适配不同身高的驾乘人员使用。

　　动力与传动系统的安装预留位布置在座椅后方的框架区域，安装点位预留了通用小型动力单元的固定接口，可根据使用需求匹配不同功率的动力总成，传动路径的布置避开了悬架运动的干涉区域，确保全行程下传动部件不会与周边结构发生剐蹭。整车的安装边界经过整体校核，轮距与轴距的设定兼顾了转弯半径与行驶稳定性，最小离地间隙满足非铺装路面的通过需求，车架上预留的各类安装孔位可直接适配灯具、外覆盖件等附属配件的加装，无需二次打孔破坏车架整体强度。从设计思路上，这款载具没有追求复杂的电子辅助系统，全部采用成熟可靠的机械结构，降低后期维护难度，所有铰接点位均预留了润滑脂加注接口，日常保养仅需定期检查紧固件扭矩、加注润滑脂即可维持良好运行状态，非常适合个人改装、小型场地运营等场景使用。
