可调式重型管钳斯蒂尔森扳手结构

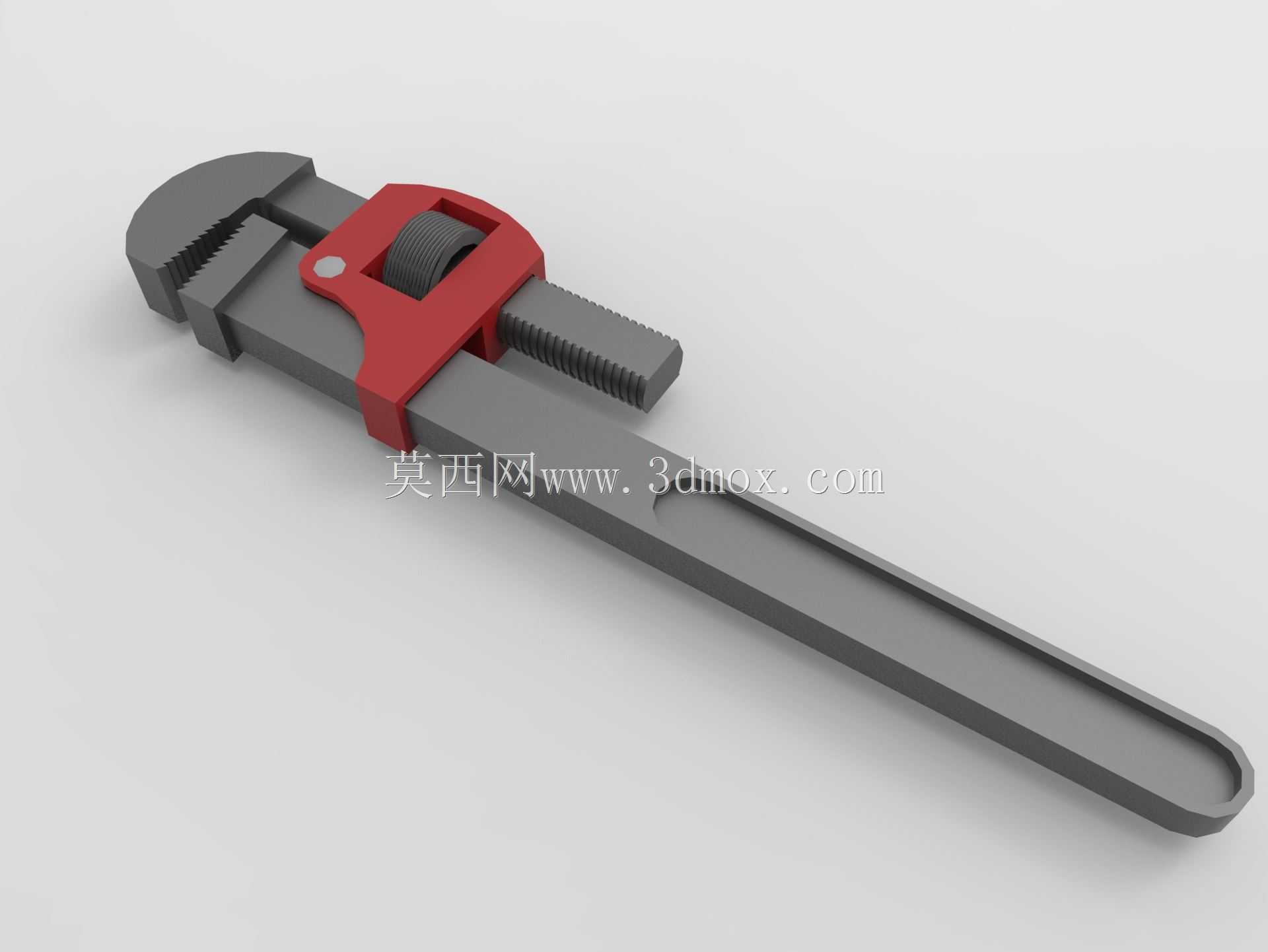

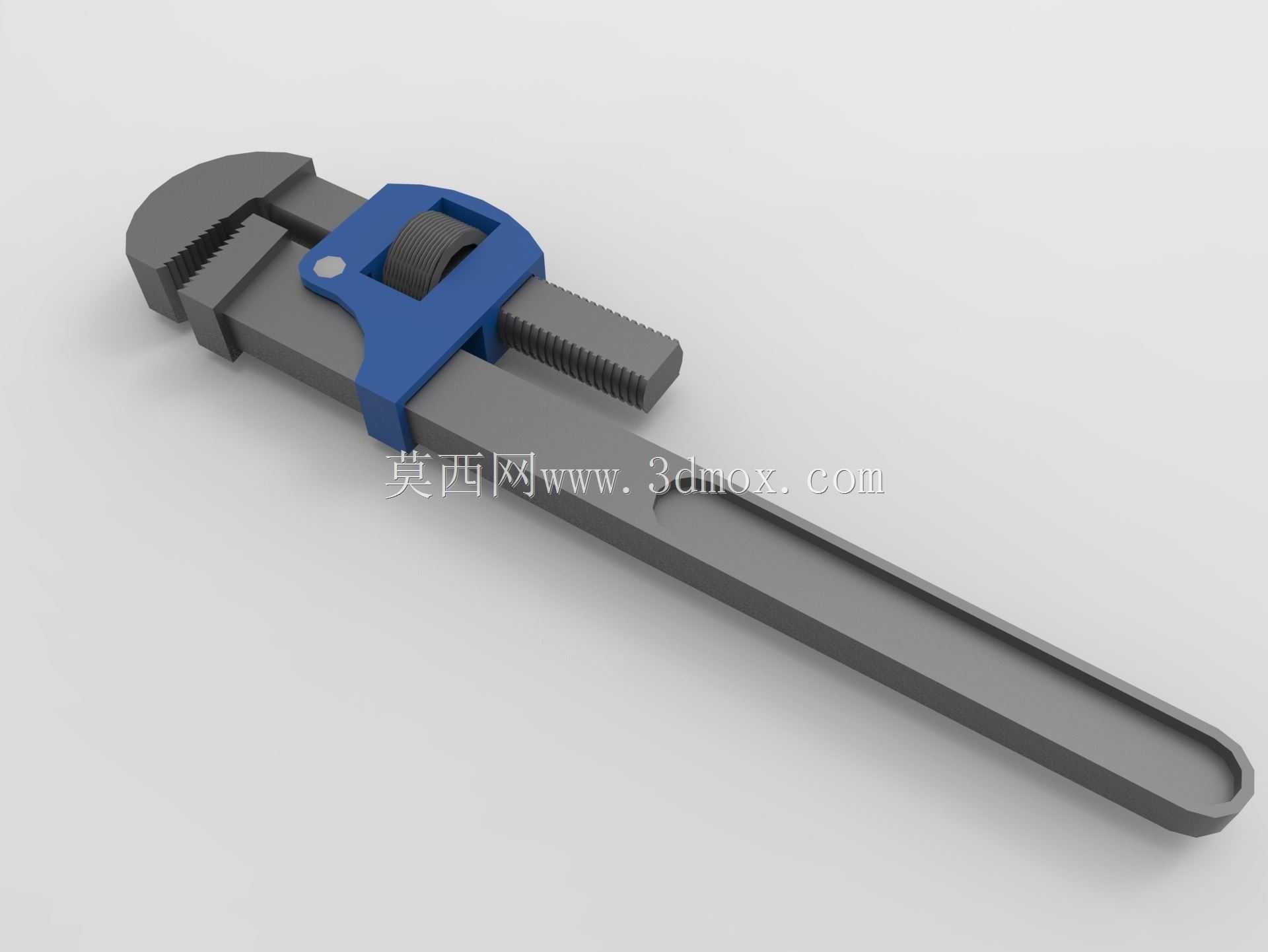

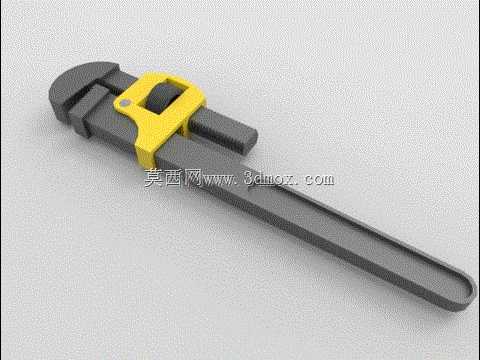

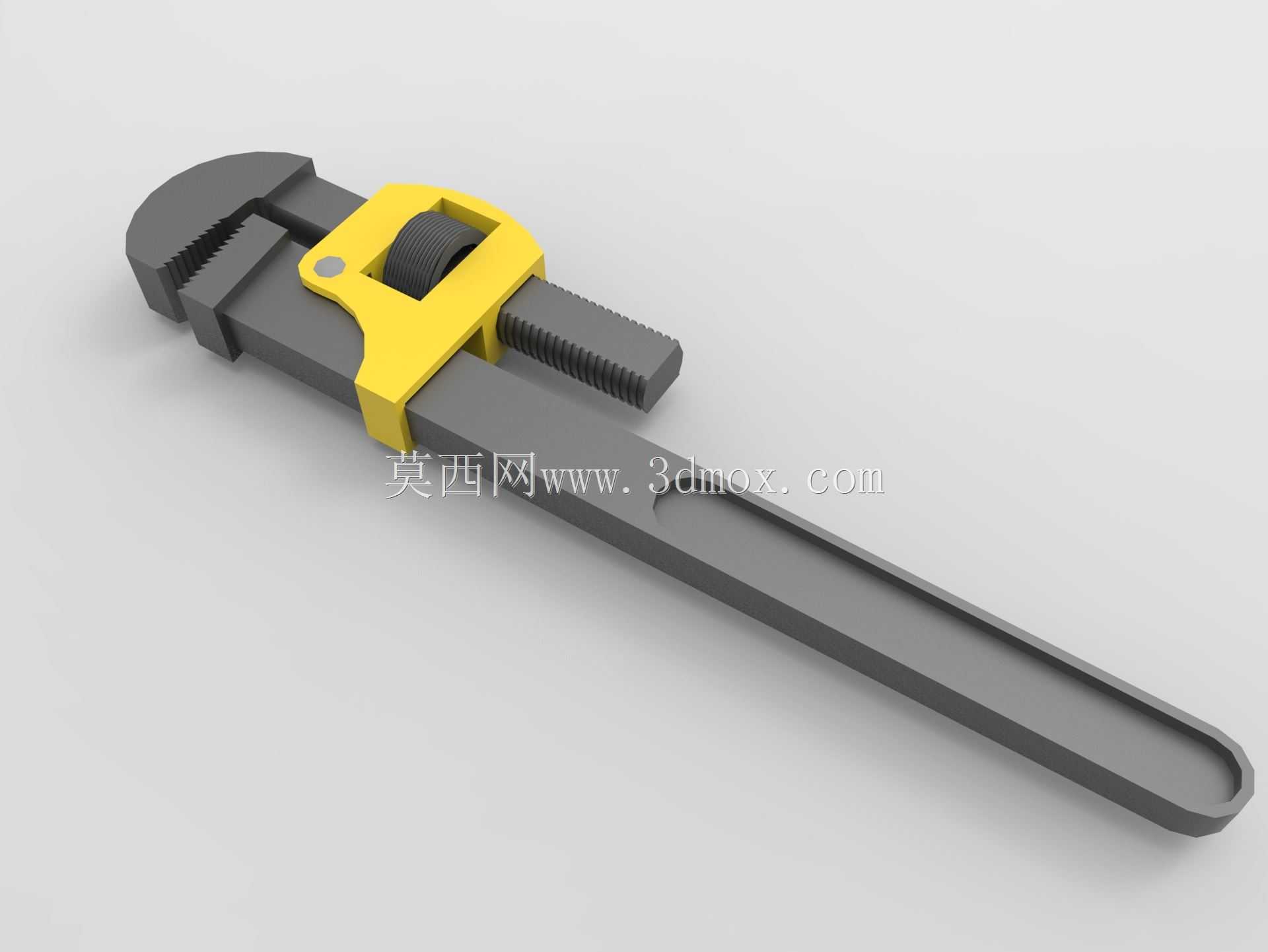

　　这款斯蒂尔森管钳的三维结构还原，完全围绕管道安装、设备维保场景的实际使用需求搭建，日常在给排水管路铺设、油气管道检修、机电设备管线拆装作业中，这类工具是一线运维人员的核心夹持类器具，主要用来夹持不同管径的金属管材、带棱边的管路连接件，通过钳口的咬合力提供足够扭矩，完成管件的旋紧、拆卸作业，相比普通活动扳手，它对圆形管件的夹持适配性更强，不会出现打滑啃伤工件表面的问题。从结构设计逻辑来看，整个扳手分为固定钳身、活动钳块、调节滑套、长手柄四个核心部分，固定钳身和长手柄为一体化锻压结构，整体采用高强度碳钢的力学参数设定，钳头位置的齿面做了斜向锯齿设计，咬合时齿尖能嵌入管件表层0.1-0.3mm，即便管件表面有轻微锈蚀、油污，

　　也能保证夹持不打滑；活动钳块和钳身的配合采用燕尾槽导向结构，滑动间隙控制在0.05mm以内，调节时不会出现旷量晃动，调节滑套套在钳身的滑动段上，通过内部的梯形螺纹和活动钳块尾部的螺杆配合，转动滑套就能带动活动钳块前后移动，适配15mm到50mm直径的圆形管件，调节行程覆盖日常维保场景绝大多数常用管材规格。手柄部分做了加长设计，整体长度按照人体工程学的施力比例设定，握持位置距离钳头夹持中心的力臂长度足够，操作人员单手施加握力时，钳口能产生超过300N·m的夹持扭矩，足以应对普通镀锌管、无缝钢管的拆装力矩需求，手柄尾部做了圆弧收边处理，避免长时间握持施力时硌伤手掌，同时尾部预留了挂孔，方便作业时挂在工具架或者安全腰带上携带。

　　建模过程中对各个配合面的安装边界做了精准还原，活动钳块的最大开合位置、滑套的调节行程极限、钳身燕尾槽的配合公差都按照实物的装配要求设定，没有出现干涉错位的问题，钳头齿面的锯齿角度、深度都参照实物的切削参数建模，滑套表面的防滑滚花也做了细节还原，整个模型的装配关系完全符合实际产品的装配逻辑，可直接用于工具类产品的结构展示、虚拟装配教学，也能作为工装场景的道具模型导入到生产线、维保作业的三维仿真场景中使用。在实际选型参考中，这类管钳的夹持范围、整体长度是核心选型参数，模型中还原的尺寸边界可以直接作为场景布置、工具收纳空间设计的参考依据，比如工具柜的卡槽尺寸、工具包的隔层大小，都可以参照模型的外形轮廓参数做匹配设计，避免出现空间预留不足无法放置的问题。
