直列四缸发动机缸体结构三维设计

　　作为内燃机的核心承载基体，这款直列四缸缸体的设计需要兼顾多工况下的结构强度、热负荷承载能力与各附件的安装适配性，是动力总成开发中结构复杂度最高的部件之一。在实际装车应用场景中，这类缸体多用于小排量乘用车、轻型商用车辆的动力单元，也可适配小型工程机械、固定动力机组的动力配置，需要在-40℃到120℃的宽温域环境下保持结构稳定性，承受燃烧过程中最高可达15MPa的爆发压力，同时为曲柄连杆机构、配气机构、冷却润滑系统附件提供精准的安装定位基准。

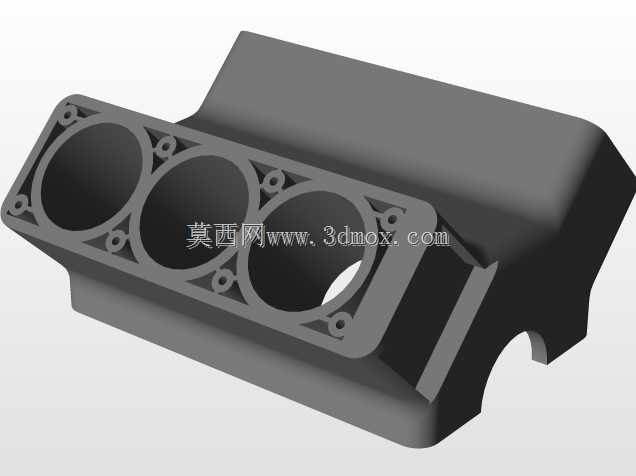

　　从功能特性来看，该缸体采用整体式龙门结构设计，四个气缸呈直列排布，缸孔周边设计有均匀分布的螺栓连接凸台，用于紧固气缸盖，保证燃烧室的密封性能；缸体侧壁集成了加强筋结构，在不额外增加整体壁厚的前提下，大幅提升了缸体的抗弯、抗扭刚度，避免高转速工况下缸体产生形变导致的活塞偏磨、密封失效等问题。缸体下部预留了曲轴安装的主轴承座位置，主轴承孔采用分体式加工设计，配合主轴承盖可实现曲轴的高精度定位，保证曲轴运转的同轴度要求，降低运转过程中的振动与噪声。

　　设计过程中优先考虑了冷却与润滑回路的布局合理性，缸体壁内预设的冷却水套可实现冷却液在各缸孔周边的均匀流动，避免局部热点导致的缸孔变形，水套的流道截面经过优化，可保证冷却液在高负荷工况下的流速满足散热需求，同时减少流道内的流动阻力。润滑油道采用深孔加工的集成式设计，可直接将压力机油输送到主轴承、凸轮轴轴承等需要压力润滑的摩擦副位置，减少外接管路的使用，降低机油泄漏的风险。

　　在安装边界的尺寸把控上，该缸体的缸心距、缸孔直径、主轴承孔中心高等核心参数均按照量产通用机型的适配范围设计，侧面预留了机油泵、水泵、起动机、发电机等附件的安装凸台与螺纹孔位，前端面预留了正时机构的安装空间，后端面设计有与变速箱连接的定位止口与螺栓孔，可直接匹配对应规格的传动系统，无需额外设计转接结构。缸体的外形轮廓充分考虑了整车机舱的布置空间，边角位置做了避让设计，避免与机舱内的线束、管路、悬置结构产生干涉，同时在缸体两侧设计有发动机悬置的安装凸台，可直接通过悬置软垫与车架连接，承受动力总成的重量与运转过程中的冲击载荷。

　　从结构细节来看，每个缸孔周围的螺栓孔位置都做了局部加厚处理，分散缸盖螺栓拧紧时的压紧力，避免缸孔在螺栓预紧力作用下产生失圆变形，保证活塞环与缸壁的贴合度，降低机油消耗与漏气量。缸体的油底壳安装面采用平面度要求极高的加工面，配合密封胶垫可实现油底壳的可靠密封，防止机油泄漏。整体结构在满足强度与功能要求的前提下，通过拓扑优化去除了非受力区域的多余材料，尽可能降低缸体的自重，符合动力总成轻量化的设计趋势。
