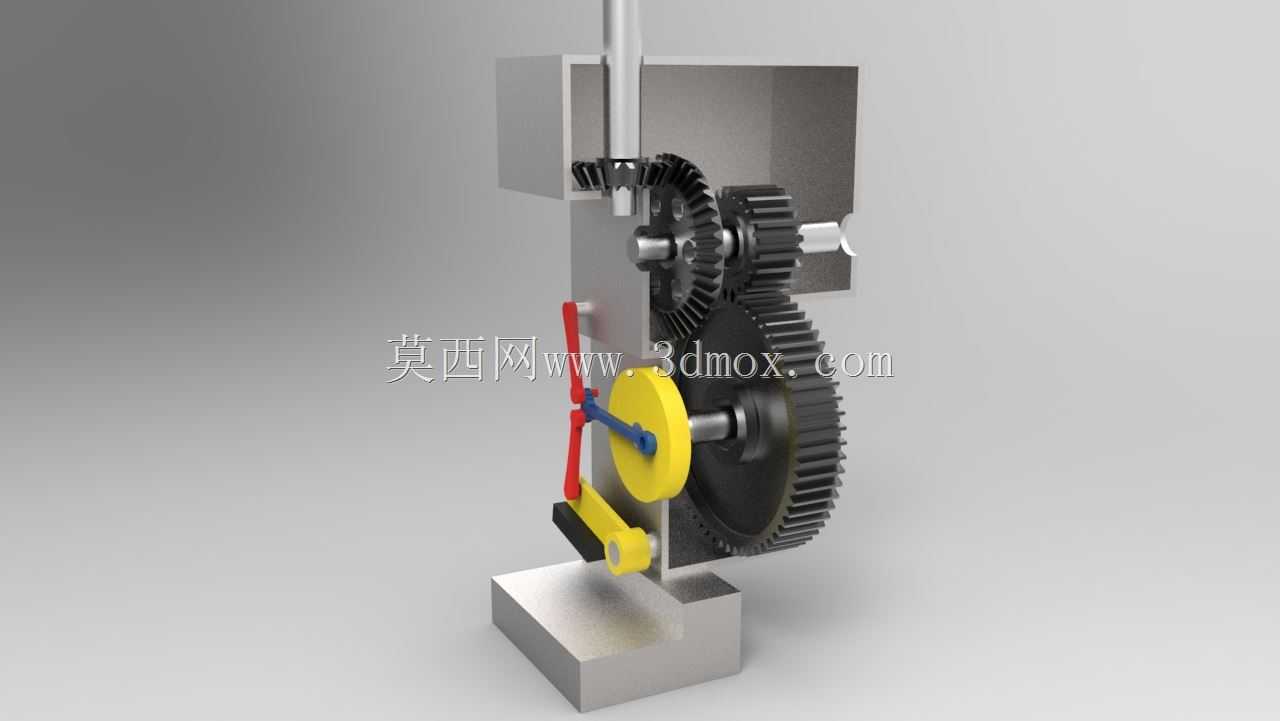

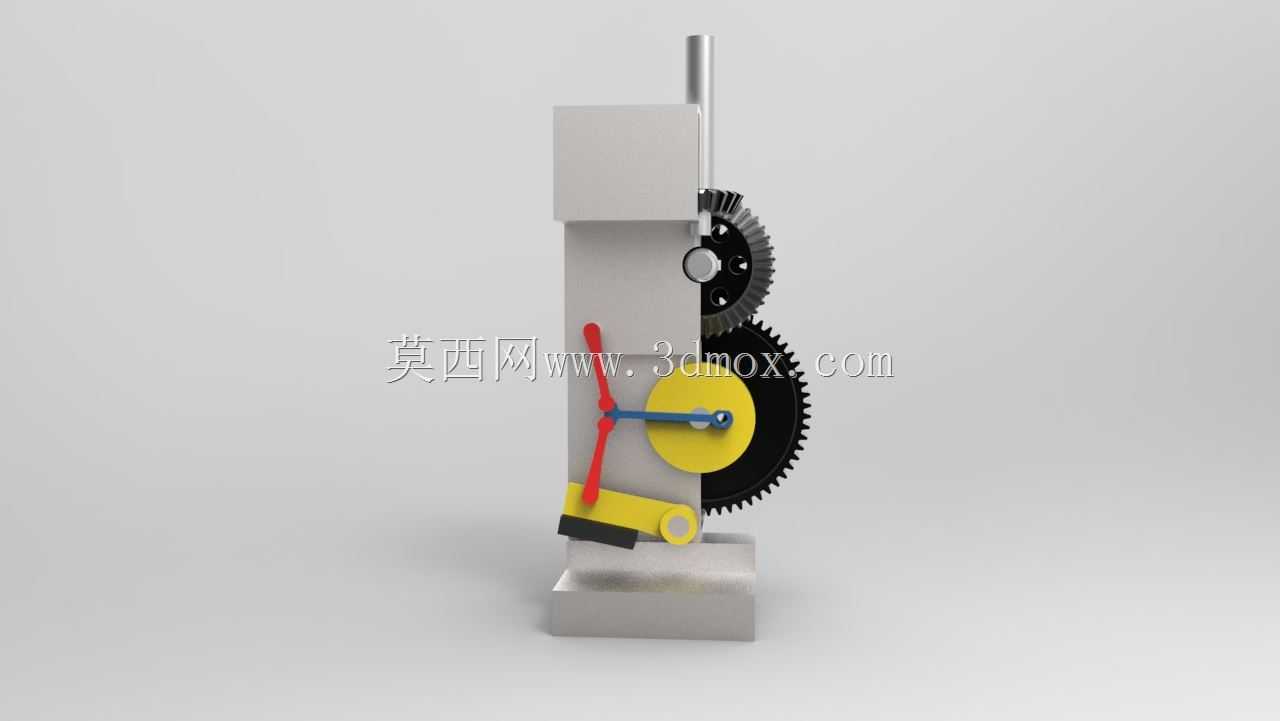

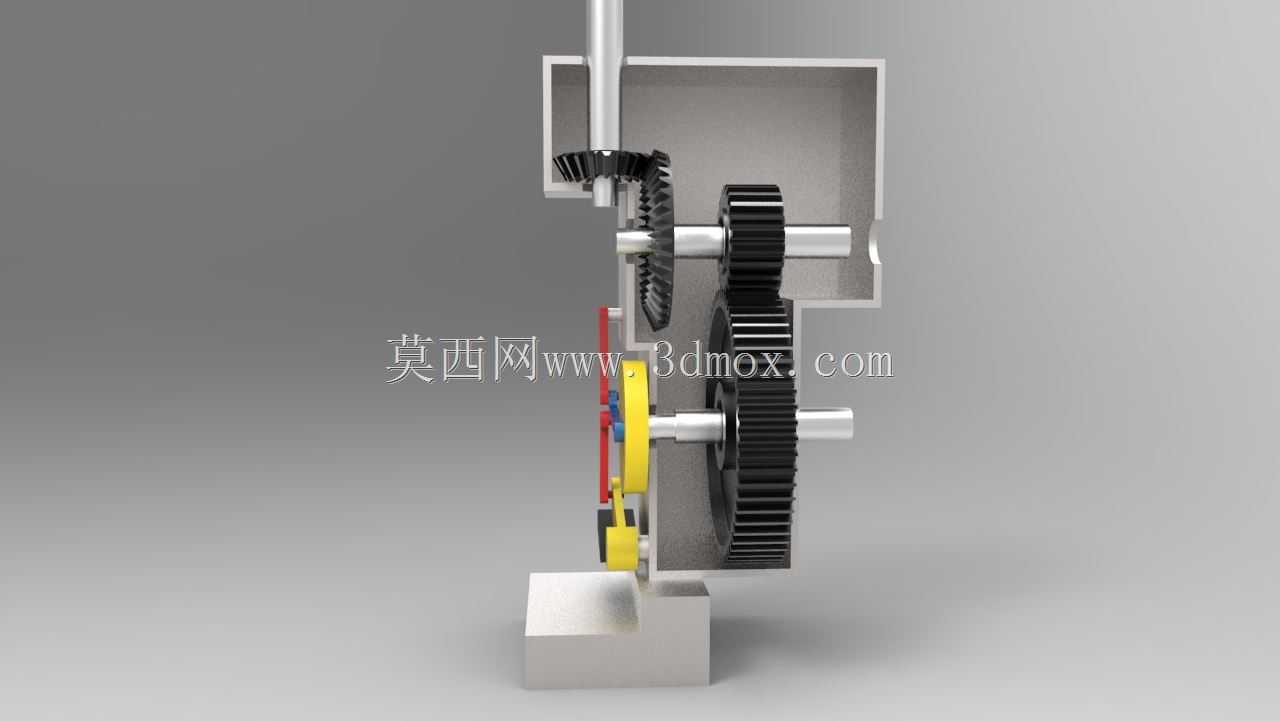

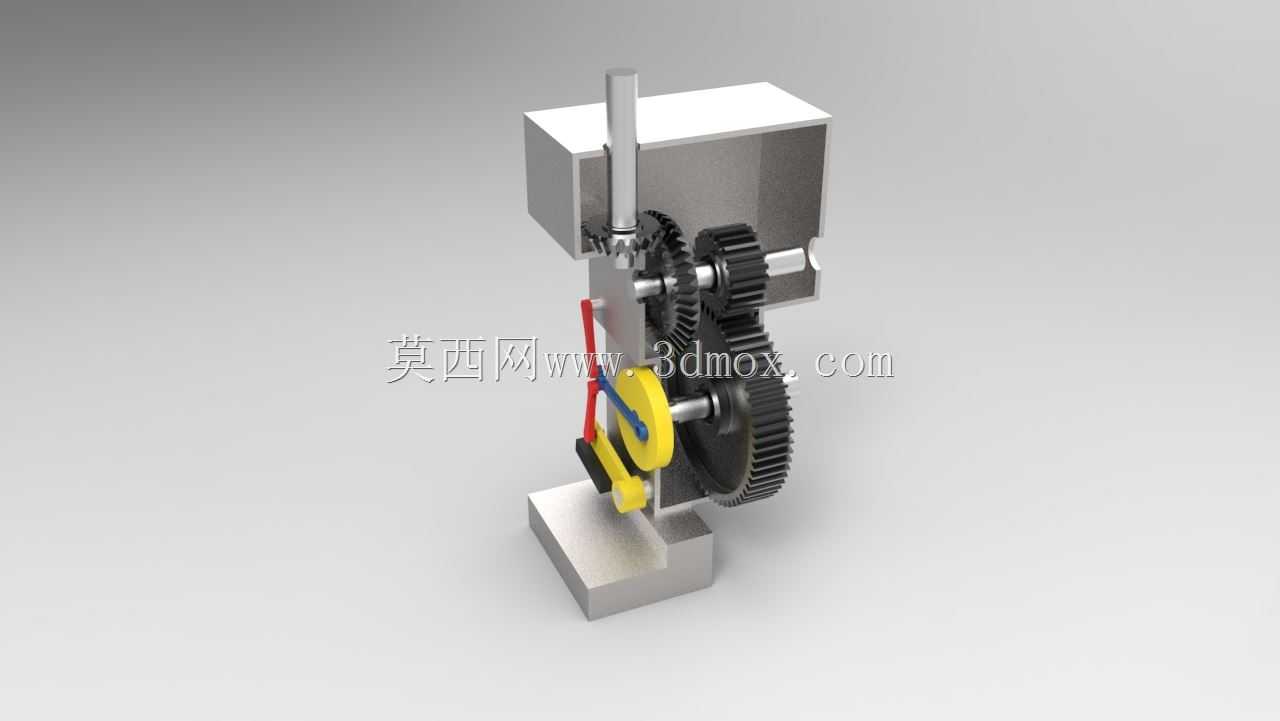

齿轮增扭式碎石执行机构三维结构

　　这套碎石执行机构的核心设计逻辑，是通过定轴齿轮系的传动比匹配实现扭矩放大，匹配碎石作业需要的大挤压力输出需求，常见于小型实验室破碎设备、矿山采样细碎工位的执行端设计。整套机构的动力输入来自齿轮组侧端的旋转轴，动力输入后首先经过小齿数主动齿轮与大齿数从动齿轮的一级啮合减速，将输入转速降低的同时同步提升输出扭矩，再通过与从动齿轮同轴固连的曲柄结构，把旋转运动转化为摆臂的往复摆动，最终带动摆臂末端的破碎锤头做定角度往复敲击动作，完成对脆性物料的冲击破碎作业。从安装边界来看，整套机构的立式支撑座为一体化机加工结构，底部预留了四个螺栓安装孔位，可直接固定在设备的安装基座上，整体安装占用的横向空间不超过支撑座宽度的1.2倍，

　　纵向运动行程完全覆盖破碎工作腔的进料到排料区间，不会出现运动干涉问题。设计过程中特意将齿轮传动组布置在支撑座的侧方，与破碎作业腔做了物理分隔，避免破碎过程中产生的硬质碎屑飞溅进入齿轮啮合面，造成齿面磨损或者卡滞故障，同时齿轮组的啮合侧预留了润滑脂加注的操作空间，日常维护时不需要完全拆解机构即可完成润滑保养。曲柄与摆臂的连接位置采用了耐磨衬套过盈配合的结构，能够承受往复摆动过程中的交变冲击载荷，减少铰接位置的磨损量，延长机构的连续运行周期。破碎锤头的安装位置设计了快换结构，当锤头磨损到作业阈值后，只需要拆卸固定销轴即可完成锤头更换，不需要拆解整套传动结构，大幅降低现场维护的时间成本。整套机构的运动轨迹经过反复校核，

　　摆臂的摆动角度刚好匹配破碎作业需要的冲击行程，既不会因为行程过大造成动力浪费，也不会因为行程不足导致破碎粒度达不到工艺要求，齿轮系的传动比经过匹配计算，在常规的电机输入转速下，摆臂的摆动频次刚好适配脆性物料的破碎冲击频率，能够在保证破碎效率的同时，降低机构运行过程中的振动与噪音。支撑座的结构做了加强筋设计，在承受破碎冲击载荷时不会出现结构形变，保证齿轮啮合的中心距始终处于设计公差范围内，避免出现打齿、传动卡滞等故障。
