星型布局多缸径向动力输出装置

　　这类径向布局的往复式动力装置，最早在航空活塞动力场景中得到大规模应用，核心优势是同排量下整机轴向尺寸更紧凑，曲轴长度大幅缩短，刚性表现优于直列多缸结构，能在较小的机头安装空间内输出足够功率。早年轻型螺旋桨飞机、小型通航飞行器多采用这类结构，部分小型固定翼无人机、特种作业无人直升机的动力系统也会沿用该构型，相比直列或V型布局，其迎风面的风冷散热效率更高，不需要布置复杂的水冷管路，能降低动力系统的整体重量与维护复杂度。

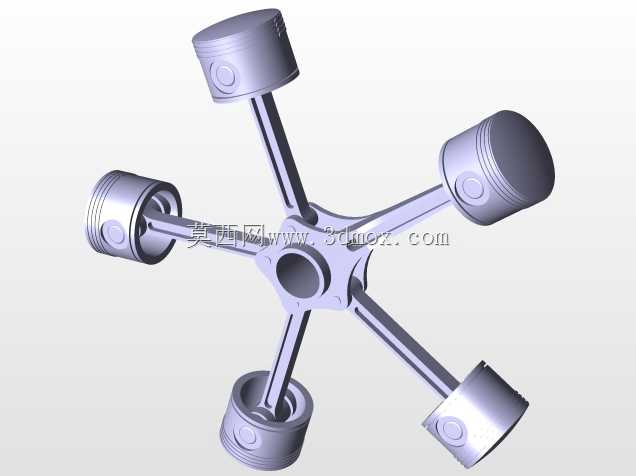

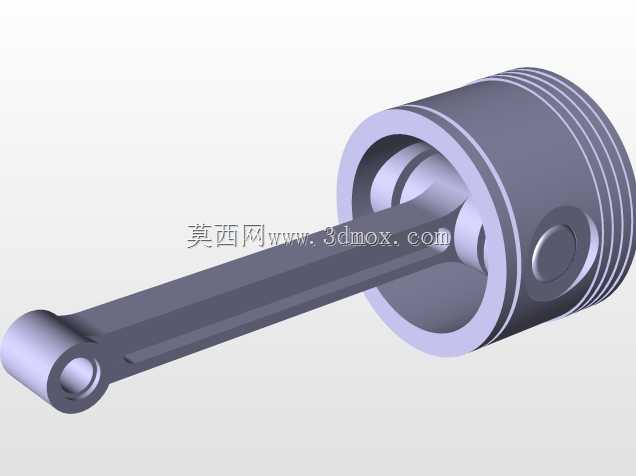

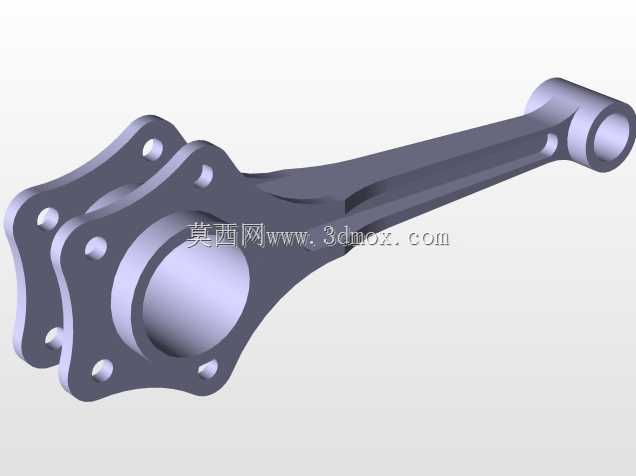

　　从结构设计逻辑来看，所有气缸以中央曲轴轴颈为圆心呈放射状均匀排布，每个气缸的活塞通过连杆直接与中央曲柄销连接，不存在直列发动机的多曲拐错落布置，曲轴的受力更均匀，运转时的动平衡调校难度更低。建模过程中需要严格控制每个气缸轴线与曲轴中心的夹角误差，相邻气缸的夹角偏差会直接导致活塞行程不一致，引发运转振动超标；活塞与缸筒的配合间隙需要按照热膨胀系数预留合理公差，避免高温工况下出现卡滞或窜气问题。连杆与活塞销、曲柄销的铰接位置需要做圆角过渡处理，降低交变载荷下的应力集中风险，这也是这类动力装置结构可靠性的核心控制点。

　　实际安装边界上，这类径向动力装置的安装基准面通常设置在曲轴箱后端的法兰盘上，安装孔位围绕输出轴呈圆周均布，需要匹配安装支架的定位止口保证同轴度，避免输出轴与负载连接时出现偏载。整机的径向尺寸由气缸数量与单缸缸径决定，六缸径向布局的整机直径通常控制在单缸缸径的4-5倍区间，轴向尺寸仅为同功率直列四缸发动机的三分之二左右，适合对安装空间轴向长度有严格限制的场景。日常运维中，这类结构的火花塞、缸头密封件等易损件都布置在气缸外侧，不需要拆解周边复杂附件即可完成更换，野外作业场景下的维护便捷性远优于其他布局的内燃机。部分小型农用机械、应急移动发电站的动力单元也会采用这类结构，利用其结构简单、抗过载能力强的特性，适应复杂工况下的持续动力输出需求。建模时需要注意活塞在上止点、下止点位置时的连杆摆角范围，避免连杆运动过程中与曲轴箱内壁发生干涉，同时要预留出气门机构、点火线路的布置空间，保证结构装配的可行性。
