民用喷气式航空涡轮风扇发动机外观结构

　　该模型还原的是民用窄体客机配套的大涵道比涡轮风扇发动机的短舱及前端进气段结构，这类动力单元是当前民航干线客机的主流配置，单台推力覆盖100kN至150kN区间，主要承担飞行过程中的推力输出、引气供给、附件驱动等核心功能，除了为飞机提供前进所需的推进力外，还会从压气机段引出高压气体，供给飞机座舱空调、机翼防冰、燃油系统增压等子系统使用，同时通过附件齿轮箱驱动发电机、液压泵、燃油泵等随机配套附件，保障整机各系统的能源供给。

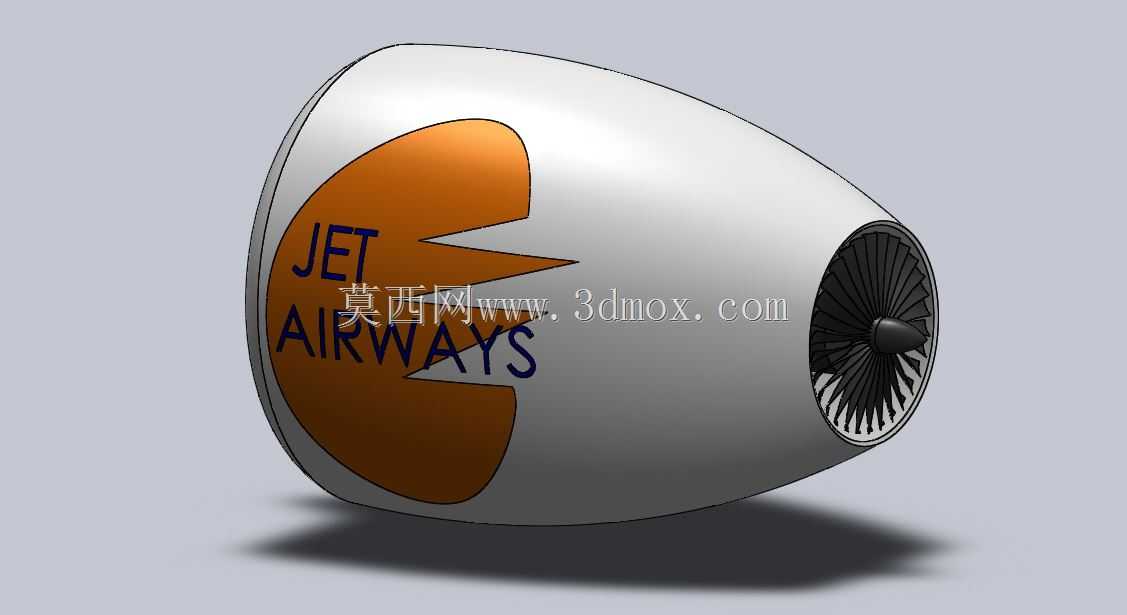

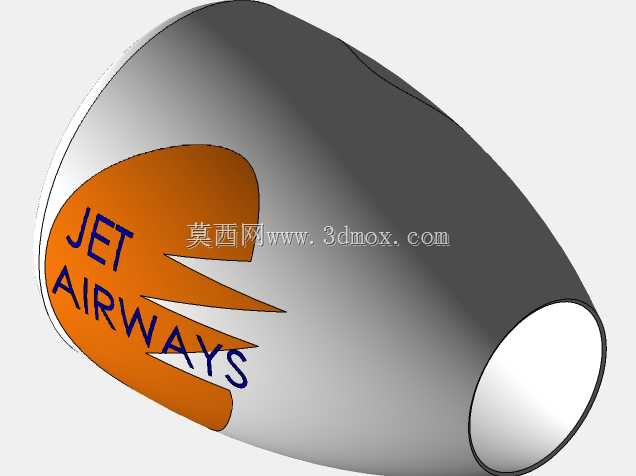

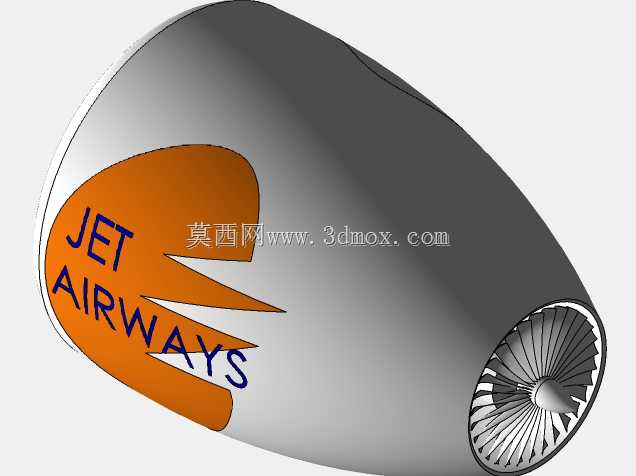

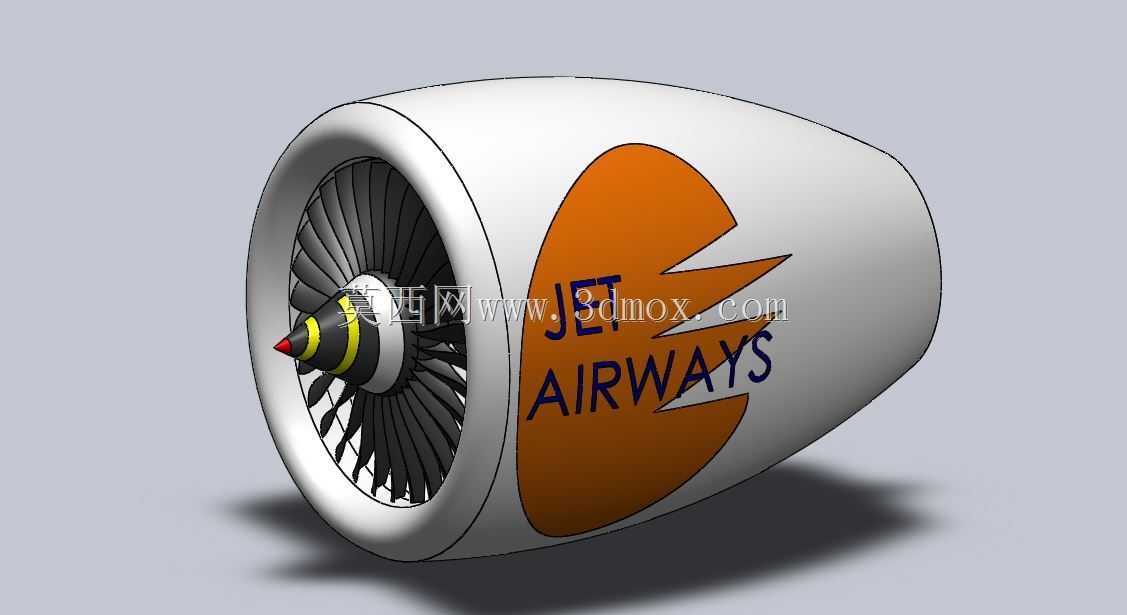

　　从设计思路来看，该模型重点还原了发动机进气整流罩、风扇叶片、进气道唇口的外部轮廓特征，整流罩采用流线型旋成体设计，曲面过渡严格遵循气动优化要求，在巡航马赫数0.78至0.82的工况下，能够保证进气道内流场均匀，避免气流分离导致的风扇工作效率下降，同时降低进气段的气动阻力与风噪。整流罩外侧的标识涂装还原了民航运营商的定制化外观要求，这类标识在实际应用中需要满足航空涂料的耐候、耐冲刷、抗紫外线要求，不会对整流罩的气动外形产生任何凸起或阶差。

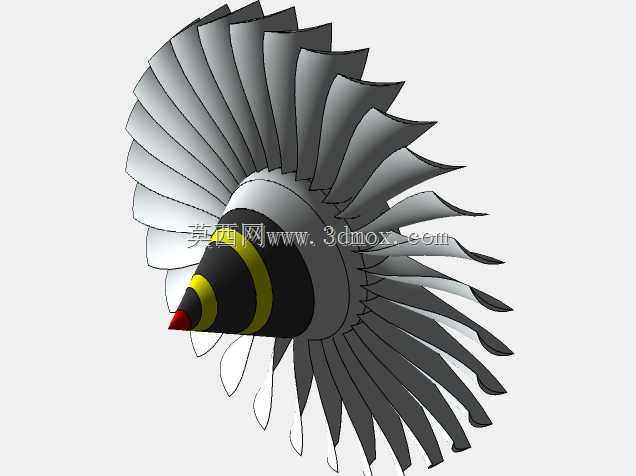

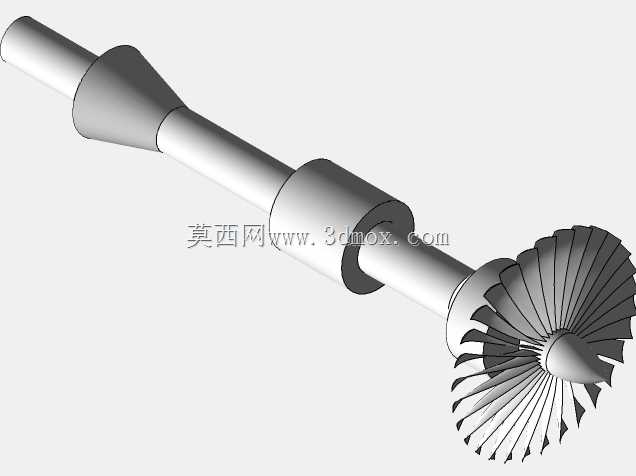

　　从安装边界来看，这类发动机通常采用翼下吊装的安装形式，短舱顶部设置有安装吊点与机翼下方的发动机吊架连接，模型还原的进气段最大直径约1.8米至2.2米，整体长度（仅展示段）约1.5米，前端进气唇口采用钝头圆弧设计，能够在地面低速、侧风工况下保证进气顺畅，避免大侧风条件下进气畸变引发的风扇喘振。风扇叶片采用宽弦后掠设计，单级叶片数量在20至24片区间，模型还原了叶片的叶型扭转角度与叶尖间隙，实际工作中风扇段贡献了整台发动机70%以上的推力，外涵道气流直接向后喷出产生推力，内涵道气流进入压气机、燃烧室、涡轮段完成热力循环，驱动风扇与压气机转动。

　　在结构设计层面，进气整流罩采用蜂窝夹层复合材料制造，在保证结构强度的前提下大幅降低重量，整流罩前端设置有进气道防冰腔，通过引入高压压气机的热空气加热唇口，避免高空飞行时结冰导致的进气截面变形、冰块脱落打伤风扇叶片的风险。模型中展示的整流罩尾部与风扇机匣的对接阶差控制在0.5mm以内，实际装配中需要严格控制该阶差，避免产生额外的气动阻力与流场扰动。对于航空装备设计从业者而言，该模型可用于教学演示、飞机总体布局适配验证、地面展示教具制作等场景，能够直观展示大涵道比涡扇发动机的外部轮廓特征与进气段结构布局，帮助设计人员快速理解短舱气动外形的设计逻辑与安装匹配要求，在进行飞机总体布置时，可参考该模型的轮廓尺寸校验发动机与机翼、起落架、地面操作间隙的匹配性，避免出现安装干涉、地面擦碰等设计问题。
