船用镀铬伸缩式系缆桩三维设计

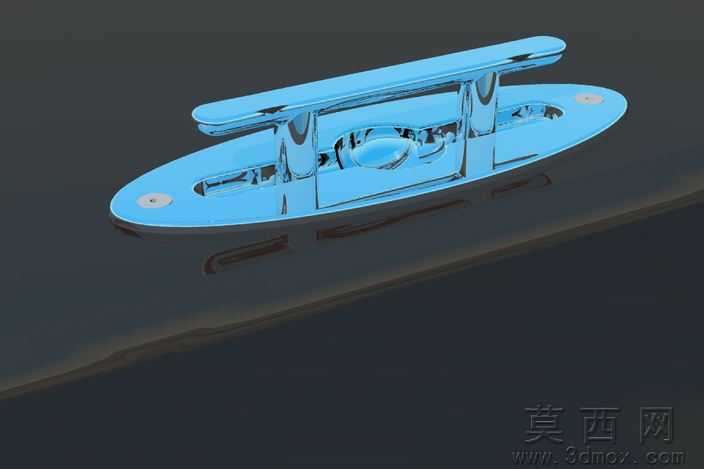

本作品为船用甲板系泊场景设计的伸缩式系缆桩三维模型，整体采用参数化建模思路完成全结构构建，建模阶段首先以椭圆底座为基准特征，绘制底座安装孔的定位草图，通过拉伸命令生成带沉头孔的底座基体，保证底座与甲板安装面的贴合度与安装孔位的精度。中部伸缩支撑结构采用对称式双立柱设计，建模时先完成单侧立柱的轮廓草图，通过扫掠命令生成带圆弧过渡的立柱实体，再以底座纵向中心线为对称轴完成镜像，保证两侧立柱的结构一致性与受力均匀性。顶部横向系缆横杆采用两端圆弧收边的流线型轮廓，建模时对横杆与立柱的衔接位置做了圆角过渡处理，避免应力集中的同时提升外观流畅度。材质渲染阶段选用亮面镀铬金属材质，调整材质的反射率、粗糙度参数，模拟抛光镀铬件的高反光镜面效果，还原船用五金件的真实金属质感，同时对底座底面做了哑光金属质感区分，模拟安装接触面的工艺特征。结构设计上充分考虑系缆桩的实际使用需求，伸缩式结构可在非使用状态下降低整体高度，减少甲板空间占用与通行阻碍，使用时伸出立柱即可满足缆绳系挂的高度要求，底座的沉头安装孔可适配标准内六角固定螺丝，保证安装后螺丝头部不突出底座表面，避免剐蹭缆绳或甲板通行人员。整体模型的各部件间配合间隙经过合理设定，既保证伸缩动作的顺畅性，又避免结构晃动，所有棱边均做了不同半径的圆角处理，符合船用五金件的安全设计规范，无尖锐棱角带来的安全隐患。渲染输出阶段采用深色哑光背景突出镀铬件的金属光泽，通过三点布光方案调整主光、辅光与轮廓光的角度与强度，清晰呈现模型的结构层次与材质细节，完整还原伸缩式系缆桩的外观特征与结构特点。
