起重运输滑轮组结构三维设计

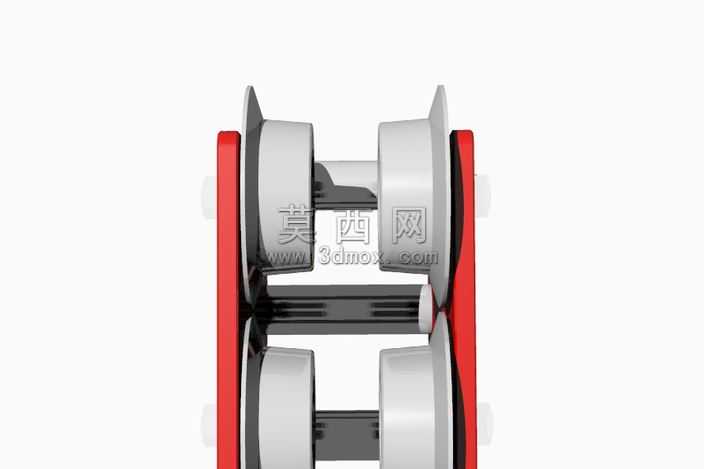

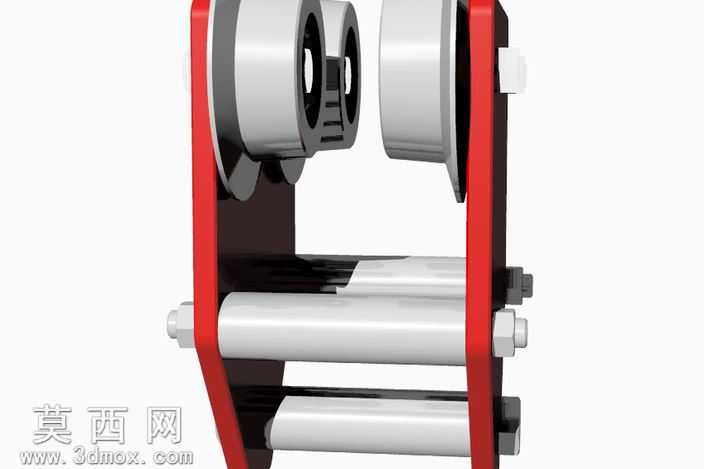

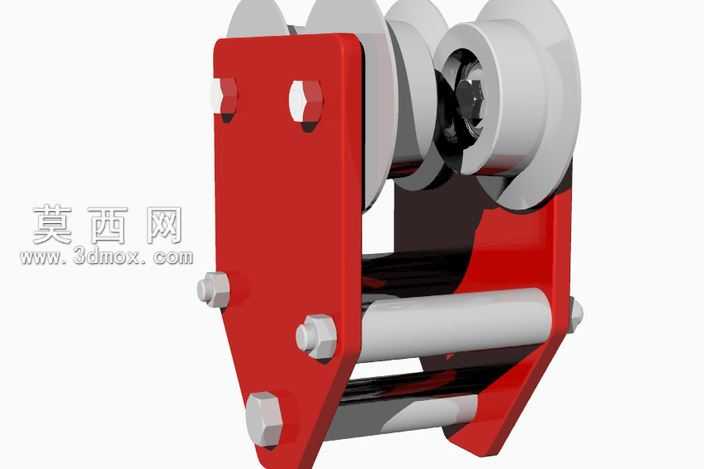

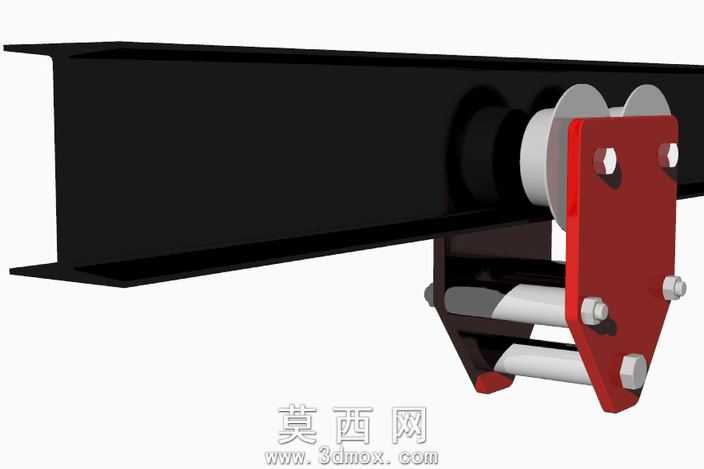

本作品为起重运输场景配套的滑轮组三维结构模型，建模过程中严格遵循起重机械的设计规范，先通过草图绘制完成整体框架的轮廓定位，以两侧对称的红色支撑侧板作为核心承载基体，依次完成上部导向滑轮组、中部横向销轴组件、下部限位辊轴的结构排布。建模阶段对各部件的装配公差做了精细化设定，上部的两组滑轮采用同轴嵌套结构，轮体与中心轴之间预留了标准转动间隙，轮缘处做了适配钢丝绳导向的圆弧凹槽设计，凹槽的曲率半径参照常规起重钢丝绳的直径参数设定，可有效避免钢丝绳在运行过程中出现脱槽、过度磨损的问题。两侧的支撑侧板采用等厚板材结构，板面上预留了多组销轴安装孔位，孔位的同轴度经过严格校验，保证横向销轴穿装后无偏斜卡滞问题。中部的横向销轴采用阶梯轴结构，两端设置了外螺纹段，配套六角锁紧螺母实现轴向定位，可防止滑轮、辊轴在运行过程中出现轴向窜动。材质渲染阶段，支撑侧板赋予高饱和度的红色金属漆材质，模拟起重设备常用的警示涂装效果，滑轮、销轴、辊轴等金属运动部件赋予银灰色金属质感，表面添加细微的磨砂纹理还原真实金属加工面的质感，螺母等标准件做了边角倒角的细节处理，还原标准紧固件的真实外观。结构设计上充分考虑了起重作业的受力特性，上部滑轮承担主要的钢丝绳导向承载功能，中部的多组平行辊轴可对穿绕的钢丝绳起到限位导向作用，避免钢丝绳在受力状态下出现大幅摆动，整体结构紧凑，各部件之间无运动干涉，可直接用于起重运输设备的结构演示、装配教学，也可作为起重机械设计的参考组件，适配多种轻小型起重设备的导向机构需求。
