工字钢轨道吊装运输制动滑车装置

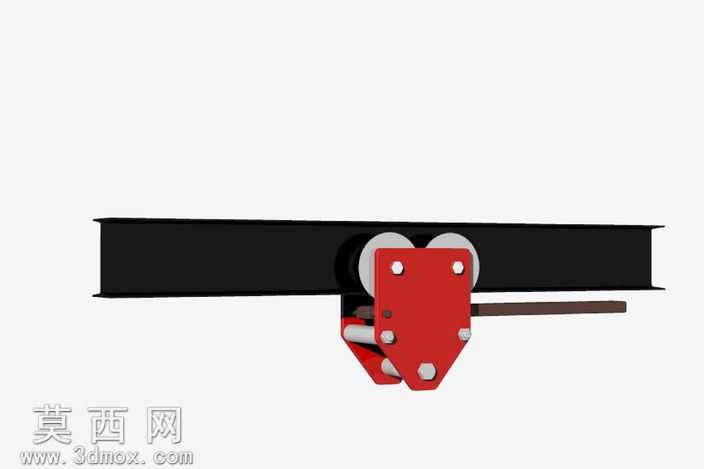

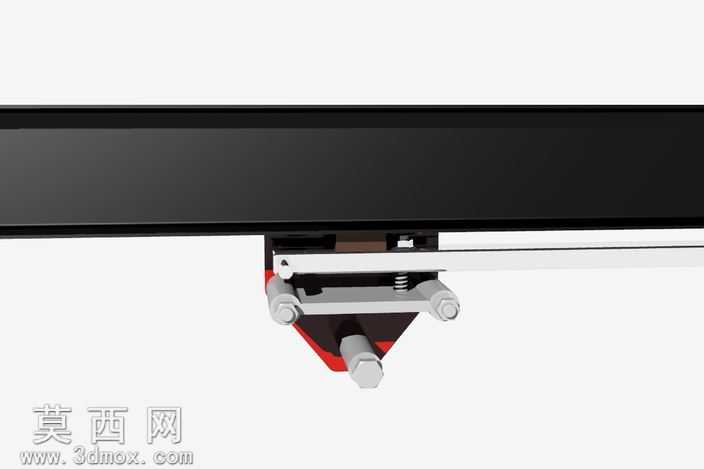

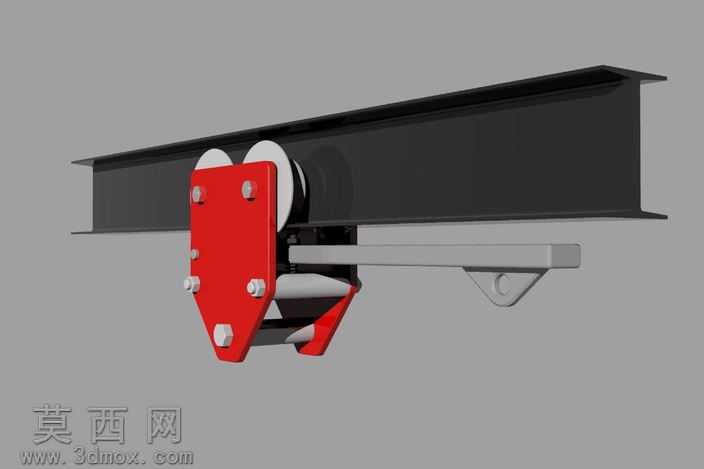

本作品为适配工字钢轨道的吊装运输带制动功能滑车三维模型，建模阶段采用参数化特征建模思路，先以工字钢轨道的标准截面参数为基准搭建装配参照坐标系，确保滑车整体结构与通用型钢轨的适配精度。模型主体结构分为行走轮组、制动安装座、承载挂接臂三个核心模块：行走轮组部分按照工字钢翼缘的倾斜角度做了匹配的轮面弧度设计，两个行走轮对称布置在安装座上部，轮体与安装座之间预留了标准转动间隙，还原真实滚轮的转动装配关系；制动安装座为红色涂装的板式结构，建模时对板件上的螺栓安装孔做了沉头孔特征处理，每处螺栓连接位置都还原了六角头螺栓、螺母的完整装配细节，板件下部的制动块做了贴合工字钢下翼缘的楔形造型，能够在触发制动时通过楔形面卡紧轨面实现锁止；承载挂接臂从安装座侧部水平延伸，末端设置了带铰接孔的吊耳结构，用于挂载待运输的吊装物件，挂接臂与安装座之间做了加强筋结构处理，保证承载部位的结构强度。材质渲染阶段，对行走轮、挂接臂、螺栓等金属结构件赋予了哑光冷轧钢材质，调整金属粗糙度参数还原工业金属的磨砂质感，对制动安装座赋予了亮红色工业烤漆材质，设置适度的反光度凸显漆面质感，对工字钢轨道赋予了深色氧化黑钢材质，通过材质差异清晰区分不同功能部件。结构设计上充分考虑吊装运输的实际工况，制动结构采用常闭触发逻辑，非作业状态下制动块贴合轨面避免滑车溜动，挂载重物后可通过联动结构解除制动实现沿轨道的平稳移动，整体装配关系完全符合机械设计的公差配合要求，各活动部件无干涉问题，可直接用于吊装运输场景的结构验证、方案展示以及相关工装的设计参考。
