复古风格游艇系船柱结构设计

　　这款系船柱的设计，最初是针对小型私人游艇、内河观光小艇的近岸系泊需求做的优化，区别于港口重型系船柱的粗笨结构，它在满足系泊拉力要求的前提下，兼顾了游艇装饰性的外观需求，适配高端休闲船舶的甲板安装场景。从实际使用场景来看，这类系船柱主要安装在游艇舷侧甲板、亲水平台的临水侧、浮动码头的泊位边缘，用来系挂缆绳，固定船舶停靠位置，避免船舶受水流、风力影响漂移碰撞岸壁或者相邻泊位的船只，相比普通的焊接系缆环，它的受力接触面积更大，缆绳磨损率更低，长期使用不会出现缆绳被金属棱边割伤的问题。

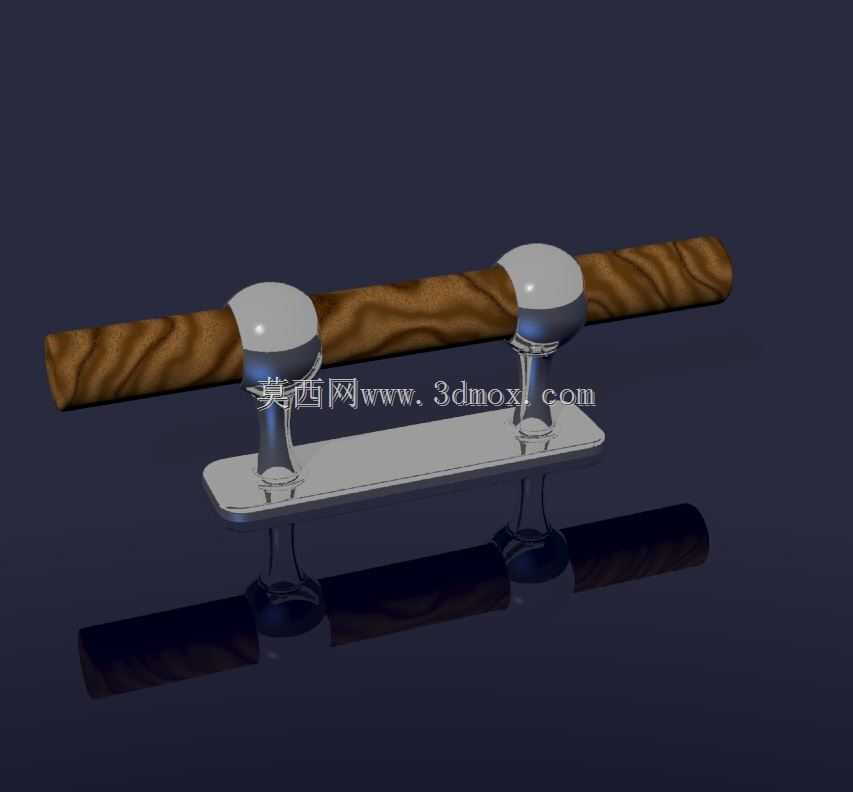

　　设计过程中首先考虑的是受力传递路径，底部的长方形安装法兰是核心受力基座，法兰上预留的沉头安装孔可以适配内六角螺栓，安装时螺栓完全沉入法兰平面，不会突出表面勾挂缆绳或者剐蹭人员衣物，法兰和上方的支撑柱做了大圆角过渡，避免应力集中，在承受突发拉力比如阵风突袭、水流瞬时冲击的时候，应力不会集中在焊缝位置导致结构断裂。两个球形的缆绳限位座是设计的核心功能点，它的球面弧度经过反复调整，缆绳套入之后不会从柱体上方滑脱，同时球面的光滑表面不会磨损缆绳的编织纤维层，相比传统的羊角型系缆桩，这种双球结构可以同时系挂2-3根不同方向的缆绳，满足船舶艏缆、倒缆、横缆的多方向系泊需求，不需要在同一个位置安装多个系缆构件，节省甲板或者码头的安装空间。

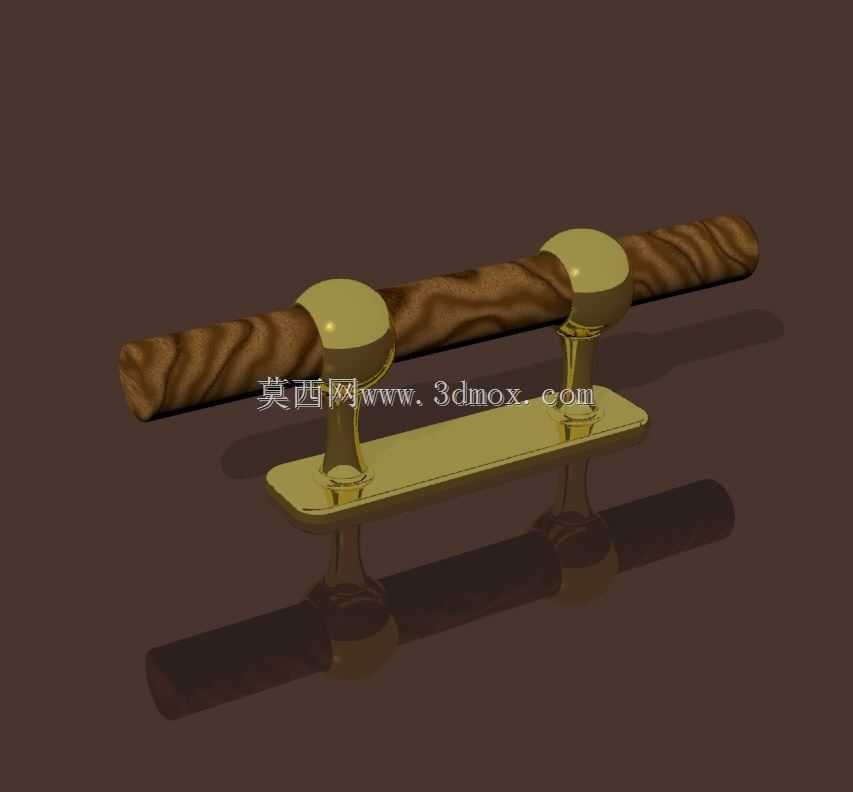

　　中间的握持横杆采用了仿木纹的外观设计，这部分不是单纯的装饰，实际使用中船员在系缆的时候可以握持这个横杆借力收紧缆绳，相比光滑的金属杆，仿木纹的表面摩擦力更大，沾水之后也不会打滑，同时木质纹理的外观和游艇的木质甲板、内饰风格统一，不会像全金属构件那样显得突兀。两个支撑柱的直径经过拉力校核，按照小型游艇3吨级的系泊拉力做的强度冗余设计，选用铸铜材质的时候壁厚不需要过厚就能满足强度要求，整体重量控制在合理范围，不会给游艇甲板带来额外的负重负担，如果是码头安装使用，也可以更换为316不锈钢材质，提升耐海水腐蚀的性能，适配海边高盐雾的使用环境。

　　安装边界方面，底部法兰的长度控制在180mm左右，宽度60mm，安装时只需要在安装面预留对应尺寸的平整区域，四个安装孔的孔距按照150mm和30mm的间距设计，适配常规的甲板预埋螺母位置，不需要对船体甲板或者码头结构做大规模改造，安装完成后柱体总高度控制在100mm左右，不会过高影响人员在甲板上行走，也不会过低导致缆绳容易滑脱。从结构细节来看，球形限位座和横杆、支撑柱的连接位置都做了圆弧过渡，没有尖锐的棱角，一方面是避免船员磕碰受伤，另一方面是减少海水或者雨水在连接缝隙的积存，降低构件腐蚀的概率，日常维护只需要定期擦拭表面，检查安装螺栓的紧固情况即可，不需要复杂的保养流程。

　　在实际选型适配的时候，如果是用于6米以下的小型游艇，这个尺寸的系船柱完全可以满足前后四个系泊点的使用需求，如果是用于浮动码头，可以适当加大法兰的安装尺寸，搭配膨胀螺栓固定在混凝土基座上，相比传统的铸铁系船柱，这种带装饰性的系船柱更适合高端游艇码头、滨湖别墅亲水平台的使用场景，在满足系泊功能的同时，也能和周边的景观风格协调，不会破坏整体的视觉效果。建模过程中对各个配合面都做了公差预留，球形座和横杆的配合采用过盈配合加粘接的工艺，不需要额外的紧固件，外观更加整洁流畅，底部法兰和支撑柱的连接如果采用铸造工艺可以一体成型，减少焊接工序，提升整体的结构强度，表面处理可以根据使用场景选择抛光、拉丝或者仿古铜做旧的工艺，适配不同的装修风格。
