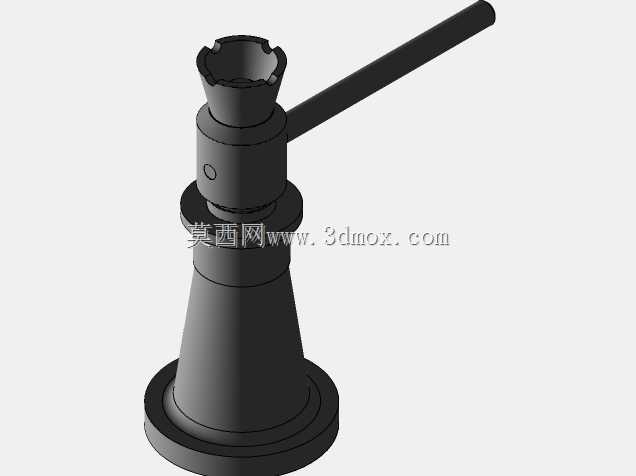

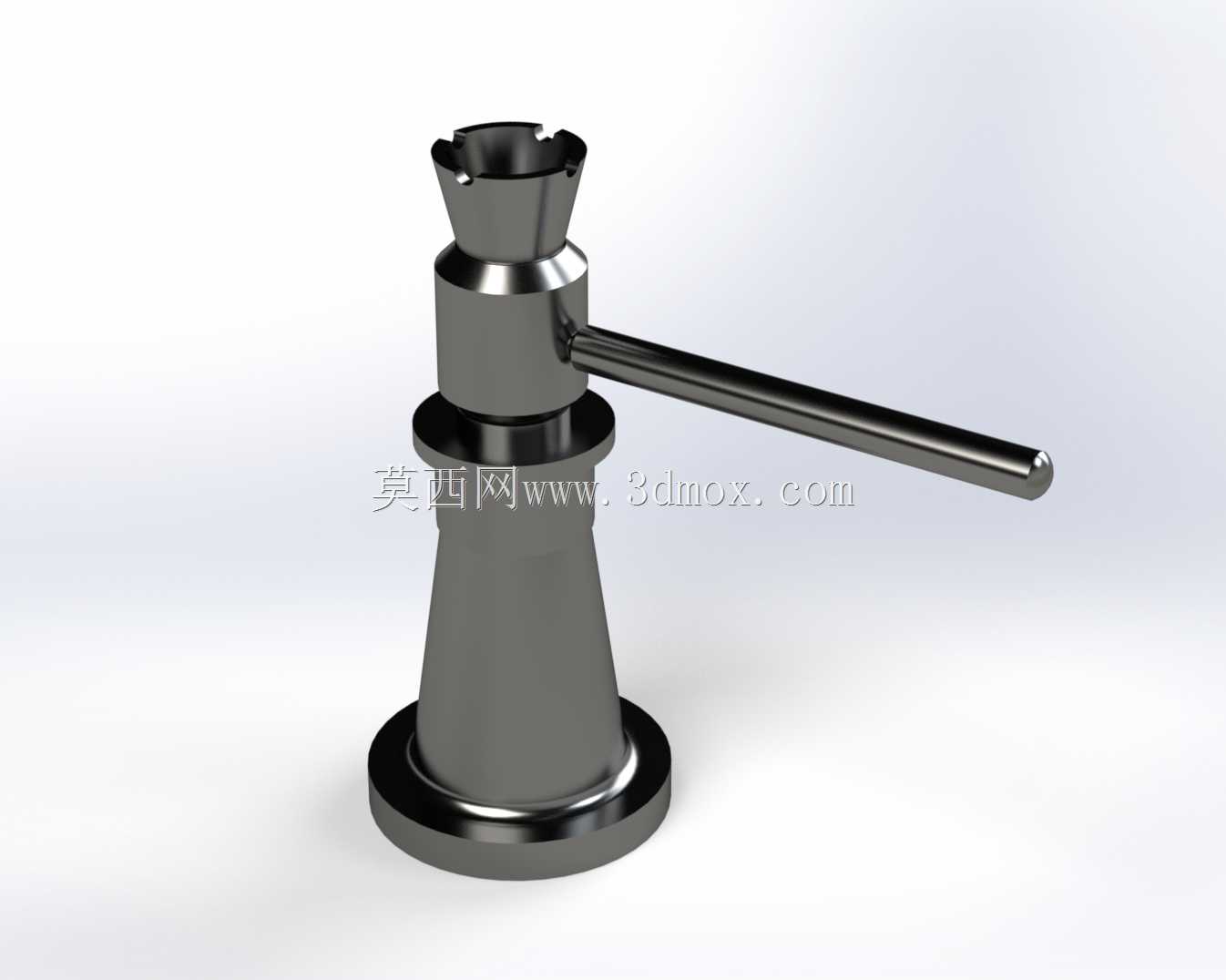

手动螺旋起重顶升工具结构设计

　　这款手动螺旋顶升工具的结构设计，完全围绕小吨位重物顶升、设备检修支撑的实际工况展开，没有多余的装饰性结构，每一处几何特征都对应明确的功能需求。从实际应用场景来看，这类工具常出现在设备维保现场、小型构件装配工位、重型部件临时调平作业中，不需要外接动力源，单人即可操作，对作业场地的适配性极强，哪怕是空间狭窄的设备底部间隙，只要预留出摇杆的操作空间就能完成顶升作业。

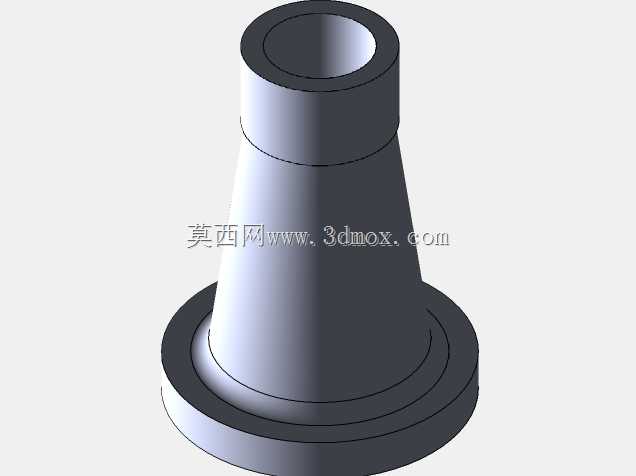

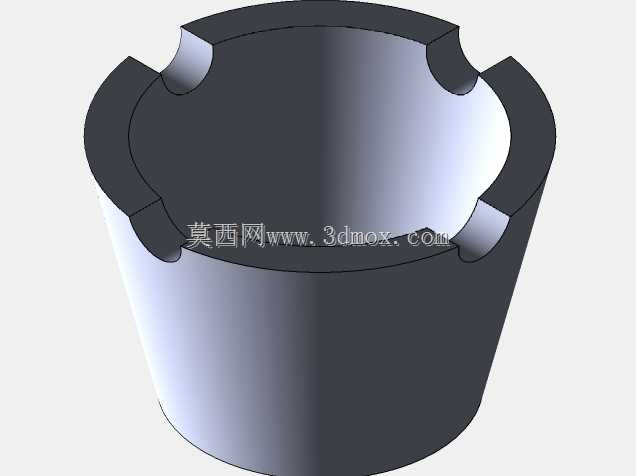

　　设计思路上优先采用了梯形螺旋传动副，依靠螺纹的自锁特性保证顶升后的作业安全，不需要额外加装锁止机构就能避免负载回落，这一点和液压类顶升工具的密封依赖特性形成明显区别，不存在长期放置泄漏泄压的风险，日常存放维护成本极低。主体承力结构采用锥台形的主体外壳，底部做了加大直径的法兰式支撑底座，接触面积经过核算，在额定负载下不会对普通混凝土地面造成压痕，底座边缘做了小尺寸倒角，避免搬运过程中剐蹭操作人员的手部，也能减少放置时的磕碰变形。顶部的承力头做了带卡槽的内凹结构，能够适配不同形状的被顶升部件接触面，不管是平面构件还是带凸起定位点的设备底脚，都能卡合到位，避免顶升过程中出现滑移偏载。

　　侧面伸出的操作摇杆采用可拆卸式的配合结构，摇杆长度经过力臂核算，单人施加常规握力就能驱动螺杆完成顶升动作，摇杆末端做了圆头处理，操作时不会划伤手掌，不需要使用时可以将摇杆拆下，减少整体存放占用的空间。整体结构的外形尺寸控制紧凑，主体最大外径适配常见的设备底部预留间隙，最低闭合高度能够满足多数常规设备的顶升插入需求，最大顶升行程覆盖日常维保作业的常用高度范围，安装边界不需要额外的固定结构，直接放置在平整硬质地面即可使用，对作业面的平整度要求较低，哪怕是地面存在微小坡度，依靠底座的大面积接触也能保证作业过程的稳定性。

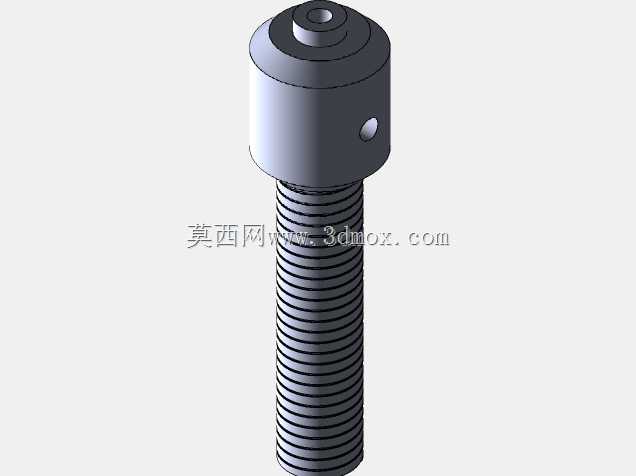

　　各部件的配合公差设计上，螺旋副采用中等精度的间隙配合，既保证转动操作的顺畅度，又不会因为间隙过大导致顶升过程中出现晃动，主体外壳和内部螺杆的同轴度公差经过严格控制，顶升过程中不会出现卡滞、偏磨的问题，所有外露的金属棱边都做了倒钝处理，避免装配和使用过程中造成划伤，整体结构没有易损的密封件、电子元件，长期存放后只要螺纹部位涂抹少量润滑脂就能正常使用，可靠性极强。
